Устройство GPI and Tally Interface
GPI and Tally Interface — доступное по цене решение для многокамерного производства, когда
при использовании модуля CCU необходимо вывести один из контролируемых видеопотоков
на монитор. Устройство имеет по восемь программируемых входных и выходных контактов.
При определенном направлении маршрутизации входы направляют через порт Ethernet на
коммутатор Videohub команды вывести изображение с выбранной камеры на монитор, а
выходы передают Tally-сигнал на камеры или другие устройства.
При создании собственного кабеля используйте диаграмму на обратной стороне устройства.
Установка устройства GPI and Tally Interface
Настройки устройства GPI and Tally Interface задают с помощью утилиты Videohub Hardware Panel
Setup. Перед началом его использования может понадобиться установка последней версии ПО.
1
Подключите питание к устройству GPI and Tally Interface.
2
Подключите GPI and Tally Interface к компьютеру кабелем USB (A/B).
3
Откройте утилиту. Она определит, было ли устройство GPI and Tally Interface настроено
для работы с коммутатором Videohub ранее. Если да, изменения не потребуются. В
противном случае появится сообщение о том, что GPI and Tally Interface имеет
конфигурацию для работы с видеомикшером ATEM и ее необходимо скорректировать
для применения с коммутатором Videohub. Нажмите Yes. Через несколько секунд
устройство GPI and Tally Interface будет перенастроено должным образом.

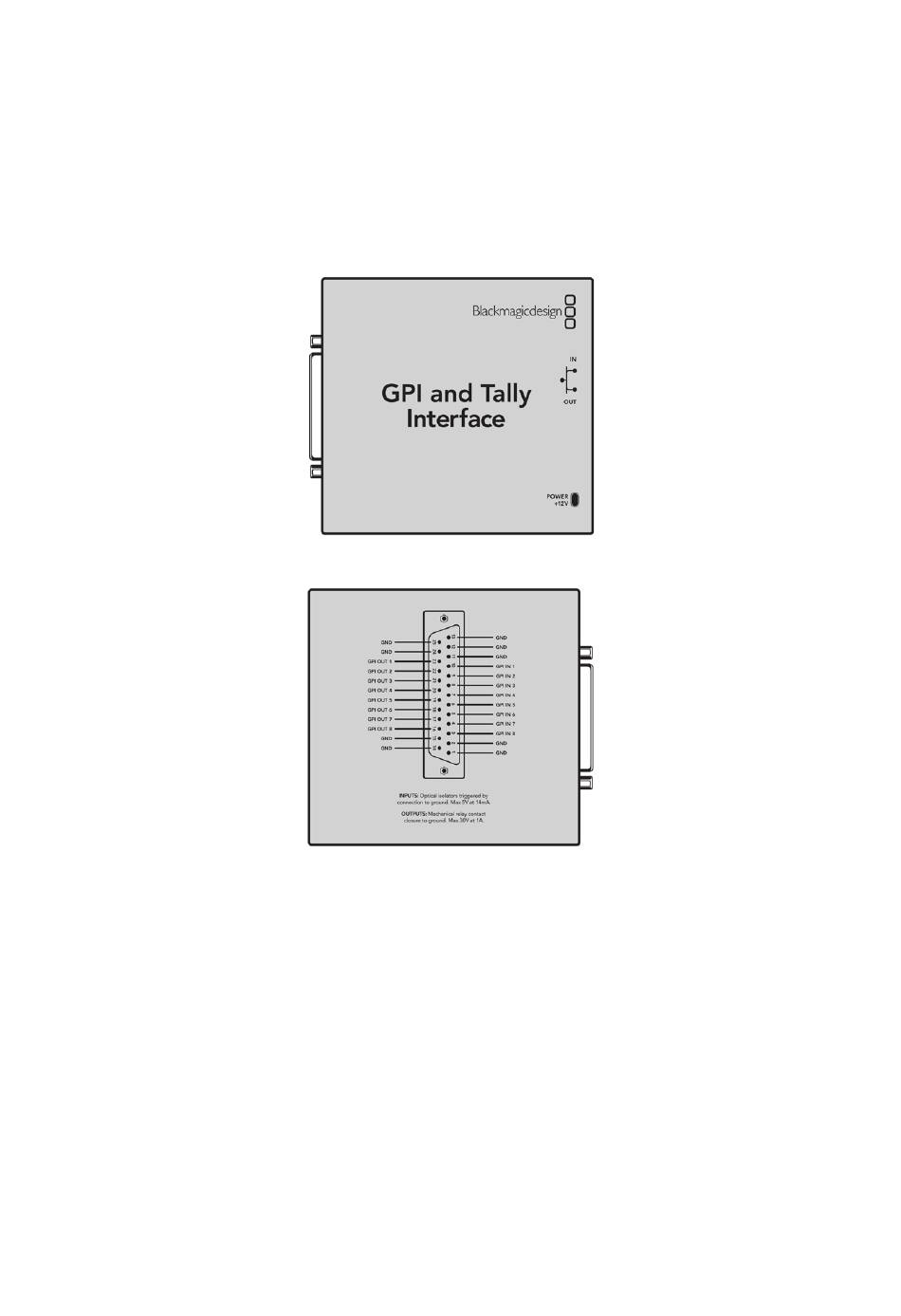

GPI and Tally Interface
Схема распайки разъема DB25
Утилита Videohub Hardware Panel Setup
376
