7 Seleccione el número del equipo fuente usando los botones correspondientes, por ejemplo, 03
para la tarjeta de captura
sido presionado.
8 El botón TAKE parpadeará en rojo indicando que está esperando la confirmación de los
cambios. Presione el botón
presione CLEAR para cancelar los cambios. El modelo Videohub Master Control volverá al
estado de espera y mostrará en la pantalla los últimos cambios realizados.
Si algún botón personalizado como fuente o destino parpadea sin permanecer encendido, es
porque el panel de control está impidiendo su selección, debido a que el tipo de equipo no ha
sido identificado como un dispositivo fuente o de destino, o porque no coincide con el nivel de
distribución actual. Por ejemplo, las cámaras normalmente no deben configurarse como
dispositivos de destino, ni los monitores como fuente. Además, no coincidirán con el nivel de
distribución RS-422. Consulte el apartado correspondiente al programa Blackmagic Videohub
Setup para obtener más información sobre cómo modificar la asignación de botones.

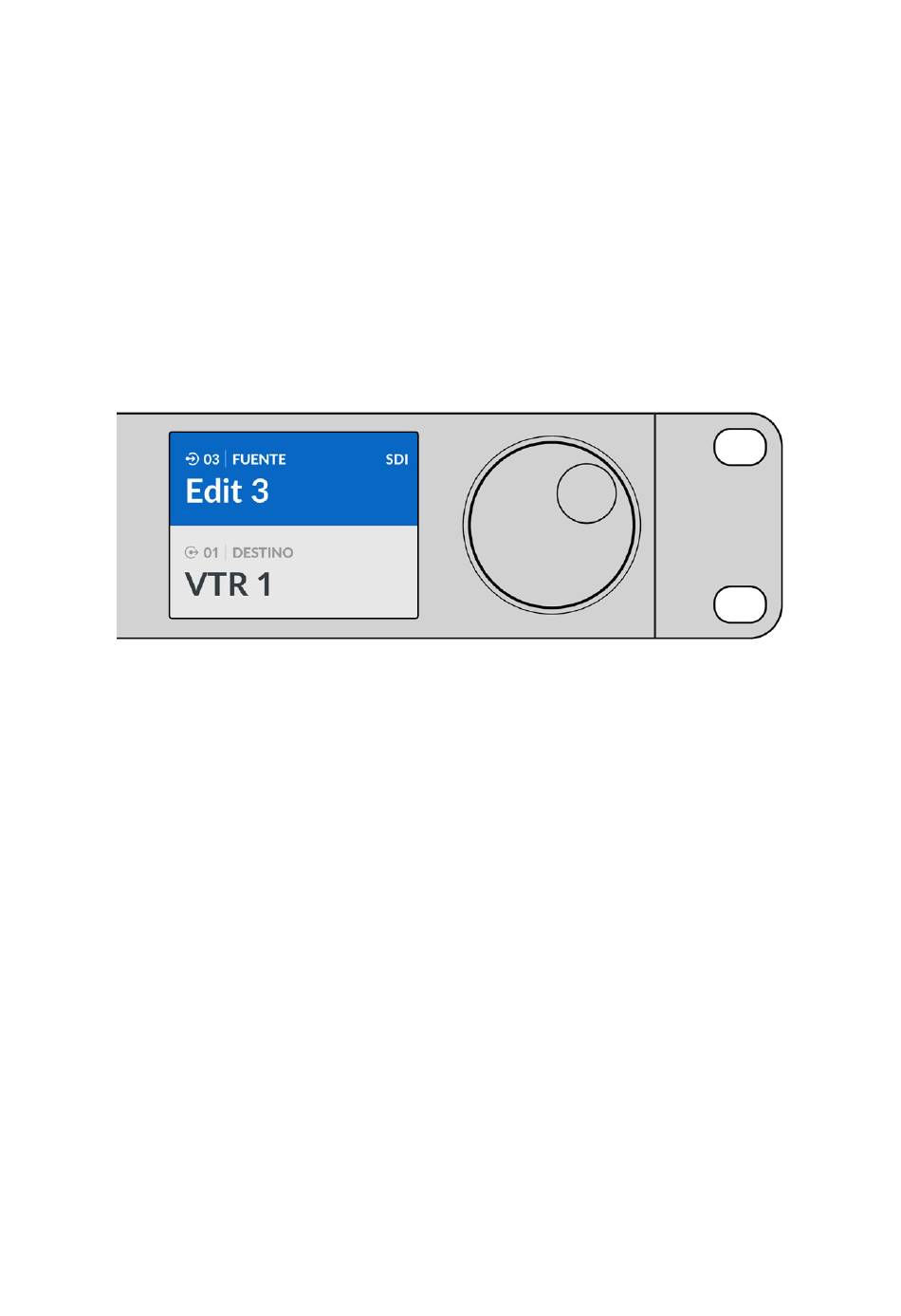

Si está seguro de que quiere escoger los equipos Edit 03 y VTR 1 como fuente y destino,
respectivamente, puede seleccionarlos directamente sin necesidad de utilizar el mando giratorio.
1 Oprima el botón DEST. Presione el botón personalizado
aparecerá VTR 1 en el campo de destino.
2 Presione el botón SRC. Oprima el botón personalizado
mostrará Edit 3.
3 Presione el botón TAKE
Acerca de los niveles de distribución
Si el equipo dispone de puertos de control remoto RS-422, es posible emplear el botón
panel de control para acotar la lista de fuentes y destinos al distribuir los niveles.
Si su matriz Videohub no cuenta con un puerto RS-422 para el control a distancia o si el panel
Videohub se ha configurado como controlador NMOS, la pantalla mostrará
necesario que lea este apartado.
Modificación de los niveles de distribución
Para alternar los niveles de distribución, comience por presionar el botón DEST. A continuación,
presione el botón LEVEL para ver los distintos niveles:
SDI 422
Seleccionando este nivel se reduce la lista de equipos con rótulos que coinciden en los puertos
SDI y de control remoto. Este nivel es comúnmente empleado con tarjetas de captura SDI y
videograbadores, pero no puede utilizarse con cámaras y monitores, debido a que estos no cuentan
con puertos RS-422.
Edit 03. Cada botón numérico parpadeará en blanco una vez que ha
TAKE para cambiar la distribución de las señales de inmediato o
para confirmar los cambios.
VTR y luego el número 1. En la pantalla
Edit 3 y luego presione 3. La pantalla
SDI o NMOS
Uso del panel Videohub Master Control Pro
LEVEL en el
y no es
