Функція NMOS-контролера
В IP-мережах ST 2110 панелі Videohub Master Control Pro та Videohub Smart Control Pro можуть
слугувати NMOS-контролерами, які застосовують для маршрутизації потоків між різними
пристроями. Щоб налаштувати апаратну панель Videohub для керування потоками з
комутаторів Videohub або як NMOS-контролер, використовують утиліту Videohub Setup.
Роз'єми SDI надсилають сигнали в одному напрямку, причому в них вкладено відео, аудіо та
додаткові дані, такі як тайм-код і субтитри. У системі ST 2110 ці три компоненти є окремими
потоками. Такий підхід дозволяє передавати відео, аудіо та додаткові дані як незалежні
потоки, зберігаючи їхню синхронізацію для того, щоб їх знову зібрати на приймачі. NMOS — це
набір специфікацій, які керують трафіком в IP-мережі та обміном інформацією між
підключеними до неї пристроями.

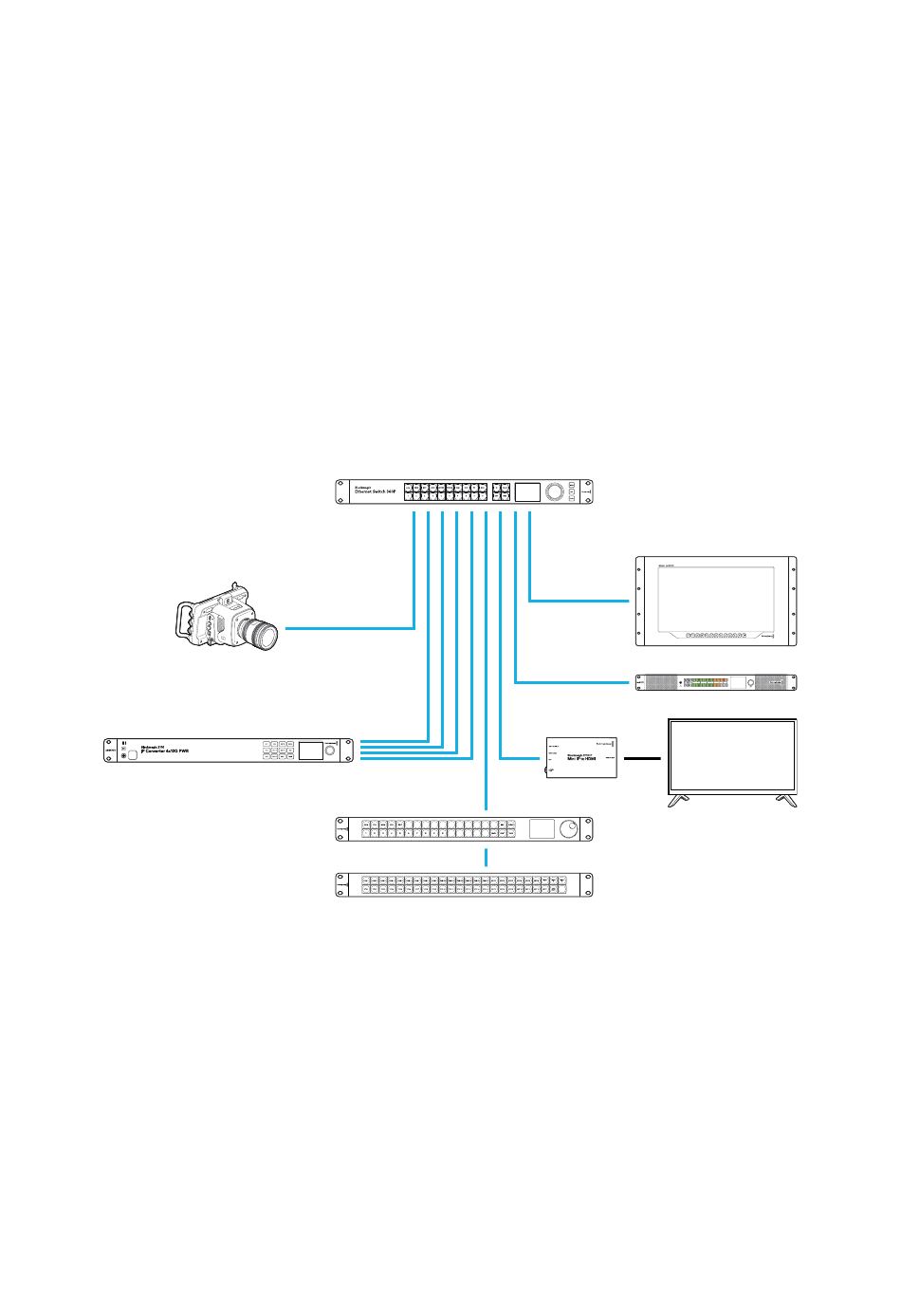

На ілюстрації нижче Videohub Master Control Pro та Videohub Smart Control Pro підключено до
моделі Blackmagic Ethernet Switch 360P через 10G Ethernet. Обидві апаратні панелі Videohub
можна використовувати як NMOS-контролер для маршрутизації IP-потоків ST 2110 між
пристроями, під'єднаними до Ethernet-комутатора.
SDI
OUT
SDI
IN
ETHER
NET
6 K
+12V
+12V
Щоб налаштувати панель Videohub для керування потоками з комутаторів Videohub або як
NMOS-контролер, використовують утиліту Blackmagic Videohub Setup. Докладні відомості про
інсталяцію ПЗ Blackmagic Videohub і налаштування апаратної панелі наведено нижче.
HDMI
Функція NMOS-контролера
