Korzystanie z Videohub Master Control Pro
Elementy sterujące na panelu przednim Videohub Master Control Pro pozwalają szybko
wybierać źródła i kierunki docelowe za pomocą pokrętła, a także konfigurowalnych i
numerowanych przycisków.
Wybór źródeł i kierunków docelowych
Videohub Master Control Pro zapewnia kilka sposobów szybkiego wybierania i przełączania
kierunków oraz źródeł, w zależności od tego czy skonfigurowałeś etykiety portów na routerze
Videohub, chcesz bezpośrednio wprowadzić etykiety portów, czy też ustawiłeś Master Control
Pro jako sterownik NMOS.
Videohub Master Control Pro działa w taki sam sposób, jak każdy inny kontroler routera.
Aby przekierować źródło do kierunku docelowego:
1 Naciśnij przycisk kierunku docelowego oznaczonego DEST, aby wyświetlić kierunek na
wyświetlaczu LCD. Użyj przycisków lub pokrętła, aby wybrać żądany kierunek docelowy.
2 Naciśnij przycisk źródła oznaczony
3 Naciśnij TAKE, aby potwierdzić zmianę ścieżki.

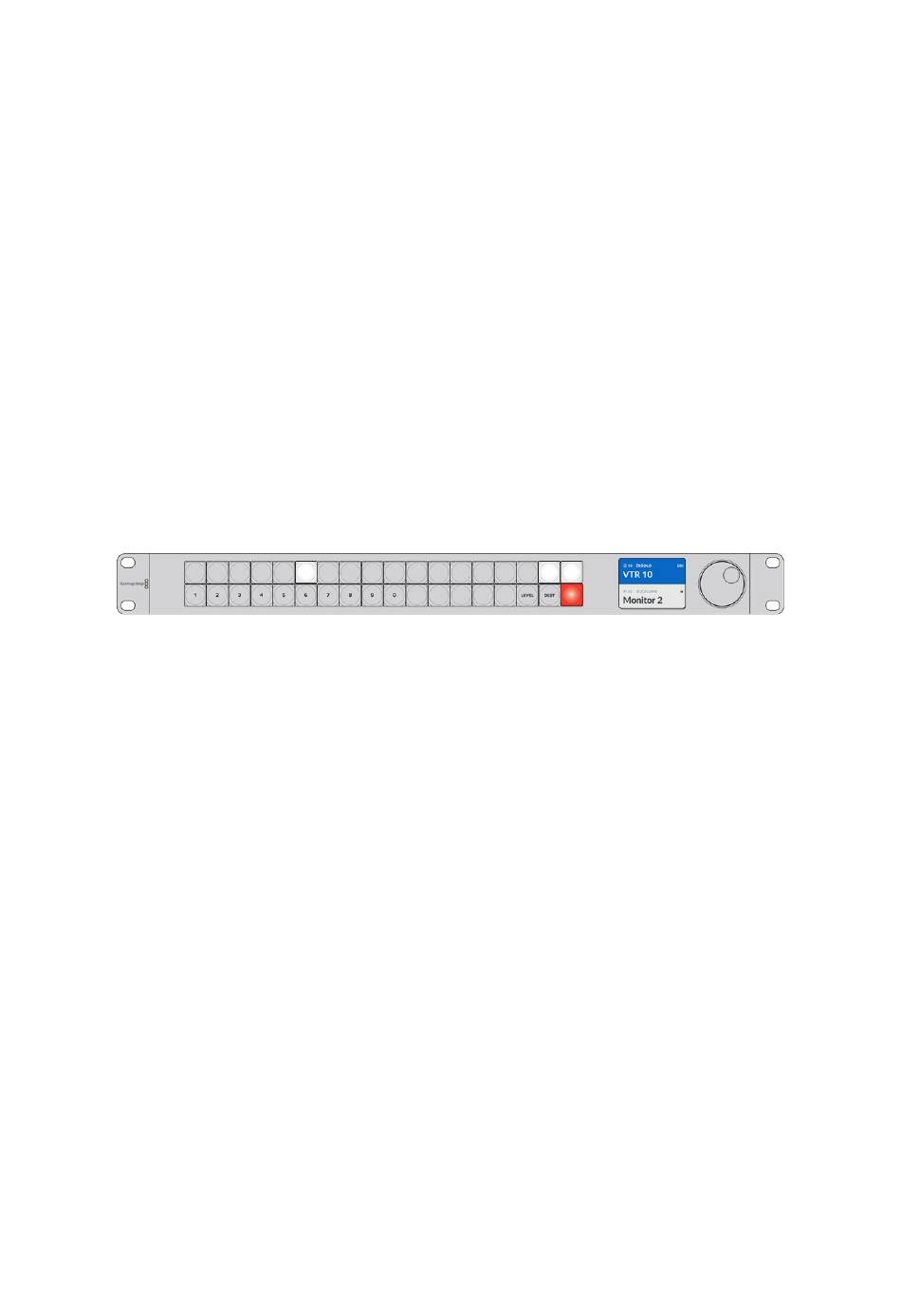

Panel sterowania pokazujący, że wybrano nowe źródło
Wybieranie ścieżek poprzez wpisanie numerów portów Videohub
Jeśli zdecydowałeś się zachować domyślne etykiety dla wszystkich portów Videohub SDI
i portów zdalnych, możesz po prostu wpisać numery portów, aby dokonać zmiany ścieżki.
Jest to szybka metoda, ale wymaga zapamiętania numerów portów lub opracowania systemu
umożliwiającego sprawdzenie, jaki sprzęt jest podłączony do każdego portu Videohub.
1 Naciśnij przycisk kierunku docelowego z etykietą DEST. Pole docelowe zostanie
podświetlone na niebiesko na wyświetlaczu LCD.
2 Jeśli router Videohub jest wyposażony w zdalne sterowanie RS-422, naciskaj przycisk
LEVEL do momentu ustawienia odpowiedniego poziomu routingu dla posiadanego sprzętu.
Jeśli nie, możesz pominąć ten krok.
3 Wprowadź numer portu docelowego za pomocą przycisków numerycznych. Po naciśnięciu
każdego przycisku zabłyśnie on krótko na złoto. Kierunek docelowy zostanie wyświetlony
na ekranie LCD. Jeśli popełnisz błąd, naciśnij biały przycisk
numer portu.
4 Naciśnij przycisk źródła SRC. Pole źródła zostanie podświetlone na niebiesko na
wyświetlaczu LCD.
5 Wprowadź numer portu źródłowego za pomocą przycisków numerycznych. Po naciśnięciu
każdego przycisku zabłyśnie on krótko na biało. Źródło zostanie wyświetlone na ekranie
LCD. Jeśli popełnisz błąd, naciśnij biały przycisk
6 Przycisk TAKE będzie migał na czerwono, oczekując na potwierdzenie zmiany ścieżki. Po
naciśnięciu przycisku
naciśnij CLEAR, a zmiana ścieżki nie nastąpi. Videohub Master Control Pro powróci do
stanu spoczynku z najnowszą ścieżką wyświetloną na ekranie LCD.
SRC i użyj przycisków lub pokrętła, aby zmienić źródło.
TAKE ścieżka zostanie natychmiast zmieniona. W przeciwnym razie
SRC CLEAR
TAKE
CLEAR i wpisz ponownie
CLEAR i wpisz ponownie numer portu.
