1 Premi il pulsante DEST. Il display LCD evidenzierà in blu il campo Destination.
2 Se la tua matrice Videohub è dotata della porta RS-422 di controllo remoto, premi il
pulsante LEVEL per impostare il livello di instradamento opportuno. In assenza della porta
RS-422, ignora questo passaggio.
3 Premi il pulsante a cui avevi attribuito una categoria di dispositivi destinazione, per esempio
"VTR". Il pulsante si illuminerà in giallo.
4
Ruota la manopola in senso orario o antiorario fino alla destinazione desiderata. Il display
LCD mostrerà la destinazione, in questo caso VTR. Se fai un errore, premi il pulsante bianco
CLEAR e scorri con la manopola fino alla destinazione corretta.
5 Premi il pulsante SRC. Il display LCD evidenzierà in blu il campo Source.
6 Premi il pulsante a cui avevi attribuito una categoria di dispositivi sorgente, per esempio
"schede di acquisizione". Il pulsante si illuminerà in bianco.
7 Ruota la manopola in senso orario o antiorario fino alla fonte desiderata. Il display LCD
mostrerà la fonte, in questo caso la scheda di acquisizione. Se fai un errore, premi il
pulsante bianco CLEAR e scorri con la manopola fino alla fonte corretta.
8 Il pulsante TAKE lampeggerà in rosso, in attesa di conferma del cambio di percorso. Premi
TAKE per confermarlo o CLEAR per annullarlo. Videohub Master Control Pro tornerà allo
stato di inattività e mostrerà il percorso attivo sul display LCD.
Se uno dei pulsanti che avevi programmato per una fonte o per una destinazione
lampeggia, Videohub Master Control Pro non ti permetterà di selezionarlo perché la
categoria di dispositivo non è stata etichettata come fonte / destinazione o non combacia
con il livello di instradamento scelto. Per esempio, di solito non bisogna impostare le
camere come destinazioni o i monitor come fonti. Consulta "Configurare Videohub Master
Control Pro" per tutti i dettagli.

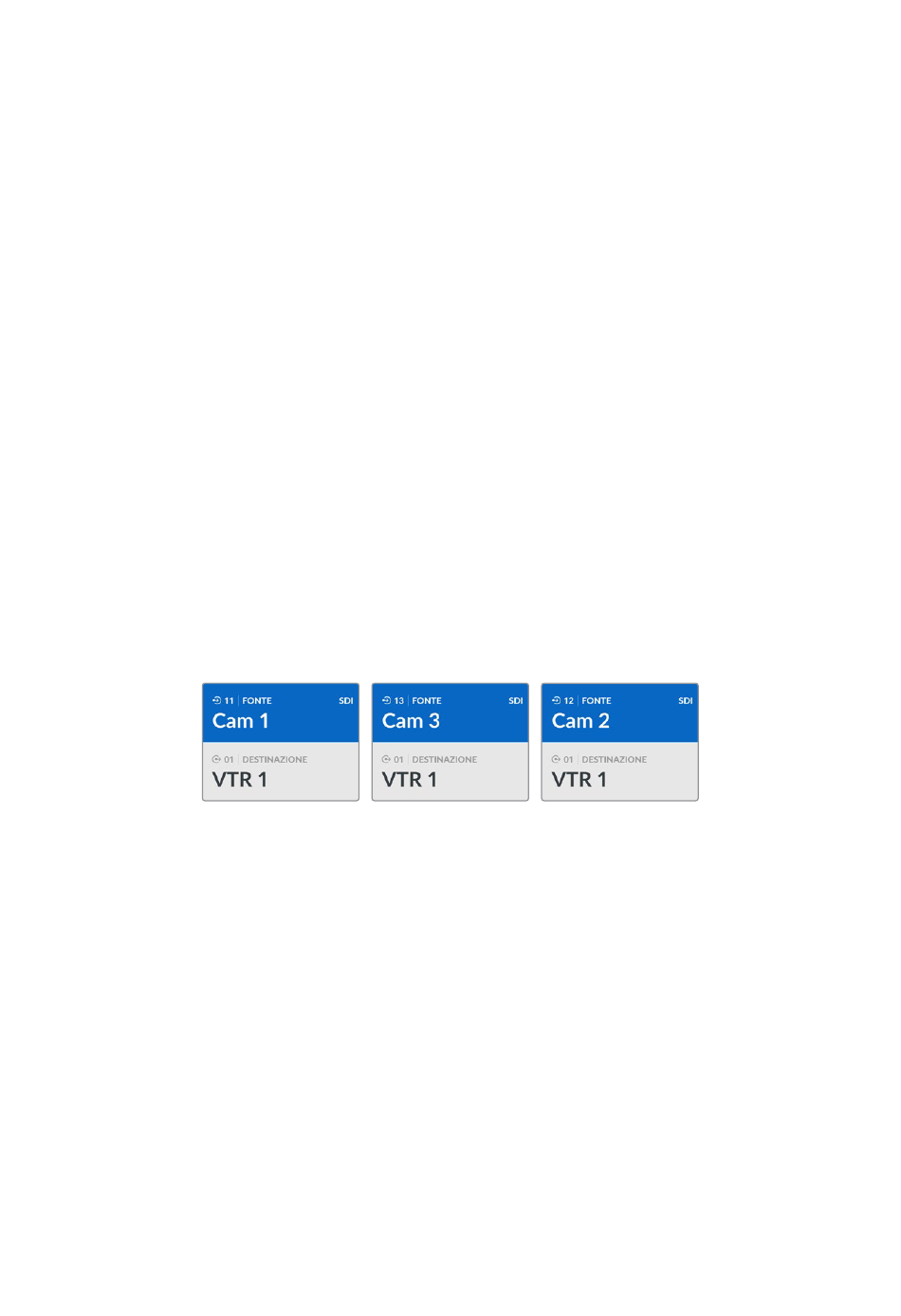

In questo esempio è stato premuto il pulsante programmabile Cam, quindi le fonti che
compaiono sul display LCD ruotando la manopola sono solo le camere. Così facendo è
possibile trovare la fonte video desiderata molto più velocemente
Creare percorsi usando i pulsanti numerici e la manopola
Se hai personalizzato con i numeri le etichette delle porte della matrice Videohub o impostato
Videohub Master Control Pro come controller NMOS, puoi usare i pulsanti numerici e la
manopola per vedere una breve lista delle fonti e delle destinazioni. È un metodo veloce e
intuitivo perché non dovrai ricordare il numero delle porte, e nella lista vedrai solo i dispositivi
pertinenti. È ideale se hai etichettato gruppi di dispositivi con un numero. Supponiamo di aver
etichettato tutti i dispositivi nello Studio 3 così: VTR3,
Mon 3B, ecc.
1 Premi il pulsante DEST. Il display LCD evidenzierà in blu il campo Destination.
2 Se la tua matrice Videohub è dotata della porta RS-422 di controllo remoto, premi il
pulsante LEVEL per impostare il livello di instradamento opportuno. In assenza della porta
RS-422, ignora questo passaggio.
3 Premi i pulsanti numerati per comporre il numero della destinazione, in questo caso 3. I
pulsanti premuti lampeggeranno in giallo.
Edit 3, Cam 3A, Cam 3B,
Usare Videohub Master Control Pro
Mon 3A,
