Configurar Sinalização
A sinalização normalmente é uma luz na parte frontal da câmera que indica quando ela está no ar.
No entanto, ela também pode ser usada como um indicador visual em qualquer equipamento para
mostrar atividade, não se limitando a câmeras.
A GPI and Tally Interface tem oito GPOs configuráveis, que enviam sinais de sinalização para câmeras
ou outros dispositivos em determinadas condições de ponto de cruzamento. No exemplo da página
anterior, o GPO 1 está configurado de forma que, quando a Entrada 16 do Videohub for roteada para a
Saída 1, o GPO 1 será ativado.
Os pontos de cruzamento podem ser configurados no Videohub Hardware Panel Setup, bastando
clicar nos campos "Input" (Entrada) e "Output" (Saída) no diagrama.
GPO Match
Ative a opção "GPO Match" para replicar a configuração dos pontos de cruzamento de GPIs para
GPOs. Isso pode ser útil se você quiser que uma luz de sinalização seja ativada automaticamente ao
alterar as rotas das GPIs.
Quando essa opção está ativada, a seção GPO do diagrama ficará desativada e não poderá ser
editada até que a opção "GPO Match" seja desmarcada.

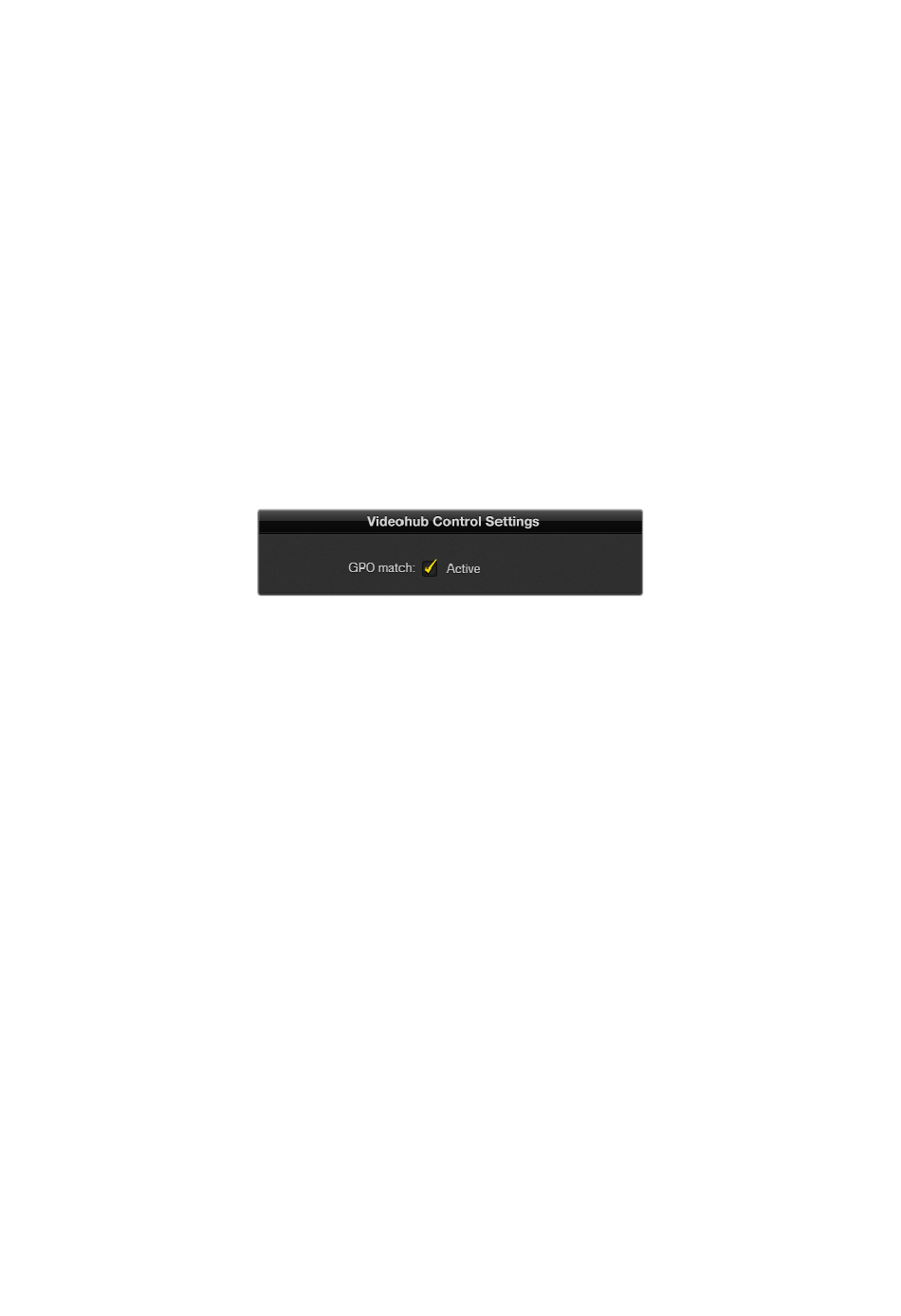

Ativar a opção "GPO Match" permite replicar a configuração de pontos
de cruzamento de GPIs para GPOs.
Interligar Várias GPI and Tally Interfaces
A GPI and Tally Interface suporta até oito GPIs e oito GPOs simultaneamente, o que é suficiente para
a maioria das situações de transmissão ao vivo. No entanto, se você tiver mais de oito câmeras,
talvez seja necessário encadear uma segunda ou até mesmo uma terceira GPI and Tally Interface.
A GPI and Tally Interface tem duas portas Ethernet para que você conecte uma delas a um
Videohub e utilize a outra para interligar várias GPI and Tally Interfaces.
1 Conecte a alimentação à primeira GPI and Tally Interface.
2 Conecte um cabo Ethernet RJ45 padrão do seu Videohub ou rede à porta de entrada Ethernet
da GPI and Tally Interface.
3 Conecte a alimentação à segunda GPI and Tally Interface.
4 Conecte um cabo Ethernet RJ45 padrão da saída Ethernet da primeira GPI and Tally Interface à
porta de entrada Ethernet da segunda GPI and Tally Interface.
Isso pode ser repetido para quantas GPI and Tally Interfaces forem necessárias, desde que todas as
unidades na cadeia recebam alimentação.
Às vezes, pode ser difícil identificar em qual GPI and Tally Interface você está trabalhando quando
várias unidades estão conectadas. Selecione a GPI and Tally Interface na seção "Videohub Control
Panels" e clique no botão "Identify". O LED ao lado da porta de entrada de Ethernet no dispositivo
selecionado acenderá.
Configurar GPIs 476
