Налаштування панелі Videohub Smart Control Pro
Утиліта Videohub Hardware Panel Setup призначена для налаштування функцій панелей Videohub.
Число приймачів
Панель Videohub Smart Control можна запрограмувати для переключення прямим способом
або у два кроки. При прямому переключенні кожна кнопка є окремим SDI-джерелом, і
доступний тільки один приймач.
При переключенні у два кроки панель Videohub Smart Control Pro може працювати максимум
із 24 приймачами сигналу. Кнопки джерел світитимуться білим кольором, приймачів —
золотистим. Цей режим слід вибирати в тих випадках, коли Videohub Smart Control Pro
використовується для виведення сигналу на кілька приймачів.

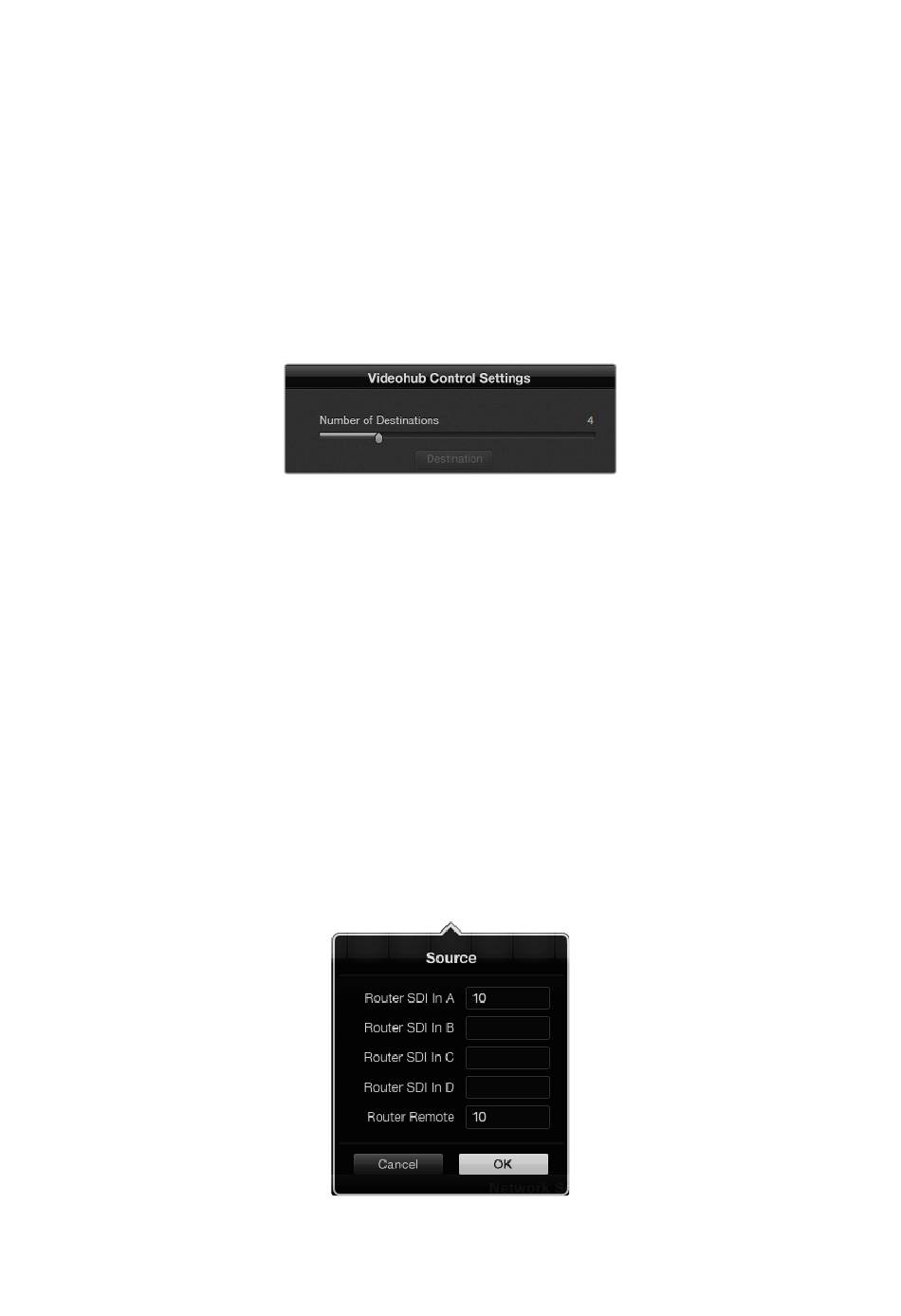

Панель Videohub Smart Control Pro налаштована для
роботи з кількома приймачами
Налаштування режиму прямого перемикача
1 Установіть повзунок Number of Destinations на значення 1.
2 Натисніть кнопку Destination. У полі Router SDI Out A введіть номер вихідного порту комутатора
Videohub, до якого підключено приймач. Якщо він отримує сигнал Dual Link або Quad Link SDI,
потрібно також ввести номер вихідного порту в поля Router SDI Out B, C та D. Поле Router
Remote використовується в тому випадку, коли на приймач також передається сигнал через
RS-422 для керування декою.
3 Для підтвердження натисніть OK. Усі кнопки, що є джерелами, засвітяться білим кольором.
4 Щоб виконати налаштування кнопок джерел, натискайте їх по одній у програмному інтерфейсі.
5 У полі Router SDI In A введіть номер вхідного порту комутатора Videohub, до якого
підключено джерело. Якщо приймач отримує сигнал Dual Link або Quad Link SDI, потрібно
також ввести номер вхідного порту в поля Router SDI In B, C та D. Поле Router Remote
використовується в тому випадку, коли з джерела також передається сигнал через
RS-422 для керування декою.
6 Для підтвердження натисніть OK.
Введіть номер порту комутатора Videohub, до
якого підключено SDI-обладнання
