Blackmagic Design Videohub Master Control Pro Installations- Und Bedienungsanleitung Seite 123

4 Tournez la molette dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles
d'une montre jusqu'à la destination souhaitée. Dans notre exemple, tous les appareils VTR 3,
Edit 3, Mon 3A ou Mon 3B pourraient être affichés sur l'écran LCD. Si vous avez fait une erreur,
appuyez sur le bouton blanc
5 Appuyez sur le bouton source SRC. Le champ Source de l'écran LCD s'allume en bleu.
6
En utilisant les boutons numériques, saisissez le numéro source, par exemple 3 pour Studio 3.
Chaque bouton clignote en blanc quand vous appuyez dessus.
7 Tournez la molette dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles
d'une montre jusqu'à la source souhaitée. Dans notre exemple, tous les appareils VTR 3, Edit 3,
Cam 3A ou Cam 3B pourraient être affichés sur l'écran LCD. Si vous avez fait une erreur,
appuyez sur le bouton
8 Tant que vous n'avez pas confirmé le routage, le bouton
Take pour confirmer le routage ou sur
réinitialise alors par défaut sur la dernière commutation affichée à l'écran.

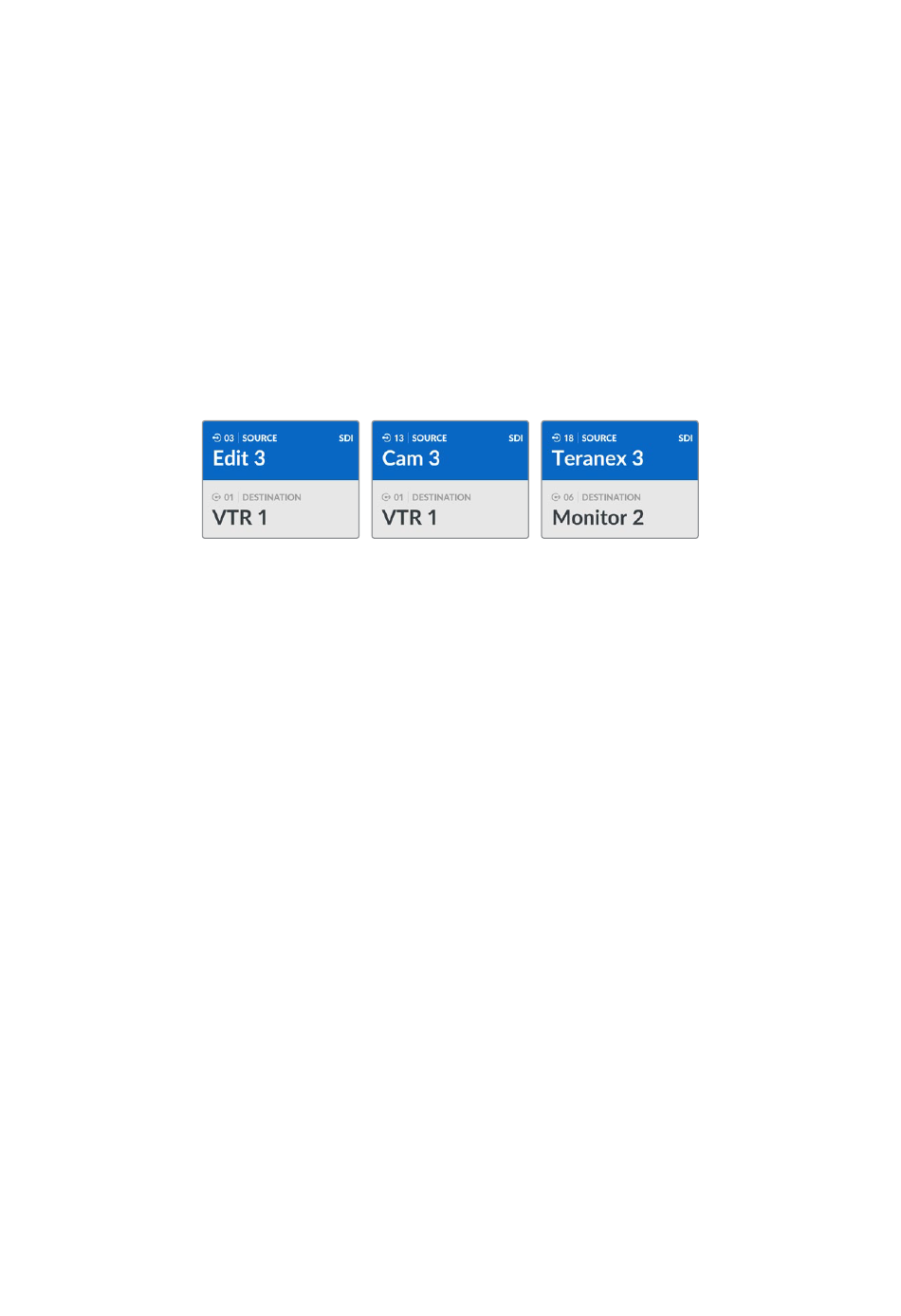

Dans notre exemple, un bouton « 3 » a été sélectionné pour que seules les sources
vidéo « 3 » apparaissent comme sources sur l'écran LCD. La molette permet de
naviguer rapidement dans la liste, car il suffit de faire défiler une courte liste
d'équipements en fonction d'un numéro de groupe. Dans cet exemple, le Videohub
n'indiquera que l'équipement du Studio 3.
Sélectionner les routages avec les boutons personnalisables et numériques
Si vous avez personnalisé les ports du Videohub avec des noms et des numéros ou si vous avez
configuré votre Videohub Master Control Pro comme contrôleur NMOS, vous pouvez utiliser les
boutons personnalisables et numériques ensemble pour sélectionner directement les sources et les
destinations. C'est la méthode la plus rapide et la plus intuitive, car vous n'avez pas besoin de vous
souvenir du nombre d'appareils dont vous disposez, par ex. deux VTR et quatre moniteurs.
Cette méthode est particulièrement utile si vous avez renommé les équipements par type avec un
nom et un chiffre, par ex. VTR 01, VTR 02, Cam 01, Cam 02, Cam 03, Mon 01, Mon 02, Mon 03
et Mon 04.
1 Appuyez sur le bouton de destination Dest. Le champ Destination de l'écran LCD
s'allume en bleu.
2 Si la grille Videohub est équipée du contrôle à distance RS-422, appuyez sur le bouton
jusqu'à ce que le bon niveau de routage soit sélectionné. Sinon, ignorez cette étape.
3 Appuyez sur un des boutons que vous avez personnalisés, par exemple, VTR. Le bouton
s'allume en jaune pâle.
4 Saisissez le numéro de l'appareil de destination avec les boutons numériques, par ex. 07 pour
VTR 07. Chaque bouton clignote en jaune quand vous appuyez dessus.
5 Appuyez sur le bouton source SRC. Le champ Source de l'écran LCD s'allume en bleu.
6 Appuyez sur un des boutons que vous avez personnalisés, par exemple, Carte d'acquisition. Le
bouton s'allume en blanc.
7 Saisissez le numéro de l'appareil source à l'aide des boutons numériques, par ex. 03 pour la
carte d'acquisition intitulée Edit 03. Chaque bouton clignote en blanc quand vous
appuyez dessus.
Clear et sélectionnez un autre numéro de destination.
Clear et sélectionnez un autre numéro de source.
Clear pour l'annuler. Le Videohub Master Control Pro se
Take clignote en rouge. Appuyez sur
Utiliser le Videohub Master Control Pro
Level
123
