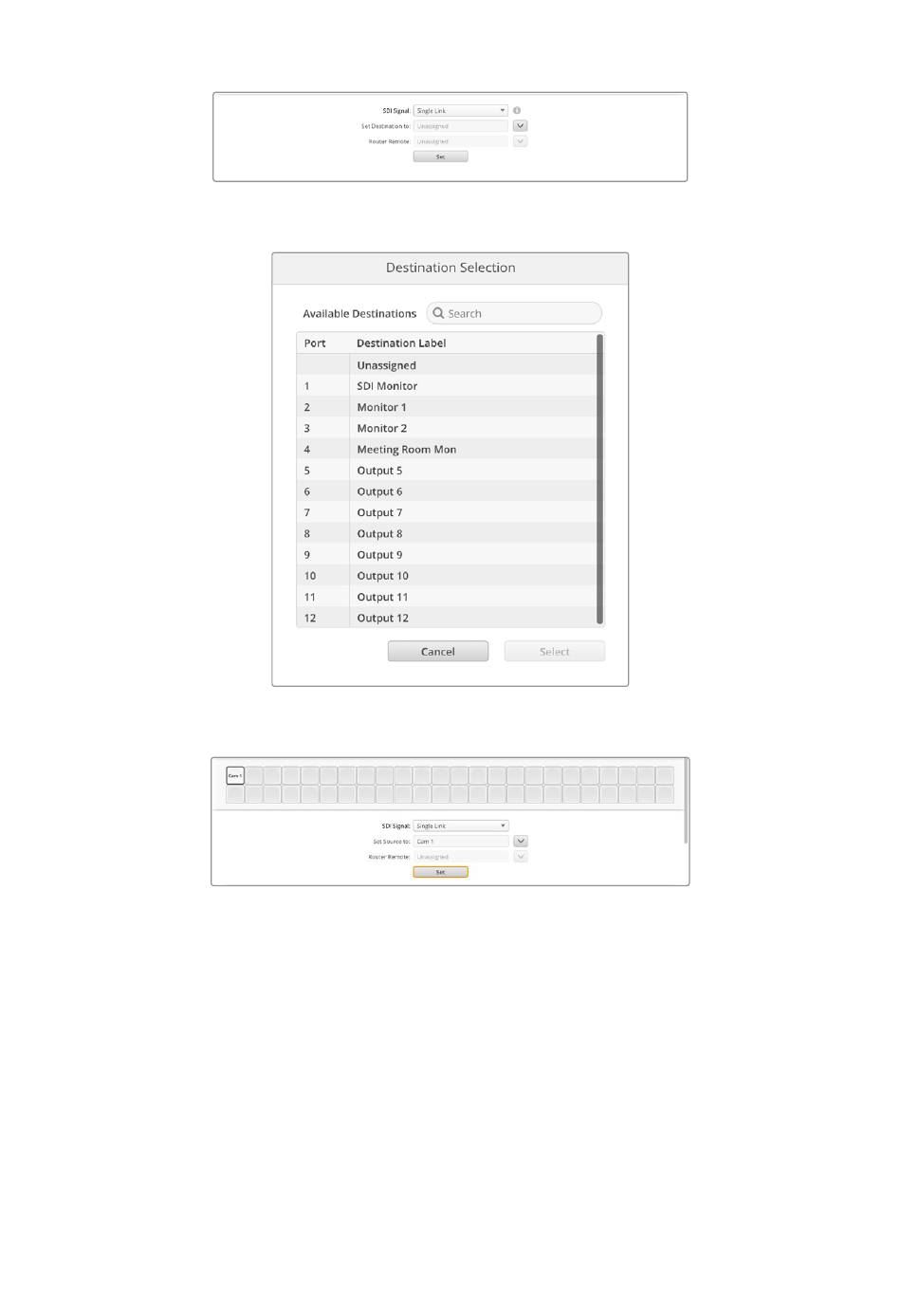

На экране отобразится перечень доступных приемников. Отметьте нужный вариант и нажмите
Select. На панели Button Mapping щелкните Set, чтобы подтвердить сделанный выбор.
3 Для назначения источника нажмите на панели Button Mapping кнопку и с помощью опций
раскрывающегося меню задайте нужный вариант.
Настройка переключения в два шага
При этом способе панель Videohub Smart Control Pro может работать максимум с 24 приемниками.
Кнопки источников будут гореть белым цветом, приемников — золотистым. Данный режим
следует выбирать в тех случаях, когда пульт используется для вывода сигнала на несколько
приемников.
Порядок настройки переключения в два шага
1 Установите слайдер Number of Destinations на нужное значение. При его перемещении на
панели Button Mapping будут отображаться источники и приемники. Кнопки приемников
горят золотистым цветом, а источников — белым.
2 Чтобы выполнить настройку источника или приемника, нажимайте по одной кнопке на
панели Button Mapping.
Если аппаратная панель Videohub Smart Control Pro применяется для управления коммутатором
Videohub, в соответствующем меню можно выбрать одно-, двух- или четырехканальный
SDI-сигнал. Поле Router Remote используется в том случае, когда из источника также
передается сигнал через RS-422 для управления рекордером.
Утилита Blackmagic Videohub Setup 353
