Налаштування переключення у два кроки
1 Установіть повзунок Number of Destinations на потрібне значення.
2 Щоб виконати налаштування кнопок приймачів, підсвічених золотистим кольором,
натискайте їх по одній у програмному інтерфейсі. У полі Router SDI Out A введіть номер
вихідного порту комутатора Videohub, до якого підключено приймач. Якщо він отримує
сигнал Dual Link або Quad Link SDI, потрібно також ввести номер вихідного порту в поля
Router SDI Out B, C та D. Поле Router Remote використовується в тому випадку, коли на
приймач також передається сигнал через RS-422 для керування декою.
3 Для підтвердження натисніть OK. Зі збільшенням кількості кнопок приймачів зменшується
кількість доступних кнопок джерел.
4 Щоб виконати налаштування кнопок джерел, натискайте їх по одній у програмному
інтерфейсі.
5 У полі Router SDI In A введіть номер вхідного порту комутатора Videohub, до якого
підключено джерело. Якщо приймач отримує сигнал Dual Link або Quad Link SDI, потрібно
також ввести номер вхідного порту в поля Router SDI Out B, C та D. Поле Router Remote
використовується в тому випадку, коли з джерела також передається сигнал через RS-422
для керування декою.
6 Для підтвердження натисніть OK.
Число макрокоманд
Макрокоманди дозволяють натисканням однієї кнопки змінювати одночасно до 16 напрямків
маршрутизації.
1 За допомогою повзунка Number of Macros активуйте до 10 кнопок макрокоманд. Зі
збільшенням кількості кнопок макрокоманд зменшується кількість доступних
кнопок джерел.

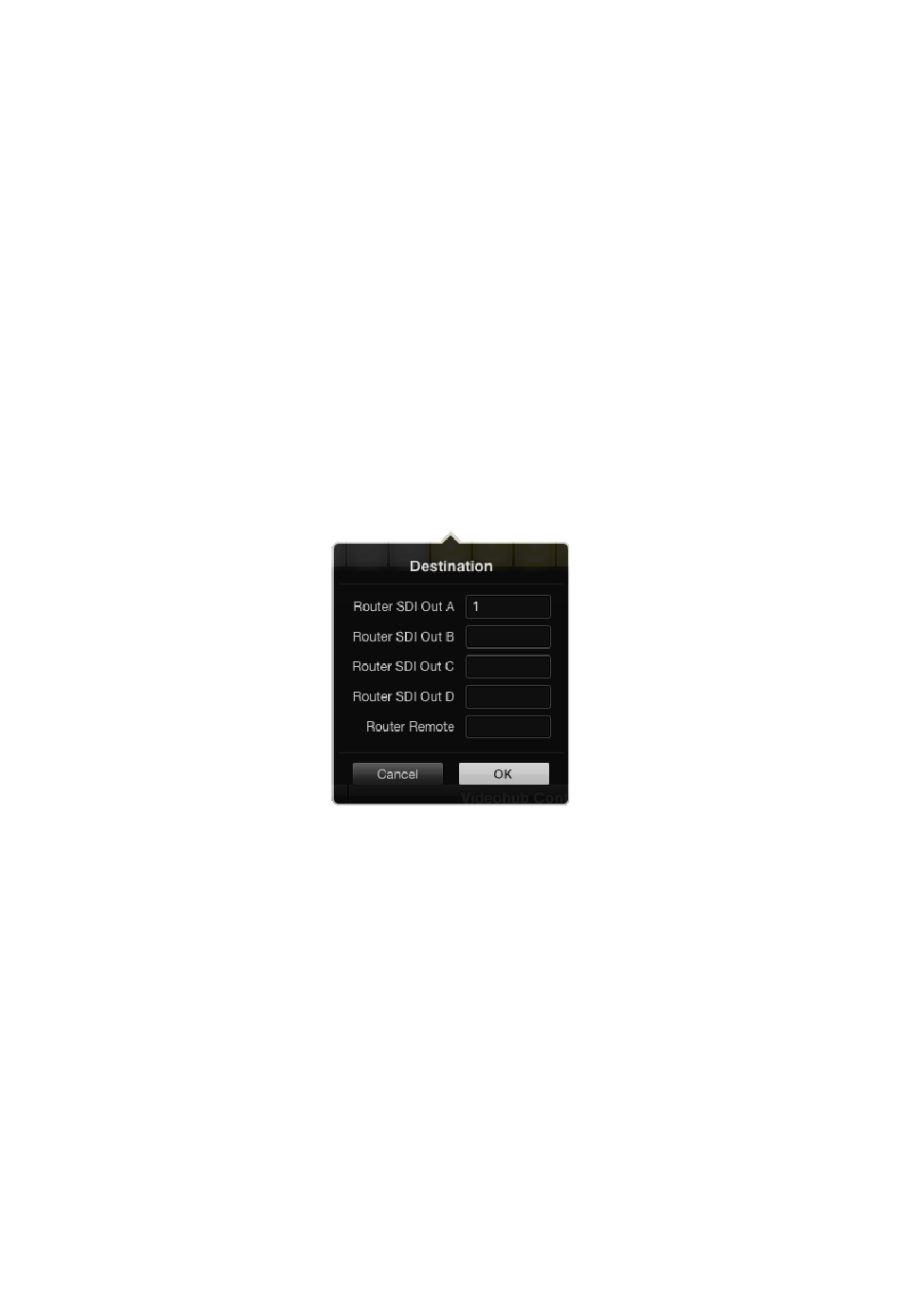

2 Натисніть зелену кнопку макрокоманди, щоб відкрити вікно Macro. Введіть відповідні дані
в поля джерел і приймачів (максимум 16 пар).
3 Після завершення натисніть OK, щоб зберегти напрямки маршрутизації та закрити вікно.
Натисніть кнопку приймача, щоб змінити ї ї
налаштування
