Configuração Controlador XY
1 Arraste o controle deslizante "Number of Destinations" para o número desejado.
2 Configure os botões de destino clicando em cada botão dourado na interface do software. No
campo "Router SDI Out A", insira o número da porta de saída do Videohub à qual o dispositivo
de destino está conectado. Se o destino estiver recebendo SDI de enlace duplo ou quádruplo,
insira os números das portas de saída correspondentes nos campos "Router SDI Out" B, C e D.
Se o Videohub também estiver roteando controle de deck RS-422 para o equipamento de
destino, utilize o campo "Router Remote".
3 Clique em "OK" para confirmar. Ao aumentar o número de botões de destino, o número de
botões de fonte disponíveis diminuirá proporcionalmente.
4 Clique em cada botão branco na interface do software para configurar os botões de origem.
5 No campo "Router SDI In A", insira o número da porta de entrada do Videohub à qual a fonte
está conectada. Se o destino estiver recebendo SDI de enlace duplo ou quádruplo, insira o
número de uma porta de entrada nos campos "Router SDI Out" B, C e D, conforme necessário.
Se o Videohub também estiver roteando controle de deck RS-422 a partir do equipamento de
origem, utilize o campo "Router Remote".
6 Clique em "OK" para confirmar.
Number of Macros
Os macros permitem realizar até 16 mudanças de roteamento de ponto cruzado simultaneamente
com um único toque de botão.
1 Arraste o deslizador "Number of Macros" para ativar até 10 botões de macro. À medida que o
número de botões de macro aumenta, a quantidade de botões de fonte disponíveis diminui
proporcionalmente.
2 Clique em um botão de macro verde para abrir a janela correspondente e insira até 16 pares de
origens e destinos.
3 Quando terminar, clique em "OK" para salvar as rotas e fechar a janela.

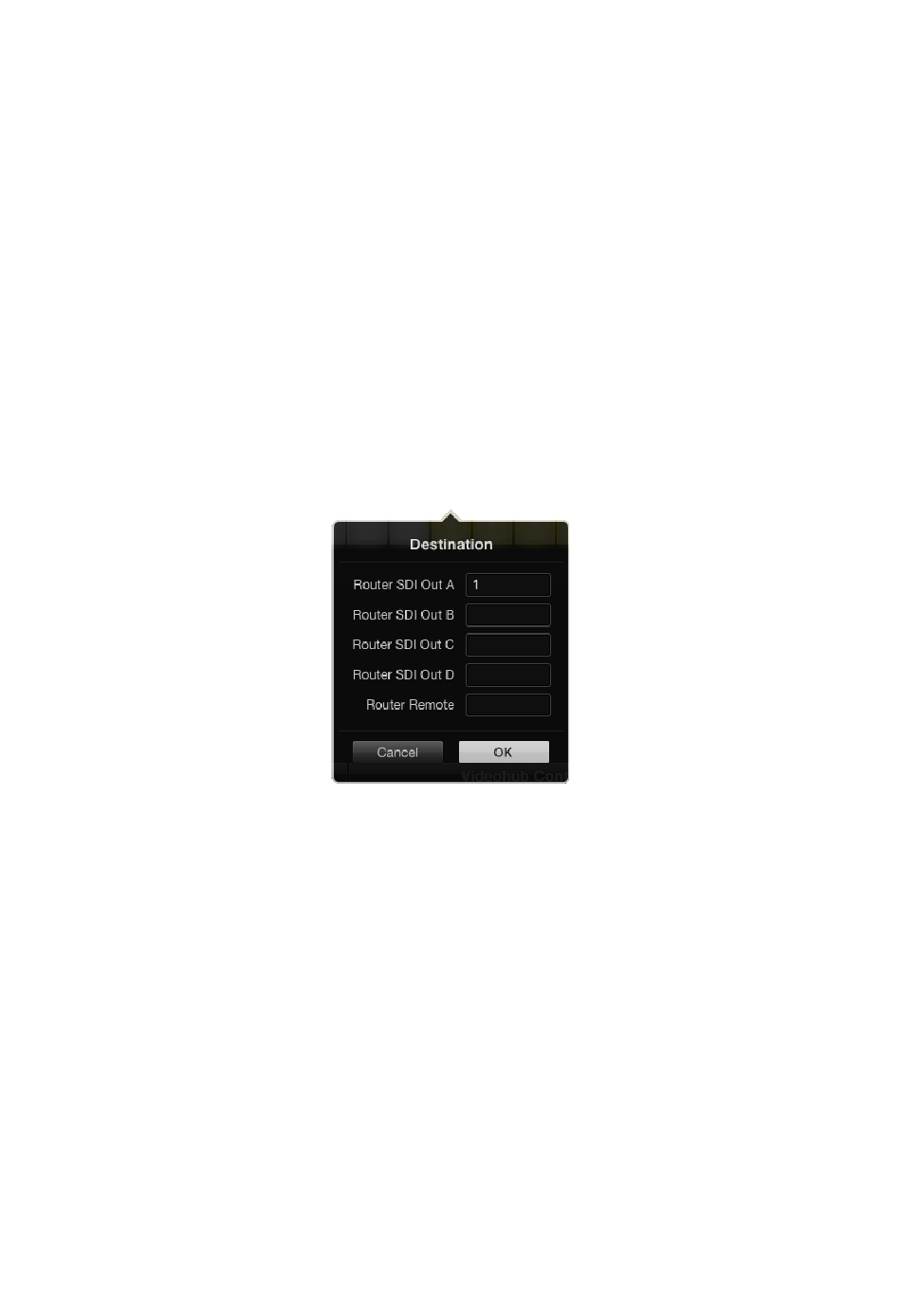

Clique no botão "Destination" desejado para
configurá-lo.
