2 Jeśli router Videohub jest wyposażony w zdalne sterowanie RS-422, naciskaj przycisk
LEVEL do momentu ustawienia odpowiedniego poziomu routingu dla posiadanego sprzętu.
Jeśli nie, możesz pominąć ten krok.
3 Za pomocą przycisków numerycznych wpisz numer kierunku docelowego, np. 3 dla Studio
3. Po naciśnięciu każdy przycisk numeryczny będzie migał na złoto.
4 Obracaj pokrętłem w prawo lub w lewo do momentu znalezienia żądanego kierunku
docelowego. W tym przykładzie na wyświetlaczu LCD może być wyświetlana dowolna
z opcji VTR 3, Edit 3, Mon 3A lub Mon 3B. W przypadku pomyłki należy nacisnąć biały
przycisk CLEAR i wybrać inny numer kierunku docelowego.
5 Naciśnij przycisk źródła SRC. Pole źródła zostanie podświetlone na niebiesko na
wyświetlaczu LCD.
6 Za pomocą przycisków numerycznych wpisz numer źródła, np. 3 dla Studio 3. Po
naciśnięciu każdy przycisk numeryczny będzie migał na biało.
7 Obracaj pokrętłem w prawo lub w lewo do momentu znalezienia żądanego źródła. W tym
przykładzie na wyświetlaczu LCD może być wyświetlana dowolna z opcji VTR 3, Edit 3,
Cam 3A lub Cam 3B. W przypadku pomyłki należy nacisnąć biały przycisk
inny numer źródła.
8 Przycisk TAKE będzie migał na czerwono, oczekując na potwierdzenie zmiany ścieżki. Po
naciśnięciu przycisku
naciśnij CLEAR, a zmiana ścieżki nie nastąpi. Videohub Master Control Pro powróci wtedy
do stanu spoczynku z najnowszą ścieżką wyświetloną na ekranie LCD.

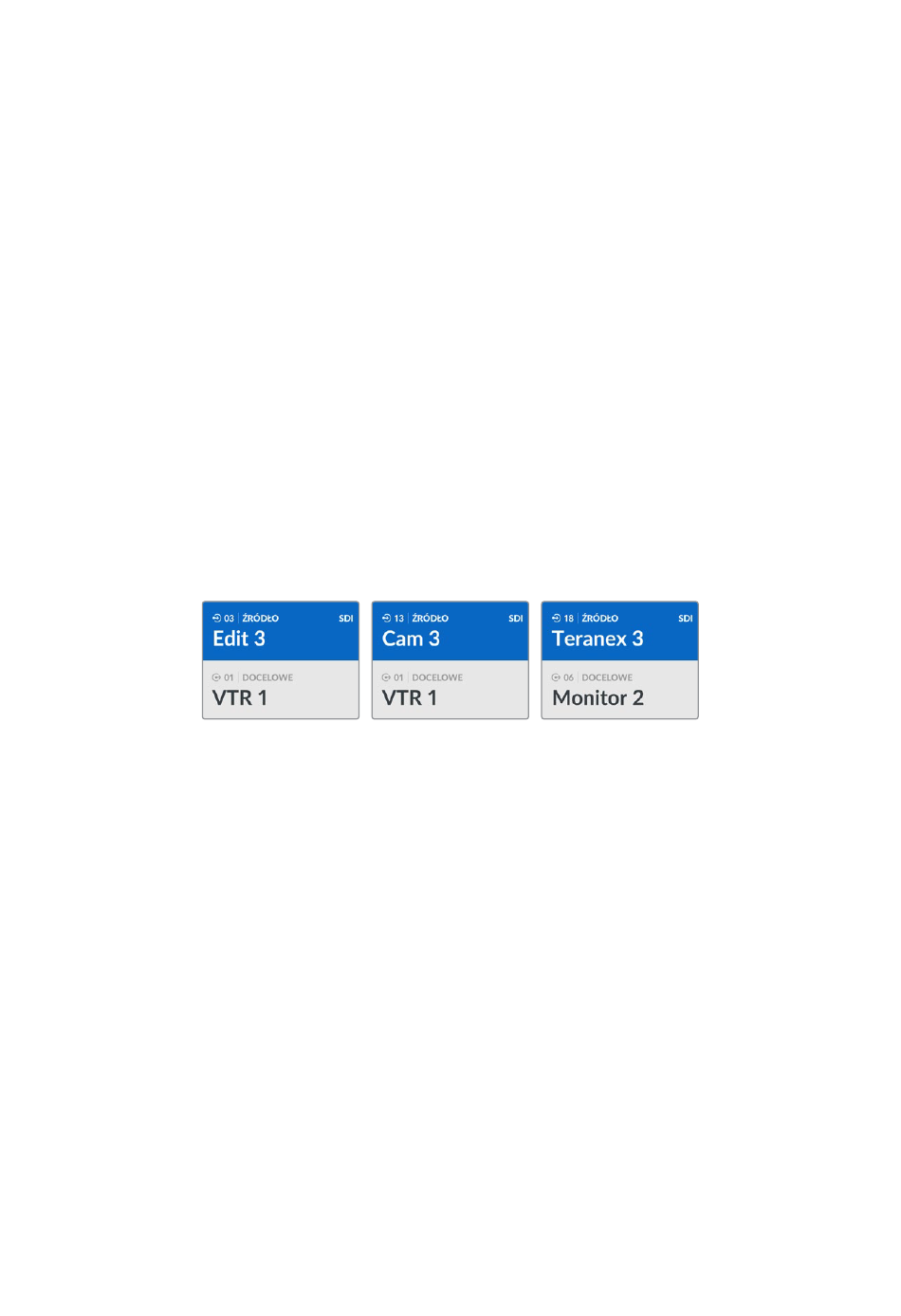

W tym przykładzie wybrano przycisk numeryczny 3, aby po obróceniu pokrętła na
wyświetlaczu LCD wyświetlane były tylko źródła wideo z cyfrą 3 w etykiecie. Zapewnia to
szybki sposób na znalezienie źródła wideo, ponieważ wystarczy przewinąć listę urządzeń
w oparciu o numer grupy. W tym przykładzie Videohub wyświetli tylko sprzęt w Studio 3.
Wybieranie ścieżek za pomocą przycisków konfigurowalnych i numerycznych
Po skonfigurowaniu etykiet portów Videohub za pomocą nazw i numerów lub ustawieniu
Videohub Master Control Pro jako sterownika NMOS, można użyć przycisków konfigurowalnych
i numerycznych, aby znaleźć skróconą listę źródeł i kierunków docelowych. Ta metoda jest
bardzo szybka i intuicyjna, ponieważ nie trzeba przewijać listy sprzętu i wystarczy zapamiętać
liczbę urządzeń każdego typu, np. dwa urządzenia VTR i cztery monitory.
Ta metoda jest bardzo pomocna w przypadku oznaczania typów sprzętu nazwą i numerem, np.
VTR 01, VTR 02, Cam 01, Cam 02, Cam 03, Mon 01, Mon 02, Mon 03 i Mon 04.
1 Naciśnij przycisk kierunku docelowego z etykietą DEST. Pole docelowe zostanie
podświetlone na niebiesko na wyświetlaczu LCD.
2 Jeśli router Videohub jest wyposażony w zdalne sterowanie RS-422, naciskaj przycisk
LEVEL do momentu ustawienia odpowiedniego poziomu routingu dla posiadanego sprzętu.
Jeśli nie, możesz pominąć ten krok.
3 Naciśnij przycisk skonfigurowany dla typu urządzenia docelowego, np. VTR. Przycisk
powinien zaświecić się na złoto.
4 Wprowadź numer urządzenia docelowego za pomocą przycisków numerycznych, np. 07 dla
VTR 07. Po naciśnięciu każdy przycisk numeryczny będzie migał na złoto.
5 Naciśnij przycisk źródła SRC. Pole źródła zostanie podświetlone na niebiesko na
wyświetlaczu LCD.
TAKE ścieżka zostanie natychmiast zmieniona. W przeciwnym razie
CLEAR
Korzystanie z Videohub Master Control Pro
i wybrać
