Verteilen von 2110-IP-Video
Sobald Ihr Videohub Hardware-Steuerpanel als NMOS-Controller eingerichtet ist, können Sie über
die Tasten an der Frontblende 2110-IP-Streams routen. Dieser Abschnitt der Bedienungsanleitung
erklärt, wie Sie einen einfachen Signalweg mit einem Videohub Master Control Pro oder Videohub
Smart Control Pro durchschalten.
Videohub Master Control Pro
Die Frontblende des Videohub Master Control Pro ist mit Quell- und Zieltasten sowie einem Drehregler
ausgestattet. Mit den folgenden Bedienelementen können Sie einen einfachen Signalweg zuordnen.
Näheres zu weiteren Methoden zum Routen von Video mit einem Videohub Master Control Pro finden
Sie im Abschnitt „Arbeiten mit dem Videohub Master Control Pro" weiter hinten in dieser
Bedienungsanleitung.

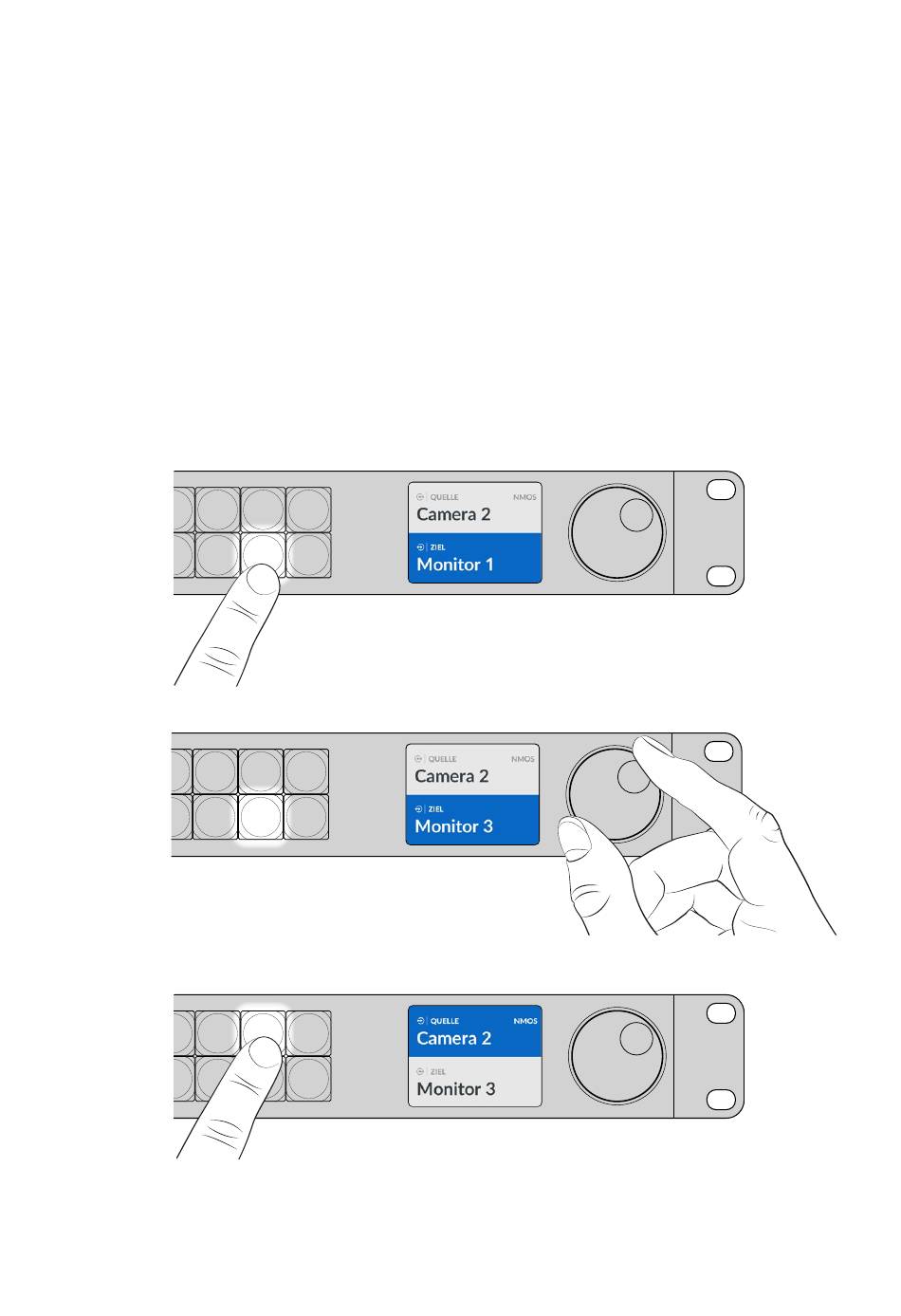

So routen Sie einen Signalweg:
1 Drücken Sie die DEST-Taste, um die Auswahl des Zielausgangs zu aktivieren.
SRC
LEVEL DEST
2 Scrollen Sie mit dem Drehregler durch die verfügbaren Zielausgänge.
SRC
LEVEL DEST
3 Drücken Sie nun die SCR-Taste, um die Auswahl des Quellgeräts zu aktivieren.
SRC
LEVEL DEST
4 Wählen Sie mit dem Drehregler einen Quelleingang aus. Sobald die TAKE-Taste einer
ausgewählten Quelle blinkt, können Sie den Signalweg durch Drücken auf TAKE bestätigen oder
ihn durch Drücken auf CLEAR verwerfen.
CLEAR
TAKE
CLEAR
TAKE
CLEAR
TAKE
