3 Geben Sie über die Nummerntasten Ihre Zielportnummer ein, z. B. die Zahl 3 für Studio 3. Jede
Nummerntaste leuchtet beim Drücken goldfarben auf.
4 Bewegen Sie den Drehregler im oder gegen den Uhrzeigersinn, bis das gewünschte Ziel gefunden
ist. In diesem Beispiel ließen sich so die Kennungen VTR 3, Edit 3, Mon 3A oder Mon 3B auf dem
LCD aufrufen. Um einen Fehler zu korrigieren, drücken Sie die weiße CLEAR-Taste und geben Sie
eine neue Zielportnummer ein.
5 Drücken Sie die mit SRC markierte Quelltaste. Auf dem LCD erscheint das Quellfeld blau hinterlegt.
6
Geben Sie über das numerische Tastenfeld Ihre Quellportnummer ein, z. B. die Zahl 3 für
Studio 3. Jede Nummerntaste leuchtet beim Drücken weiß auf.
7 Bewegen Sie den Drehregler im oder gegen den Uhrzeigersinn, bis die gewünschte Quelle
gefunden ist. In diesem Beispiel ließen sich etwa die Kennungen VTR 3, Edit 3, Cam 3A oder
Cam 3B auf dem LCD aufrufen. Um einen Fehler zu korrigieren, drücken Sie die weiße CLEAR-
Taste und geben Sie eine neue Zielportnummer ein.
8 Die TAKE-Taste blinkt so lange rot, bis Sie den neuen Signalweg bestätigt haben. Drücken
Sie TAKE, um den neuen Signalweg sofort anzunehmen. Wenn Sie CLEAR drücken, bleibt der
Signalweg unverändert. Das Videohub Master Control Pro kehrt mit dem zuletzt auf dem LCD
angezeigten Signalweg in den Ruhezustand zurück.

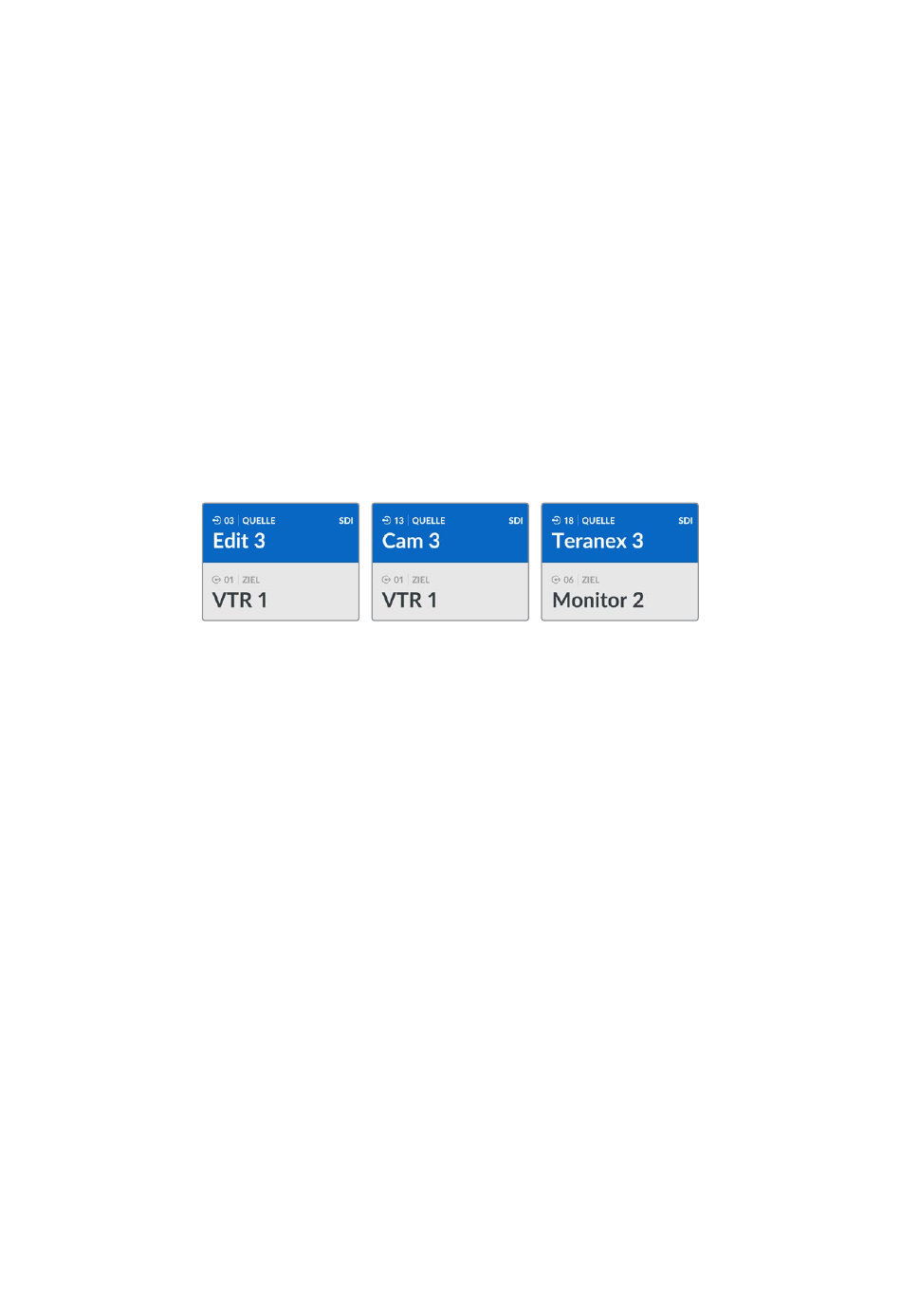

In diesem Beispiel wurde Taste 3 gedrückt, um mit dem Drehregler ausschließlich
Videoquellen auf dem LCD aufzurufen, deren Bezeichnung die Zahl 3 enthält. Mit
dieser Methode sind Videoquellen schnell gefunden, weil Sie nur durch eine kurze
Liste mit Quellgeräten zu scrollen brauchen. In diesem Beispiel listet das Videohub
Steuerpanel nur Treffer für das Equipment in Studio 3.
Auswählen von Geräten mit konfigurierbaren und numerischen Tasten
Wenn Sie Ihre Videohub Ports mit eigenen Namen und Nummern belegt oder Ihr Videohub Master
Control Pro als NMOS-Controller eingerichtet haben, können Sie die konfigurierbaren und numerischen
Tasten zusammen verwenden, um Quellen und Ziele direkt auszuwählen. Auch mit diesem Verfahren
arbeiten Sie schnell und intuitiv, weil Sie keine Geräteliste zu durchlaufen brauchen. Sie müssen sich nur
merken, wie viele Geräte von jedem Typ Sie haben, z. B. zwei VTR-MAZen und vier Monitore.
Sehr nützlich ist diese Methode zur Vergabe von Kennungen nach Namen und Nummern, bspw.
VTR 01, VTR 02, Cam 01, Cam 02, Cam 03, Mon 01, Mon 02, Mon 03 und Mon 04.
1 Drücken Sie die mit DEST markierte Zieltaste. Auf dem LCD erscheint das Zielfeld blau hinterlegt.
2 Wenn Ihre Videohub Kreuzschiene über RS-422-Fernsteuerung verfügt, drücken Sie die
LEVEL-Taste so oft, bis die passende Routing-Ebene für Ihr Equipment eingestellt ist. Ansonsten
überspringen Sie diesen Schritt.
3 Drücken Sie für eine bestimmte Zielgeräteart, wie z. B. VTR, die entsprechende
benutzerdefinierte Taste. Die Taste sollte goldfarben aufleuchten.
4 Geben Sie über das numerische Tastenfeld die Zielportnummer ein, z. B. „07" für VTR 07. Jede
Nummerntaste leuchtet beim Drücken goldfarben auf.
5 Drücken Sie die mit SRC markierte Quelltaste. Auf dem LCD erscheint das Quellfeld blau hinterlegt.
6 Drücken Sie für eine bestimmte Art von Quellgerät, bspw. eine Capture-Karte, die entsprechende
benutzerdefinierte Taste. Die Taste sollte weiß aufleuchten.
