Konfigurieren des Tally
Das Tally ist in der Regel eine rote Signalleuchte an der Kameravorderseite. Das Tally eignet sich
jedoch auch als optische Anzeige für andere Geräte, um auf eine Aktivität aufmerksam zu machen.
Das GPI and Tally Interface verfügt über 8 konfigurierbare Kontaktschließer, die unter bestimmten
Koppelpunktbedingungen Tally-Signale an Ihre Kameras oder andere Geräte senden. Die Konfiguration
von Anschluss GPO 1 auf der vorherigen Seite bewirkt seine Aktivierung, sobald Eingabe 16 auf der
Videohub an Ausgang 1 durchgeschaltet wird.
Koppelpunkte können sehr einfach in Videohub Hardware Panel Setup konfiguriert werden, indem
Sie auf die Eingabe- und Ausgabefelder auf dem Diagramm klicken.
GPO Match
Durch Aktivieren der Funktion „GPO match" über das Kontrollkästchen übernehmen Sie die
Koppelpunkt-Konfiguration für GPIs auf GPOs. Das mag nützlich sein, wenn Sie das Ändern von
Signalwegen auf Ihren GPIs durch eine Tally-Leuchte angezeigt bekommen wollen.
Bei Aktivierung dieses Kontrollkästchens ist die obere Hälfte des Diagramms ausgegraut und kann
erst bearbeitet werden, wenn das Kontrollkästchen für „GPO match" deaktiviert wird.

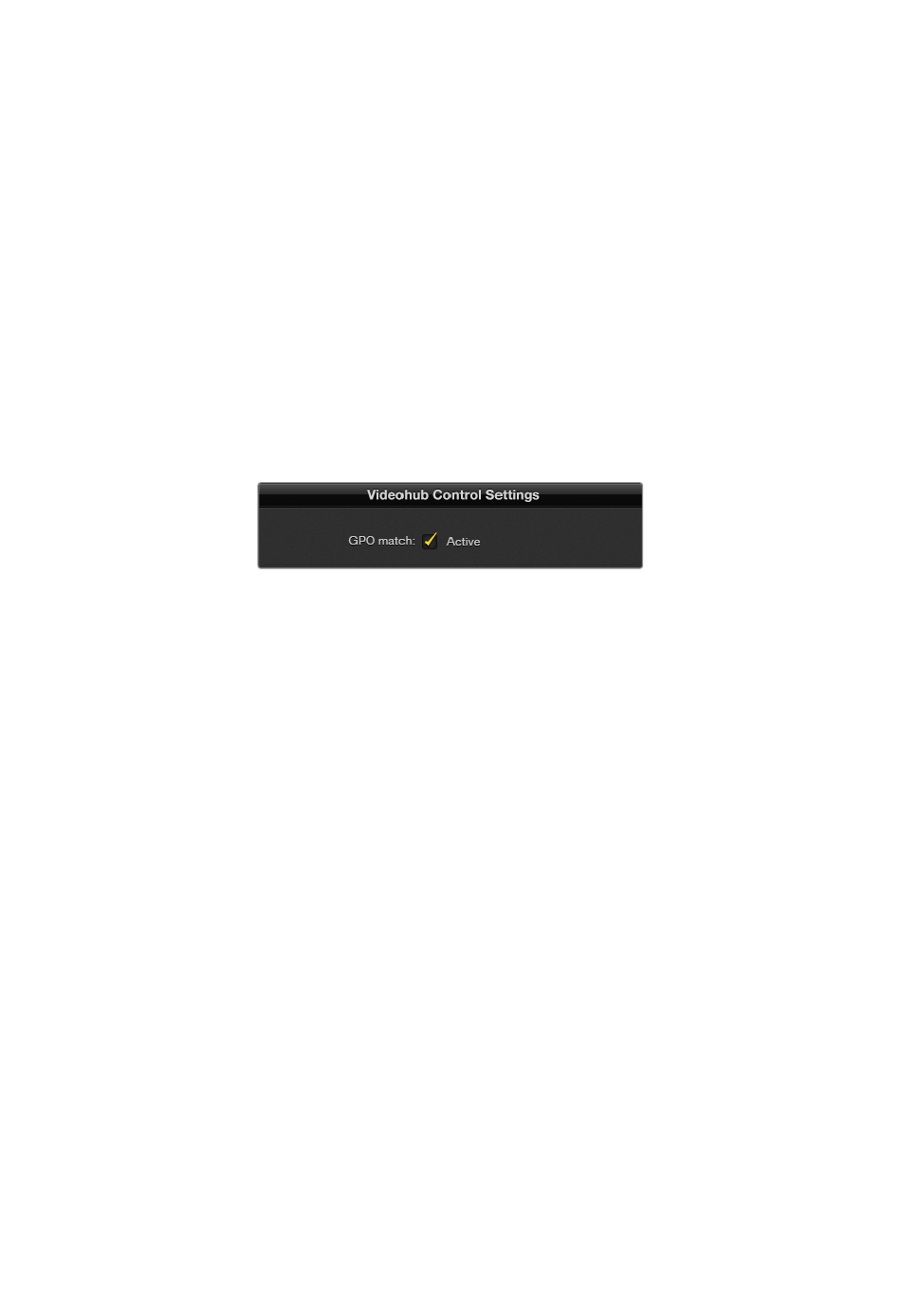

Durch Aktivieren der Funktion „GPO match" über das Kontrollkästchen
übernehmen Sie die Koppelpunkt-Konfiguration Ihrer GPIs
Reihenschaltung mehrerer GPI and Tally Interface Schnittstellen
Das GPI and Tally Interface unterstützt 8 GPIs und 8 GPOs, was für die meisten Live-
Fernsehprogramme ausreicht. Wenn Sie jedoch mehr als 8 Kameras haben, können Sie ein zweites
oder drittes GPI and Tally Interface in Reihe schalten.
Das GPI and Tally Interface verfügt über zwei Ethernet-Ports, die es ermöglichen, eine Videohub an
einen Port anzuschließen und über den anderen weitere GPI and Tally Interface Schnittstellen in
Reihe zu schalten
1 Versorgen Sie das erste GPI and Tally Interface mit Strom.
2 Verbinden Sie Ihre Videohub oder ein Netzwerk mittels eines regulären RJ45-Ethernetkabels
über den IN-Port mit dem GPI and Tally Interface.
3 Versorgen Sie das zweite GPI and Tally Interface mit Strom.
4 Verbinden Sie beide Schnittstellen miteinander, indem Sie ein reguläres RJ45-Ethernetkabel an
den OUT-Port des ersten GPI and Tally Interface und den IN-Port des zweiten GPI and Tally
Interface anschließen.
Dieser Vorgang ist für beliebig viele GPI and Tally Interfaces wiederholbar, setzt aber voraus, dass
jedes der in Reihe geschalteten Geräte mit Strom versorgt wird.
Bei Anschluss mehrerer GPI and Tally Interface Schnittstellen ist unter Umständen schwer ersichtlich,
mit welchem Gerät Sie gerade arbeiten. Wählen Sie zum Identifizieren Ihres GPI and Tally Interface
auf der Videohub Bedienoberfläche das entsprechende Gerät und klicken Sie auf „Identify".
Daraufhin leuchtet neben dem IN-Port der ausgewählten Geräte jeweils eine LED auf.
