Usare Videohub Master Control Pro
Il lato frontale di Videohub Master Control Pro permette di selezionare le fonti e le destinazioni
usando la manopola, i pulsanti numerati e i pulsanti programmabili.
Selezionare fonti e destinazioni
Videohub Master Control Pro offre diversi modi per selezionare e cambiare velocemente fonti e
destinazioni. Il metodo migliore dipenderà da vari fattori: se hai etichettato le porte della matrice
Videohub, se preferisci inserire di volta in volta le etichette delle porte o se il pannello opera
come controller NMOS.
Videohub Master Control Pro funziona come qualsiasi altra soluzione di controllo per matrice.
Per instradare una fonte su una destinazione:
1 Premi il pulsante DEST per visualizzare le destinazioni sul display LCD. Premi i pulsanti o
ruota la manopola per selezionare la destinazione desiderata.
2 Premi il pulsante SRC e usa i pulsanti o la manopola per selezionare la fonte desiderata.
3 Premi TAKE per confermare il percorso.

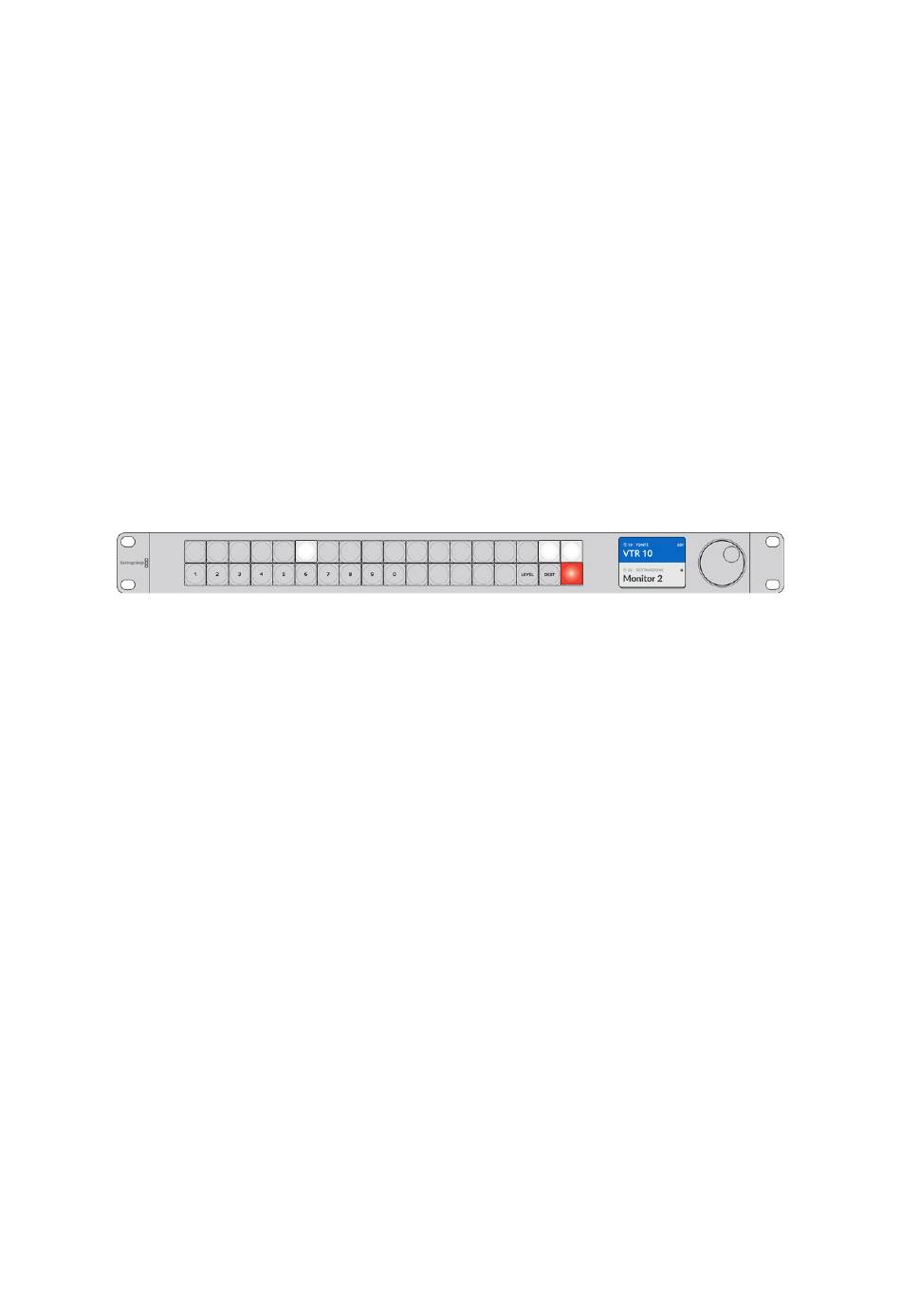

Il display LCD del pannello visualizza la fonte selezionata
Creare percorsi inserendo il numero delle porte
Se hai deciso di usare le etichette di default delle porte SDI e remote delle matrici Videohub,
puoi premere il numero delle porte per cambiare percorso. È un metodo veloce ma efficace
solo se ricordi il numero delle porte o se hai ideato un sistema per sapere a quale porta della
matrice Videohub è connesso ogni dispositivo.
1 Premi il pulsante DEST. Il display LCD evidenzierà in blu il campo Destination.
2 Se la tua matrice Videohub è dotata della porta RS-422 di controllo remoto, premi il
pulsante LEVEL per impostare il livello di instradamento opportuno. In assenza della porta
RS-422, ignora questo passaggio.
3
Premi i pulsanti numerati per comporre il numero della porta della destinazione. I pulsanti
premuti lampeggeranno in giallo e il display LCD mostrerà la destinazione. Se fai un errore,
premi il pulsante CLEAR e inserisci il numero corretto.
4 Premi il pulsante SRC. Il display LCD evidenzierà in blu il campo Source.
5 Premi i pulsanti numerati per comporre il numero della porta della fonte. I pulsanti premuti
lampeggeranno in bianco e il display LCD mostrerà la fonte. Se fai un errore, premi il
pulsante CLEAR e inserisci il numero esatto.
6 Il pulsante TAKE lampeggerà in rosso, in attesa di conferma del cambio di percorso. Premi
TAKE per confermarlo o CLEAR per annullarlo. Videohub Master Control Pro tornerà allo
stato di inattività e mostrerà il percorso attivo sul display LCD.
SRC CLEAR
TAKE
