GPI and Tally Interface
GPI and Tally Interface — це доступне за ціною рішення для багатокамерного виробництва,
коли при використанні модуля CCU необхідно вивести один із контрольованих відеопотоків
на монітор. Пристрій має по вісім програмованих вхідних і вихідних контактів.
При певному напрямку маршрутизації вхідні контакти направляють через порт Ethernet на
комутатор Videohub команди вивести зображення з вибраної камери монітор, а вихідні
передають сигнал стану на камери чи інші пристрої.
При створенні власного кабелю використовуйте діаграму на зворотній стороні пристрою.
Установлення пристрою GPI and Tally Interface
Налаштування пристрою GPI and Tally Interface задають за допомогою утиліти Videohub Hardware
Panel Setup. Перед початком його використання може знадобитися інсталяція останньої версії ПЗ.
1 Підключіть живлення до пристрою GPI and Tally Interface.
2 Підключіть GPI and Tally Interface до комп'ютера кабелем USB (A/B).
3 Відкрийте утиліту. Вона визначить, чи був налаштований пристрій GPI and Tally Interface для
роботи з комутатором Videohub раніше. Якщо так, зміни не потрібні. В іншому випадку з'явиться
повідомлення про те, що GPI and Tally Interface має конфігурацію для роботи з відеомікшером
ATEM і її необхідно скоригувати для застосування з комутатором Videohub. Натисніть Yes, і
через кілька секунд пристрій GPI and Tally Interface буде переналаштовано належним чином.

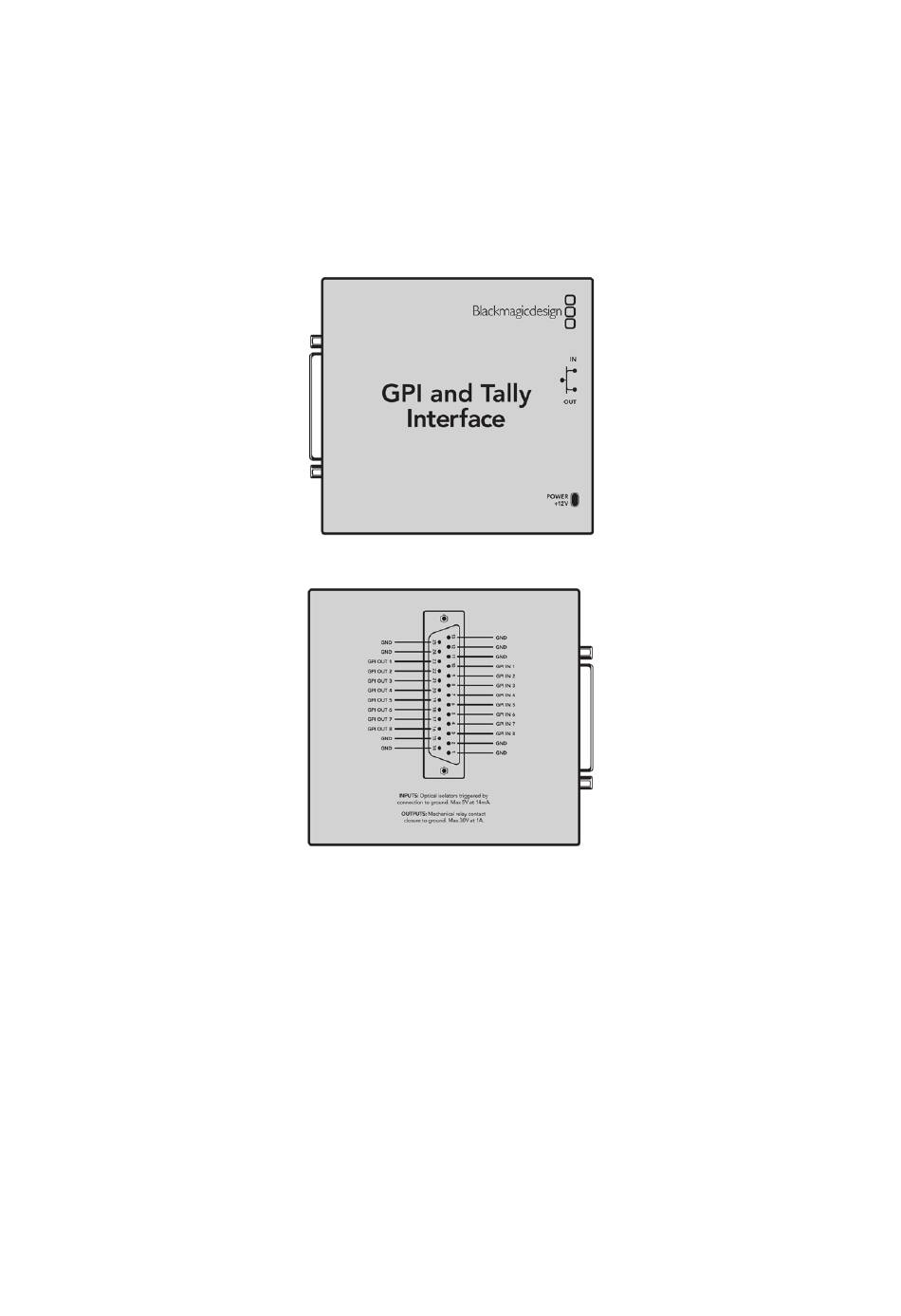

GPI and Tally Interface
Схема розпаювання роз'єму DB25
