Якщо на Videohub збережені оригінальні ярлики всіх SDI-інтерфейсів і портів дистанційного керування,
змінити напрямок маршрутизації можна простим уведенням номера порту. У цьому прикладі натисніть
кнопку DEST і введіть номер 88. Тепер натисніть кнопку SRC та введіть номер 52. Щоб підтвердити зміну
напрямку маршрутизації, натисніть кнопку TAKE.
Вибір напрямків маршрутизації за допомогою поворотної ручки
Незалежно від того, налаштовані чи ні користувацькі ярлики для портів комутатора Videohub,
переглянути джерела та приймачі сигналу завжди можна за допомогою поворотної ручки. Це
найповільніший спосіб роботи, проте він дозволяє побачити все доступне обладнання та їхні порти.
Якщо пристрій Videohub Master Control Pro налаштовано як NMOS-контролер, використовуючи цей
метод, можна переглядати всі доступні пристрої для роботи з IP-відео ST 2110.
1 Натисніть кнопку DEST. Поле приймача сигналу на РК-дисплеї буде виділено синім кольором.
2 Якщо комутатор Videohub має порт RS-422 для віддаленого керування, натискайте кнопку
LEVEL, доки не перейдете до потрібного рівня. В іншому випадку пропустіть цей крок.
3 Оберніть поворотну ручку за годинниковою стрілкою або проти неї, щоб перейти до
потрібного приймача сигналу. Приймач буде показано на РК-дисплеї.
4 Натисніть кнопку SRC, щоб вона засвітилася білим кольором. Поле джерела сигналу на
РК-дисплеї буде виділено синім кольором.
5 За допомогою поворотної ручки перейдіть до потрібного джерела сигналу. Джерело буде
показано на РК-дисплеї.
6 Кнопка TAKE блиматиме червоним кольором до підтвердження нового напрямку
маршрутизації. Натисніть кнопку TAKE, і напрямок миттєво зміниться, або натисніть CLEAR,
щоб скасувати дію. У цьому разі напрямок залишиться тим самим. Панель Videohub Master
Control Pro повернеться в режим очікування, а на РК-дисплеї відображатиметься останній
напрямок маршрутизації.

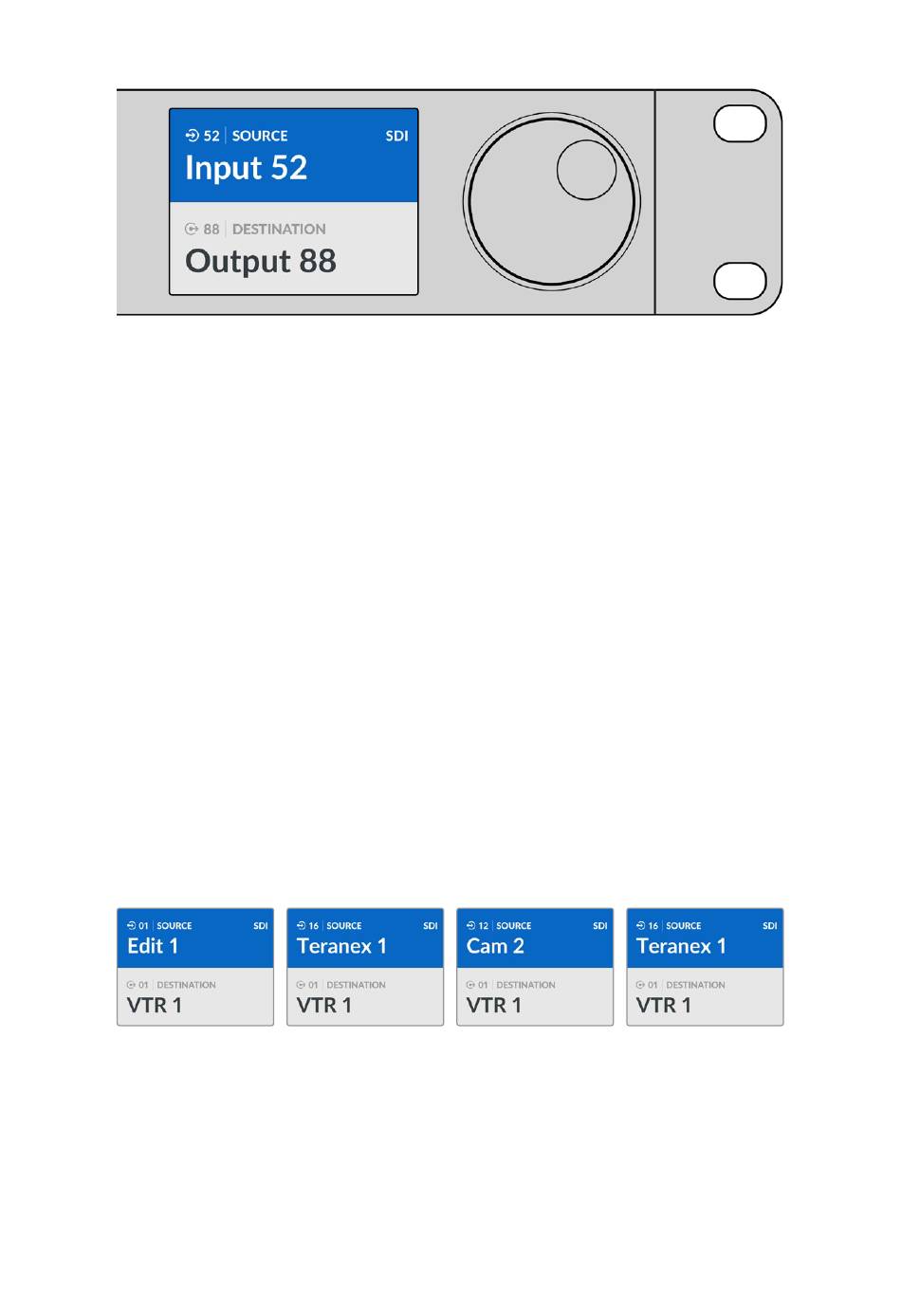

У цьому прикладі можна використовувати поворотну ручку для перегляду всіх джерел, які можна
призначити для приймача VTR 1 при рівневому налаштуванні SDI. При ї ї обертанні послідовно
відображаються імена відповідного обладнання для полегшення пошуку.
Вибір напрямків маршрутизації за допомогою настроюваних кнопок і
поворотної ручки
Якщо порти комутатора Videohub мають користувацькі ярлики або Videohub Master Control Pro
налаштовано як NMOS-контролер, настроювані кнопки та поворотну ручку можна використовувати
спільно для пошуку за скороченим списком джерел і приймачів сигналу. Це швидкий та інтуїтивно
зрозумілий спосіб, тому що кількість пристроїв обмежена, а пам'ятати номери портів не потрібно. Він
особливо зручний у тих випадках, коли ярлики надані за типом обладнання (наприклад, VTR,
Cam або Mon).
