Configuration du contrôleur XY
1 Placez le curseur Number of Destinations
2 Vous pouvez configurer les boutons de destination en cliquant sur les boutons jaunes de
l'interface logicielle. Dans le champ
Videohub auquel l'appareil de destination est relié. Si votre destination reçoit un signal SDI dual
link ou quad link, il faudra également saisir le numéro du port de sortie dans les champs Router
SDI Out B, C et D. Le champ
à distance RS-422 vers l'appareil de destination.
3 Cliquez sur OK pour confirmer. Si vous augmentez le nombre de destinations, le nombre de
boutons sources diminue d'autant.
4 Cliquez sur chaque bouton blanc de l'interface logicielle pour configurer les boutons source.
5 5 Dans le champ Router SDI In
source est connectée. Si l'appareil de destination reçoit un signal SDI dual link ou quad link, il
faudra également saisir le numéro du port d'entrée dans les champs Router SDI Out B, C et D si
nécessaire. Le champ
distance RS-422 depuis l'appareil source.
6 Cliquez sur OK pour confirmer.
Nombre de macros
Les macros vous permettent de réaliser jusqu'à 16 changements de routage simultanés en appuyant
sur un seul bouton.
1 Placez le curseur Number of macros
nombre de boutons source diminue d'autant.
2 Cliquez sur un bouton macro vert pour afficher la fenêtre Macro et appariez jusqu'à 16 sources
et destinations.
3 Cliquez sur OK pour sauvegarder les routages et fermer la fenêtre.
sur le nombre souhaité.
Router SDI Out
Router Remote apparaît si le Videohub route également le contrôle
A, saisissez le numéro du port d'entrée Videohub auquel la
Router Remote apparaît si le Videohub route également le contrôle à

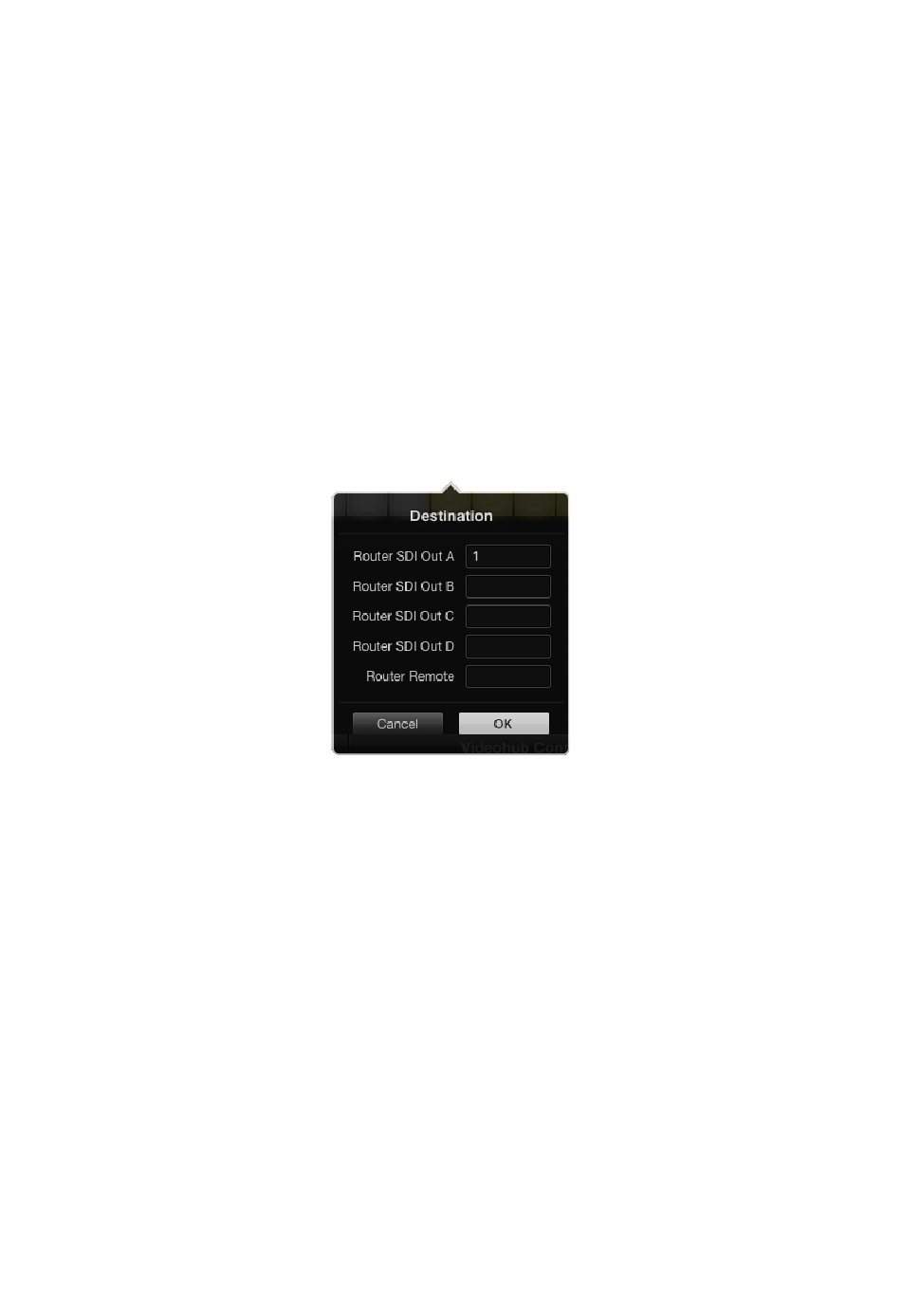

Cliquez sur un bouton de destination pour le
configurer
sur 10. Si vous augmentez le nombre de boutons macro, le
A, saisissez le numéro du port de sortie
