Videohub Signalverteilung mit SDI
Sobald Ihr Videohub Hardware-Steuerpanel mit einer Videohub Kreuzschiene in Ihrem Netzwerk
verbunden ist, können Sie Signalwege über die Tasten an der Frontblende zuordnen. Dieser
Abschnitt der Bedienungsanleitung erklärt, wie Sie einen einfachen SDI-Signalweg mit einem
Videohub Master Control Pro oder Videohub Smart Control Pro zuordnen.
Videohub Master Control Pro
Die Frontblende des Videohub Master Control Pro ist mit Quell- und Zieltasten sowie einem
Drehregler ausgestattet. Benutzen Sie folgende Bedienelemente zum Routen eines einfachen
Signalwegs.

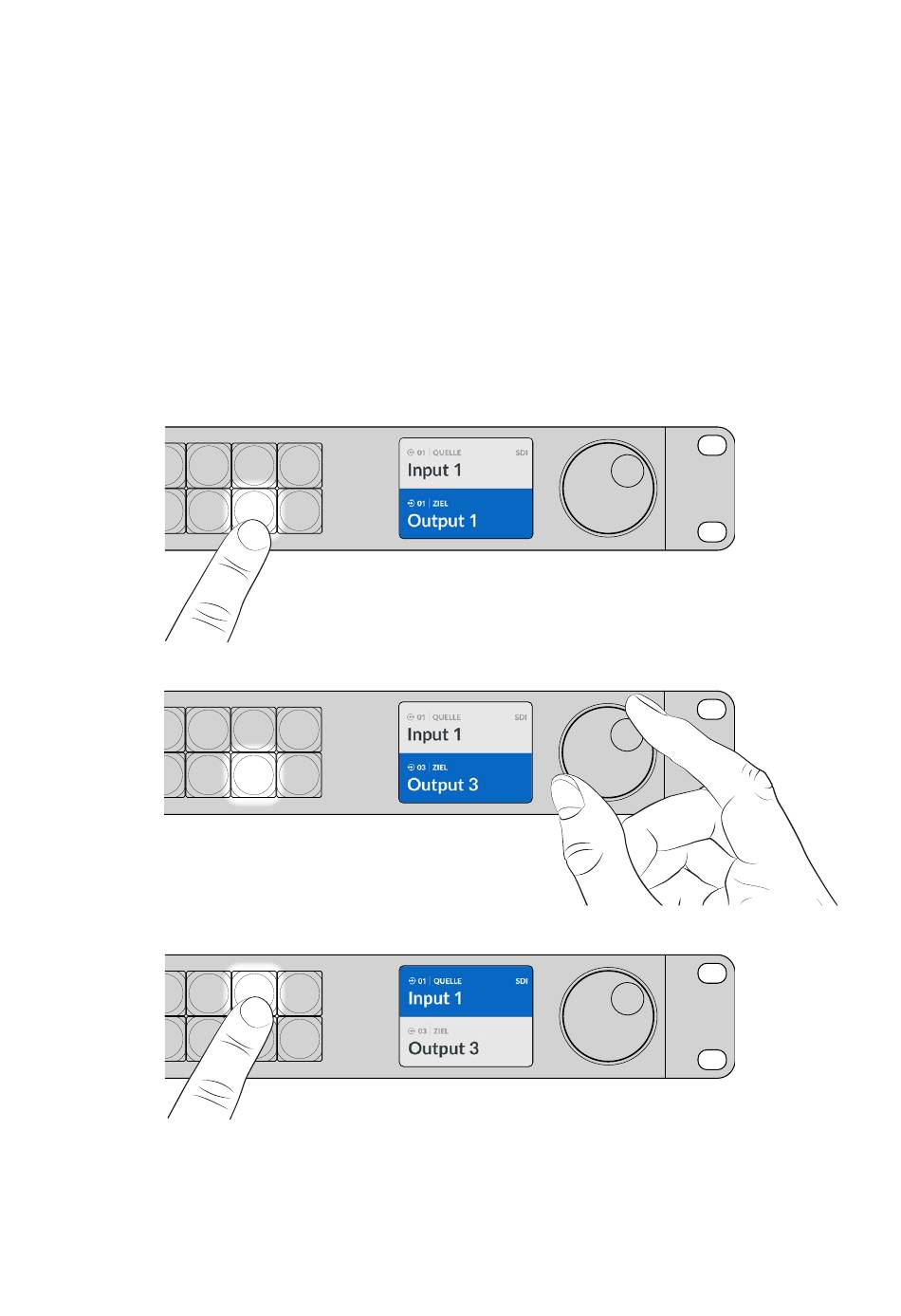

So routen Sie einen Signalweg:
1 Drücken Sie die DEST-Taste, um die Auswahl des Zielausgangs zu aktivieren.
SRC CLEAR
LEVEL DEST
2 Scrollen Sie mit dem Drehregler durch die verfügbaren Zielausgänge.
SRC CLEAR
LEVEL DEST
3 Drücken Sie nun die SCR-Taste, um die Auswahl des Quellgeräts zu aktivieren.
SRC CLEAR
LEVEL DEST
4 Wählen Sie mit dem Drehregler einen Quelleingang aus. Sobald die TAKE-Taste einer
ausgewählten Quelle blinkt, können Sie den Signalweg durch Drücken auf TAKE bestätigen oder
ihn durch Drücken auf CLEAR verwerfen.
TAKE
TAKE
TAKE
