1 Appuyez sur le bouton de destination Dest. Le champ Destination de l'écran LCD
s'allume en bleu.
2 Si la grille Videohub est équipée du contrôle à distance RS-422, appuyez sur le bouton
jusqu'à ce que le bon niveau de routage soit sélectionné. Sinon, ignorez cette étape.
3 Appuyez sur un des boutons que vous avez personnalisés, par exemple, VTR. Le bouton
s'allume en jaune.
4 Tournez la molette dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles
d'une montre jusqu'à ce que vous trouviez la destination souhaitée. Dans notre exemple, la
destination VTR s'affiche sur l'écran LCD. Si vous avez fait une erreur, appuyez sur le bouton
blanc Clear et faites défiler les destinations jusqu'à ce que vous ayez trouvé la bonne.
5 Appuyez sur le bouton source SRC. Le champ Source de l'écran LCD s'allume en bleu.
6 Appuyez sur un des boutons que vous avez personnalisés, par exemple, Carte d'acquisition. Le
bouton s'allume en blanc.
7 Tournez la molette dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles
d'une montre jusqu'à la source souhaitée. Dans notre exemple, la source Carte d'acquisition
s'affiche sur l'écran LCD. Si vous avez fait une erreur, appuyez sur le bouton blanc
défiler les sources jusqu'à ce que vous ayez trouvé la bonne.
8
Tant que vous n'avez pas confirmé le routage, le bouton
Take pour confirmer le routage ou sur
réinitialise alors par défaut sur la dernière commutation affichée à l'écran.
Si un des boutons associés à une source ou à une destination clignote, cela signifie que
l'appareil correspondant ne peut pas être sélectionné. Il n'a soit pas été configuré comme
source ou destination, soit son niveau de routage ne correspond pas. Par exemple, une caméra
ne doit généralement pas être définie comme destination et un moniteur ne doit pas être défini
comme source. Veuillez consulter la section « Configurer le Videohub Master Control Pro » de
ce manuel pour en savoir plus.

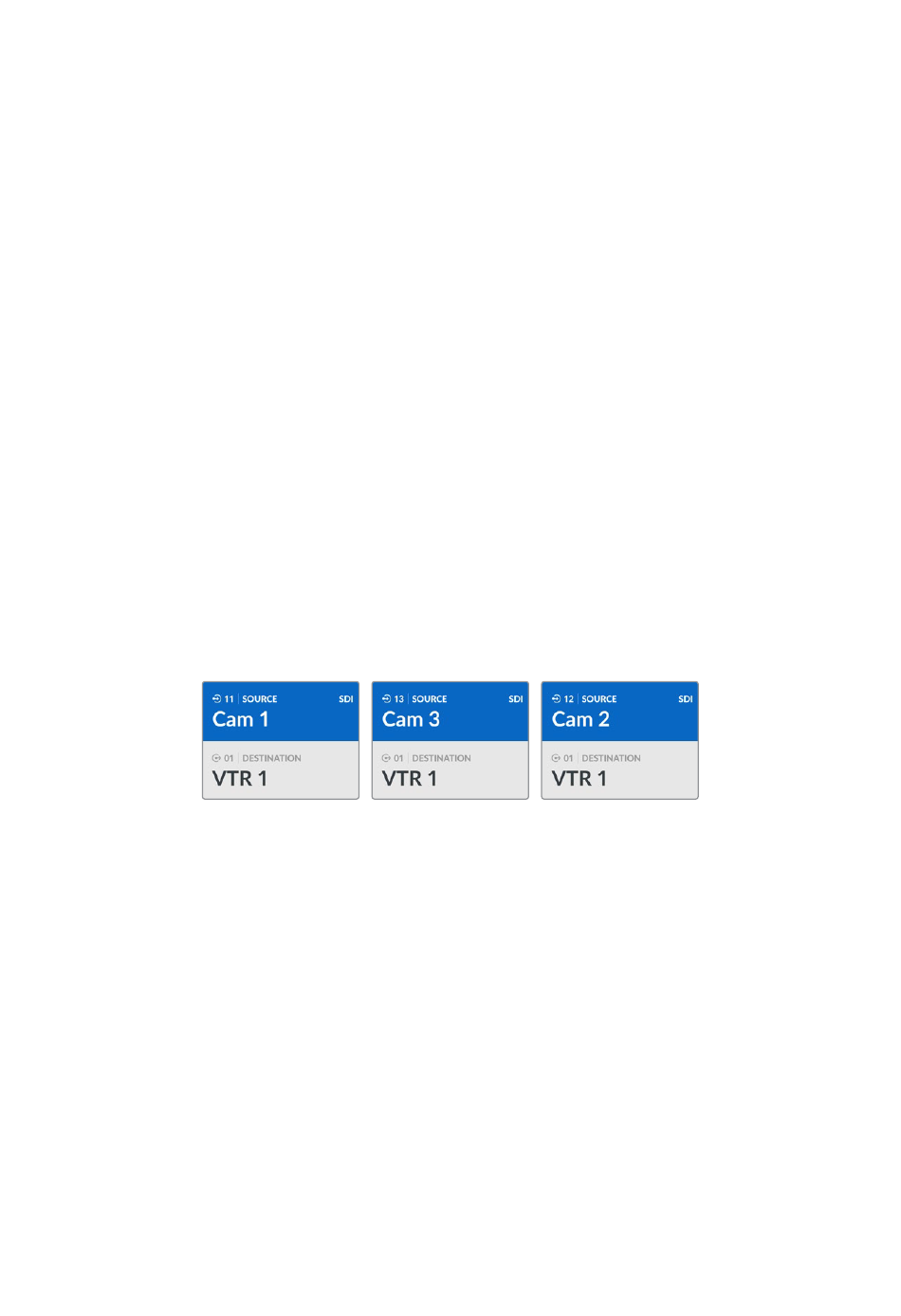

Dans cet exemple, un bouton Cam personnalisé a été sélectionné pour que seules les
caméras soient listées comme sources sur l'écran LCD lorsque vous tournez la molette.
La molette permet de naviguer rapidement dans la liste.
Sélectionner les routages à l'aide des boutons numériques et de la molette
Si vous avez personnalisé les ports du Videohub ou si vous avez configuré votre Videohub Master
Control Pro comme contrôleur NMOS, vous pouvez utiliser les boutons numériques et la molette
pour trouver une courte liste de sources et de destinations. C'est la méthode la plus rapide et la plus
intuitive, car vous voyez le nom des appareils sans devoir retenir le numéro des ports. Cette
méthode est particulièrement utile si vous avez renommé les équipements par type et avec des
chiffres (représentant par exemple des lieux). Ainsi, tous les appareils du studio 3 pourraient être
renommés VTR3, Edit 3, Cam 3A, Cam 3B, Mon 3A et Mon 3B.
1 Appuyez sur le bouton de destination Dest. Le champ Destination de l'écran LCD
s'allume en bleu.
2 Si la grille Videohub est équipée du contrôle à distance RS-422, appuyez sur le bouton
jusqu'à ce que le bon niveau de routage soit sélectionné. Sinon, ignorez cette étape.
3 En utilisant les boutons numériques, saisissez le numéro de destination, par exemple 3 pour
Studio 3. Chaque bouton clignote en jaune quand vous appuyez dessus.
Take clignote en rouge. Appuyez sur
Clear pour l'annuler. Le Videohub Master Control Pro se
Utiliser le Videohub Master Control Pro
Level
Clear et faites
Level
