7 Используя кнопки с цифрами, введите номер источника сигнала (например, 03 для платы
захвата Edit 03). При нажатии каждая такая кнопка будет мигать белым цветом.
8 Кнопка TAKE станет мигать красным цветом до подтверждения нового направления
маршрутизации. После ее нажатия оно будет мгновенно изменено. Для отмены нажмите
CLEAR. В этом случае направление останется прежним. Панель Videohub Master Control
Pro вернется в режим ожидания, а на ЖК-дисплее отобразится последнее направление
маршрутизации.
Если кнопка, настроенная для работы с источником или приемником сигнала, мигает,
но не загорается, ее выбор заблокирован. Такая ситуация возникает в тех случаях, когда
оборудование не обозначено как источник или приемник либо не отвечает критериям
текущего уровня. Например, камеры обычно не используют для приема изображения,
а мониторы не служат в качестве источников. Кроме того, эти устройства не имеют
порта RS-422. Подробнее о том, как это изменить, см. секцию о назначении кнопок
в разделе «Утилита Blackmagic Videohub Setup».

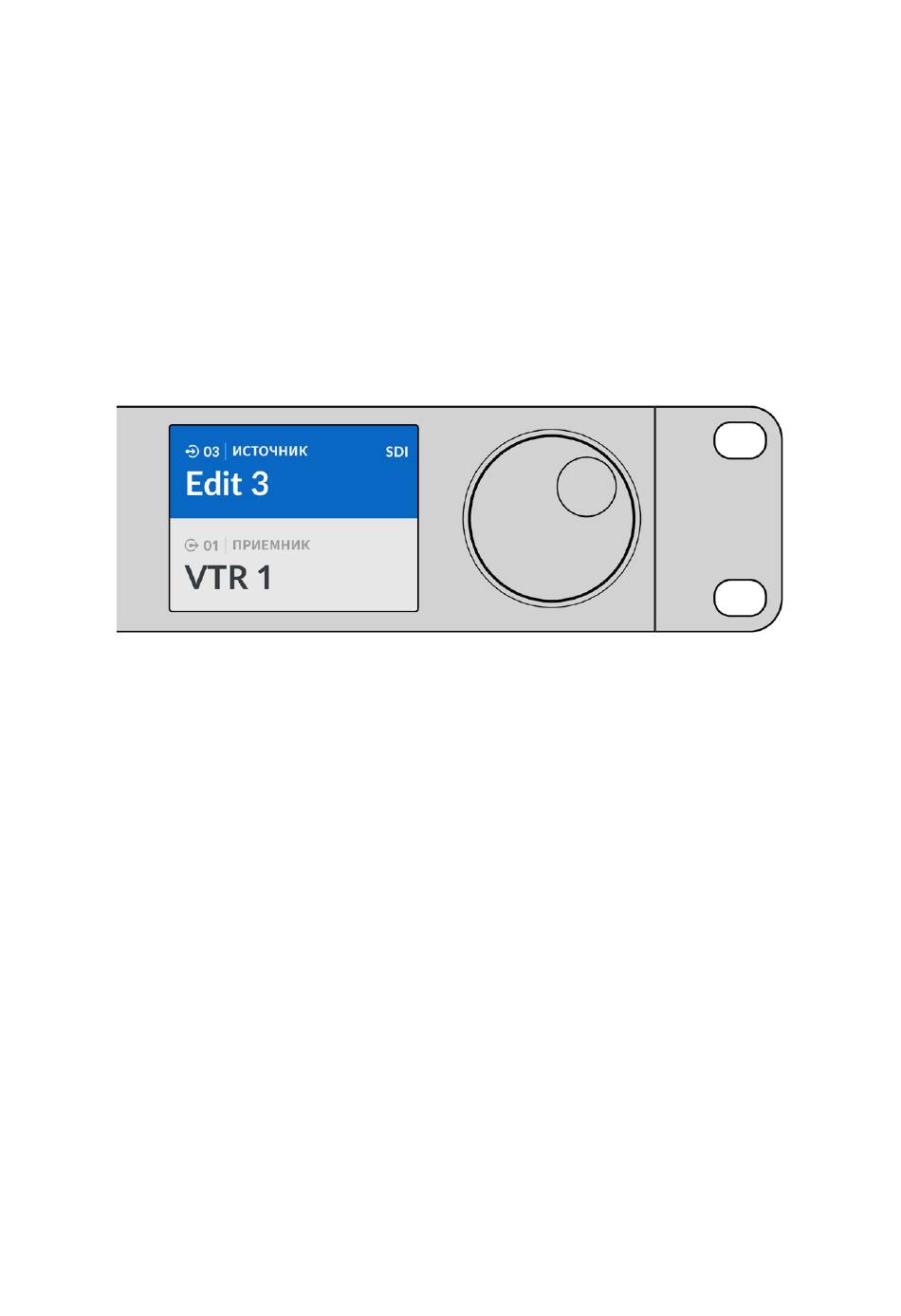

Предположим, оборудование Edit 3 и VTR 1 нужно выбрать как источник и приемник сигнала
соответственно. Направление маршрутизации можно задать напрямую без обращения к списку.
1 Нажмите DEST, потом кнопку, настроенную для работы с видеомагнитофонами, затем 1.
В поле приемника будет отображаться VTR 1.
2 Нажмите SRC, потом кнопку, настроенную для работы с техникой для монтажа видео,
затем 3. В поле источника будет отображаться Edit 3.
3 Используйте кнопку TAKE, чтобы подтвердить изменение направления маршрутизации.
Уровневая организация маршрутизации
Если коммутатор Videohub имеет порты RS-422 для управления рекордером, на передней
панели пульта Videohub Master Control Pro можно использовать кнопку LEVEL, которая
позволяет уменьшить число источников и приемников сигнала за счет применения уровней.
Если коммутатор Videohub не имеет порта RS-422 для управления рекордером или
панель Videohub Master Control Pro служит контроллером NMOS, на ЖК-дисплее
панели Videohub Master Control будет всегда отображаться текст "SDI" или "NMOS". В этом
случае информацию об уровневой организации можно пропустить.
Изменение уровней маршрутизации
Сначала нажмите кнопку DEST, затем LEVEL, чтобы выбрать один из трех уровней
маршрутизации.
SDI 422
Этот уровень позволяет ограничить список оборудования устройствами, которые имеют
соответствующие ярлыки для интерфейсов SDI и RS-422. В их число обычно входят SDI-платы
захвата и видеомагнитофоны, а камеры и мониторы будут исключены, потому что они не
имеют порта RS-422.
