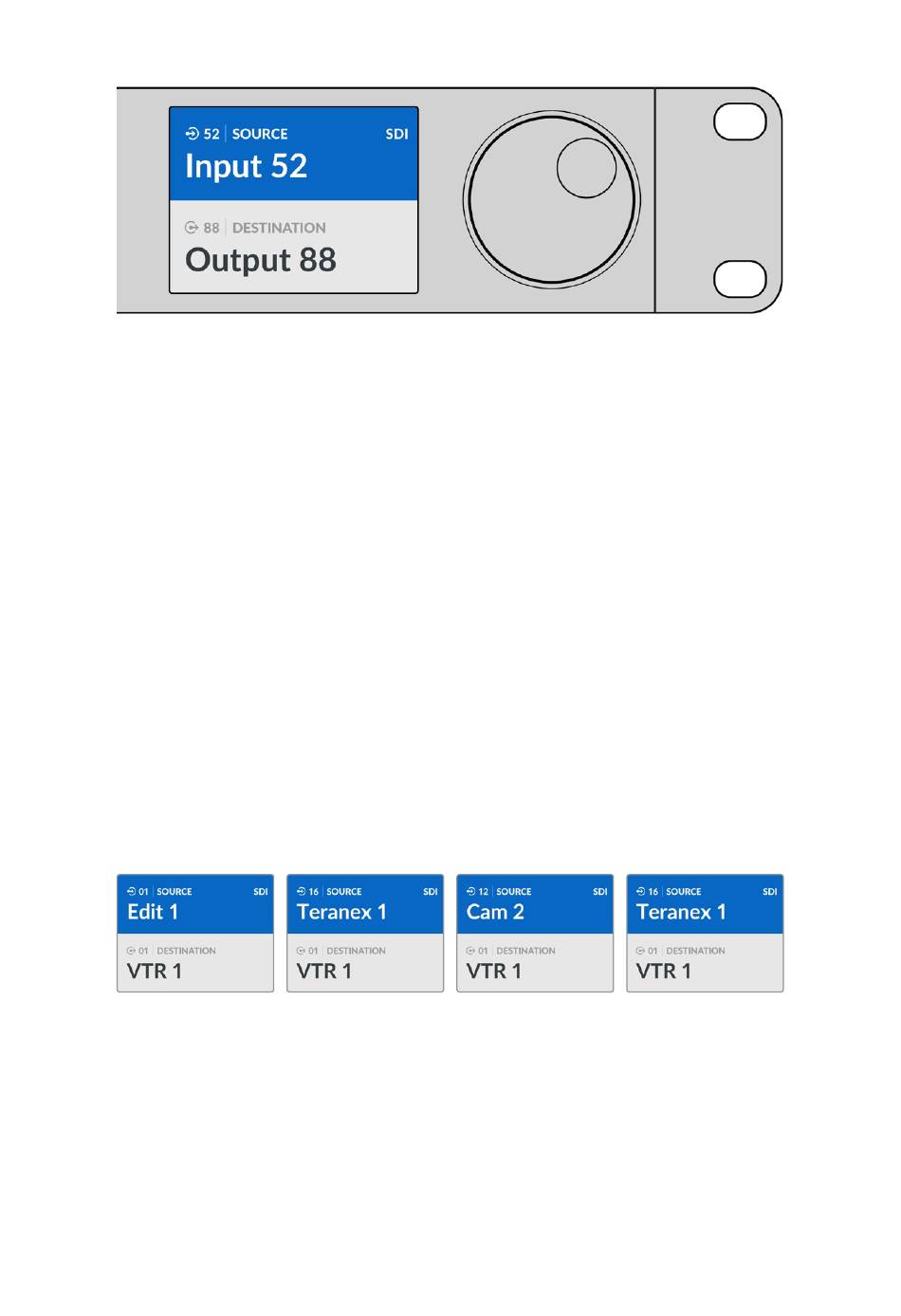

Si vous avez conservé les libellés par défaut sur tous les ports SDI et RS-422 du Videohub, vous pouvez
simplement saisir les numéros de ports pour router les signaux. Dans notre exemple, appuyez sur Dest, puis
saisissez le numéro 88. Appuyez ensuite sur le bouton source SRC, puis saisissez le numéro 52. Appuyez sur
Take pour confirmer le routage.
Sélectionner les routages à l'aide de la molette
Que vous ayez ou non personnalisé les libellés des ports Videohub, vous pouvez utiliser la molette
pour naviguer dans les destinations et les sources. Cette méthode est un peu plus lente, mais elle
est pratique si vous voulez afficher la liste de tous les appareils et ports disponibles. Si vous avez
configuré votre Master Control Pro comme contrôleur NMOS, vous pouvez utiliser cette méthode
pour parcourir les équipements vidéo IP 2110 disponibles.
1 Appuyez sur le bouton de destination Dest. Le champ Destination de l'écran LCD
s'allume en bleu.
2 Si la grille Videohub est équipée du contrôle à distance RS-422, appuyez sur le bouton
jusqu'à ce que le bon niveau de routage soit sélectionné. Sinon, ignorez cette étape.
3 Tournez la molette dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles
d'une montre jusqu'à la destination souhaitée. La destination s'affiche sur l'écran LCD.
4 Appuyez sur le bouton source SRC, afin qu'il s'allume en blanc. Le champ Source de l'écran LCD
s'allume en bleu.
5 Tournez la molette jusqu'à la source souhaitée. La source s'affiche sur l'écran LCD.
6 Tant que vous n'avez pas confirmé le routage, le bouton
Take et le routage changera immédiatement, ou appuyez sur
routage n'aura lieu. Le Videohub Master Control Pro se réinitialise alors par défaut sur le dernier
routage affiché à l'écran.
Dans notre exemple, la molette permet d'afficher toutes les sources qui peuvent être envoyées vers la
destination VTR 1, en fonction du niveau de routage SDI. Quand vous tournez la molette, les noms des appareils
source sont affichés les uns après les autres pour que vous puissiez sélectionner la source de votre choix.
Sélectionner les routages à l'aide des boutons personnalisables et de la
molette
Si vous avez personnalisé les ports du Videohub ou si vous avez configuré votre Videohub Master
Control Pro comme contrôleur NMOS, vous pouvez utiliser les boutons personnalisables et
numériques ensemble pour trouver une courte liste de sources et de destinations. C'est la méthode
la plus rapide et la plus intuitive, car vous voyez le nom des appareils sans devoir retenir le numéro
des ports. Cette méthode est particulièrement utile si vous avez renommé les équipements par
type, par ex. VTR, Cam et Mon.
Take clignote en rouge. Appuyez sur
Clear et aucun changement de
