7 Geben Sie über das numerische Tastenfeld die Nummer für Ihr Quellgerät ein, z. B. „03" für die
Capture-Karte „Edit 03". Jede Nummerntaste leuchtet beim Drücken weiß auf.
8 Die TAKE-Taste blinkt so lange rot, bis Sie den neuen Signalweg bestätigt haben. Drücken Sie
TAKE, um den neuen Signalweg sofort anzunehmen. Wenn Sie CLEAR drücken, bleibt der
Signalweg unverändert. Das Videohub Master Control Pro kehrt mit dem zuletzt auf dem LCD
angezeigten Signalweg in den Ruhezustand zurück.
Es kann vorkommen, dass eine Ihrer für eine Quelle oder ein Ziel benutzerdefinierten Tasten blinkt,
ohne anschließend durchgehend zu leuchten. In diesem Fall verhindert das Videohub Master
Control Pro eine Betätigung der Taste, weil die Geräteart entweder nicht als Quell- oder Zielgerät
gekennzeichnet wurde oder nicht mit der aktuellen Routing-Ebene übereinstimmt. Beispiel:
Normalerweise sollten Kameras nicht als Zielgeräte und Bildschirme nicht als Quellgeräte konfiguriert
werden, weil diese Einstellungen nicht der RS-422-Routing-Ebene entsprechen. Näheres zum Ändern
dieser Einstellungen finden Sie im Abschnitt „Blackmagic Videohub Setup" unter „Button Mapping".

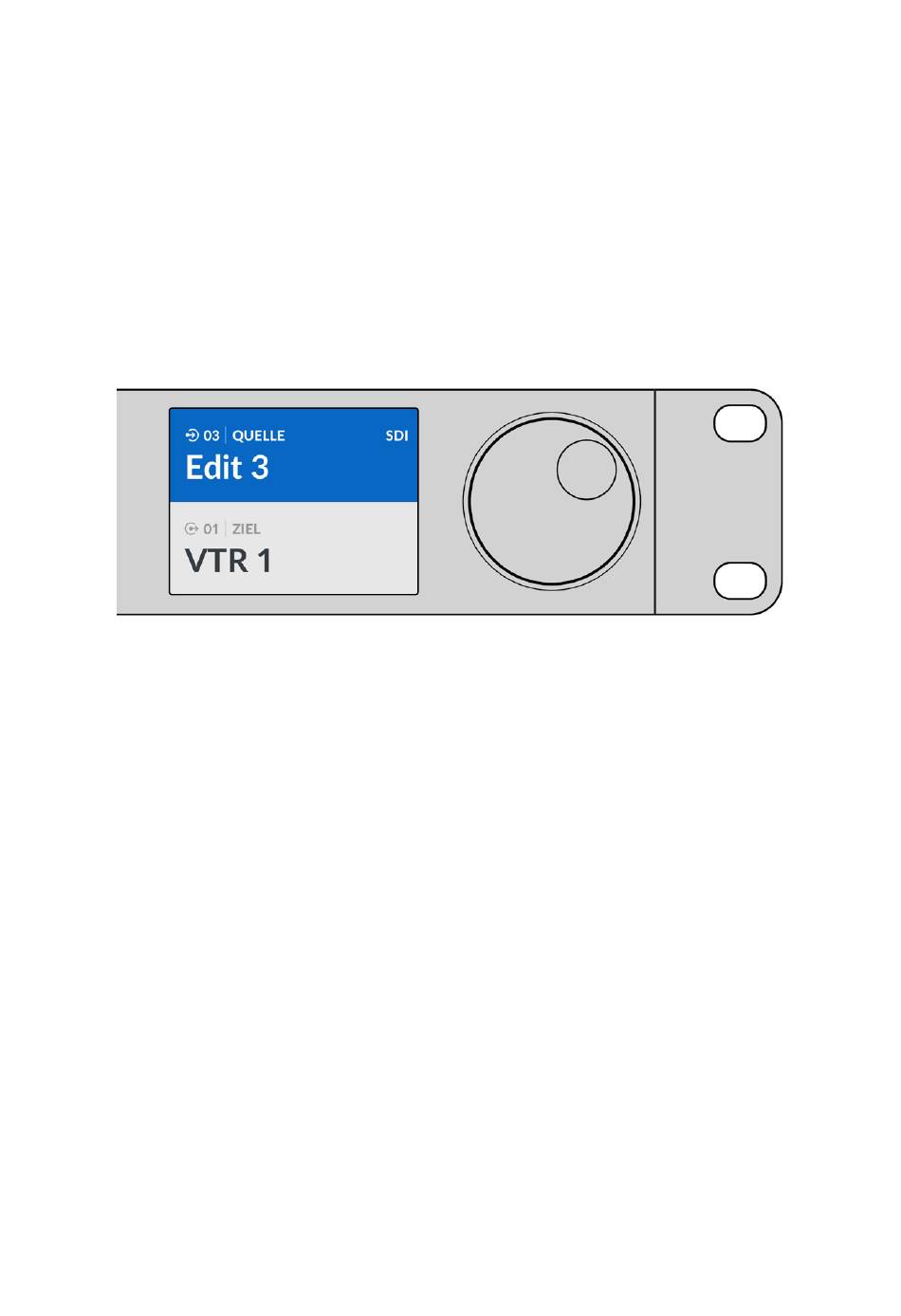

Wenn Sie beschlossen haben, „Edit 3" als Quelle und „VTR 1" als Ziel einzurichten, können Sie die
Signalwege direkt ohne Scrollen zuordnen.
1
Drücken Sie die mit DEST markierte Zieltaste. Drücken Sie die benutzerdefinierte VTR-Taste und
dann Taste „1". Das Ziel „VTR 1" erscheint im Zielfeld.
2 Drücken Sie die mit SRC markierte Quelltaste. Drücken Sie die benutzerdefinierte „Edit"-Taste
und dann die Taste „3". Nun erscheint „Edit 3" im Quellfeld.
3 Drücken Sie TAKE, um den neuen Signalweg zu bestätigen.
Über Routing-Ebenen
Wenn Ihre Videohub Kreuzschiene über Ports für RS-422-Decksteuerung verfügt, können Sie die
Listen der Quell- und Zielgeräte mit der LEVEL-Taste auf dem Videohub Master Control Pro
Steuerpanel nach Routing-Ebenen verkürzen.
Wenn Ihre Videohub Kreuzschiene keine RS-422-Decksteuerung unterstützt, oder Sie Ihr Videohub
Master Control Pro als NMOS-Controller eingerichtet haben, zeigt das LCD die Optionen „SDI" und
„NMOS" immer an. Sie brauchen sich dann nicht eingehender mit Routing-Ebenen zu beschäftigen.
Ändern von Routing-Ebenen
Um zwischen Routing-Ebenen zu wechseln, drücken Sie zunächst die mit DEST markierte Zieltaste.
Drücken Sie dann die LEVEL-Taste und durchlaufen Sie die Routing-Ebenen:
SDI 422
Wählen Sie diese Routing-Ebene, um Ihre Videoequipment-Liste auf Geräte zu beschränken, deren
Kennungen für Remote- und SDI-Ports einander entsprechen. Diese Ebene wird häufig für SDI-
Capture-Karten und VTR-MAZen verwendet, kann aber nicht mit Kameras und Bildschirmen genutzt
werden, weil diese keine RS-422-Fernsteuerports haben.
