Konfigurieren von GPIs
Das GPI and Tally Interface ist eine Schnittstelle mit acht GPIs zum Umschalten zwischen Koppelpunkten.
Das nachstehende Beispiel zeigt, wie GPI 1 bei Erkennen eines Kontaktschlusses auf Ihrer Videohub von
Eingang 12 auf Ausgang 1 umschaltet. Wenn Sie auf Ihrer CCU-Steuereinheit entsprechend die Joystick-
Steuerung bedienen, wird das an Eingang 12 geleitete Videosignal Ihrer Videohub als Vorschau auf Ihrem
Bildschirm angezeigt.

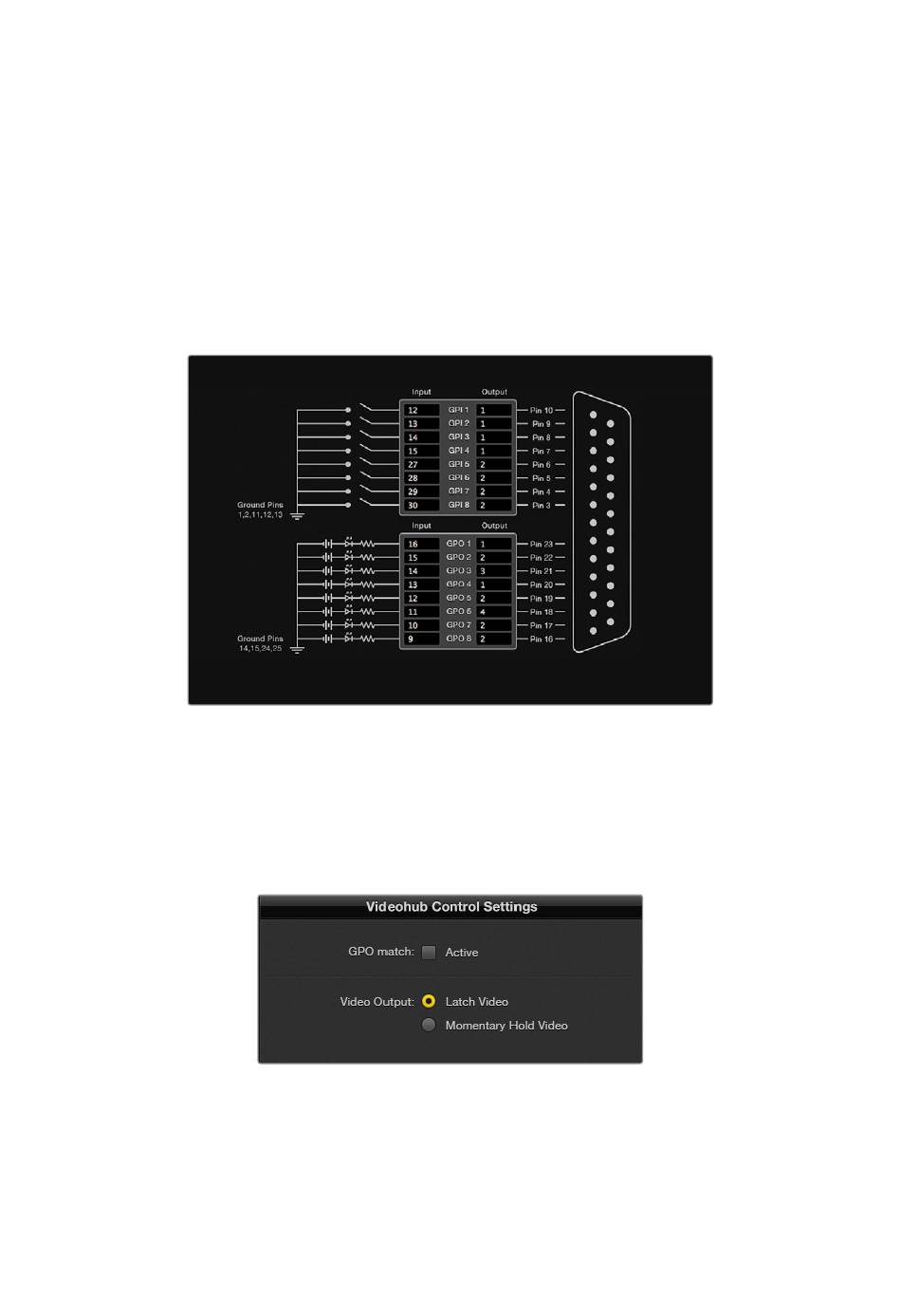

Koppelpunkte können sehr einfach in Videohub Hardware Panel Setup konfiguriert werden, indem Sie im
Diagramm auf die Eingabe- und Ausgabefelder klicken und dort die entsprechenden Nummern eingeben.
Auf der Videohub Bedienoberfläche gibt es Einstellungen für zwei Vorschaumöglichkeiten für die
Ausgabe von Ihrer Videohub.
Klicken Sie zum Ändern von Eingängen und Ausgängen für die Umschaltung zwischen
GPI-Koppelpunkten und Tally auf das Diagramm
Latch Video
Wenn Sie eine Ausgabe wie ausgewählt beibehalten wollen, wählen Sie die Option „Latch Video".
Mit dieser Funktion bleibt die über einen ausgewählten Koppelpunkt eingehende Eingabe nach
einmaliger Switch-Bestätigung über Ihre CCU so lange auf dem Bildschirm angezeigt, bis ein
anderer Koppelpunkt ausgewählt wird.
Wählen Sie die Option „Latch Video", wenn Sie eine Videovorschau
bis zur Auswahl eines neuen Koppelpunktes beibehalten möchten.
„Momentary Hold Video" kehrt bei Loslassen des CCU-Switches zur
Videovorschau des zuvor ausgewählten Koppelpunktes zurück
Momentary Hold Video
Mit dieser Option bewirken Sie, dass die Videovorschau der Ausgabe nach Loslassen des Switches
oder Joysticks auf Ihrer CCU zur vorherigen Eingabe zurückkehrt. Wenn Sie bspw. durch Antippen und
Halten Ihres Switches Eingabe 13 als Vorschau anzeigen und anschließend den Switch loslassen, wird
erneut Eingabe 12 auf Ihrem Vorschaumonitor eingeblendet.
