3 Digite o número do destino usando os botões numéricos, por exemplo, 3 para Estúdio 3. Cada
botão numérico piscará em dourado ao ser pressionado.
4 Gire o controle no sentido horário ou anti-horário até encontrar o destino desejado. Neste
exemplo, o LCD poderá exibir qualquer uma das opções VTR 3, Edit 3, Mon 3A ou Mon 3B. Se
cometer um erro, pressione o botão branco "Clear" e selecione outro número de destino.
5 Pressione o botão de origem marcado como "Src". O campo de origem será destacado em
azul no LCD.
6 Digite o número da fonte usando os botões numéricos, por exemplo, 3 para Estúdio 3. Cada
botão numérico piscará em branco ao ser pressionado.
7 Gire o controle no sentido horário ou anti-horário até encontrar a fonte desejada. Neste
exemplo, o LCD poderá exibir qualquer uma das opções VTR 3, Edit 3, Cam 3A ou Cam 3B.
Se cometer um erro, pressione o botão branco "Clear" e selecione outro número de fonte.
8 O botão "Take" piscará em vermelho, aguardando a confirmação da alteração de rota. Pressione
"Take" e a rota será alterada imediatamente. Caso contrário, pressione "Clear" para cancelar a
operação. O Videohub Master Control Pro retornará ao estado de espera com a última rota
exibida no LCD.

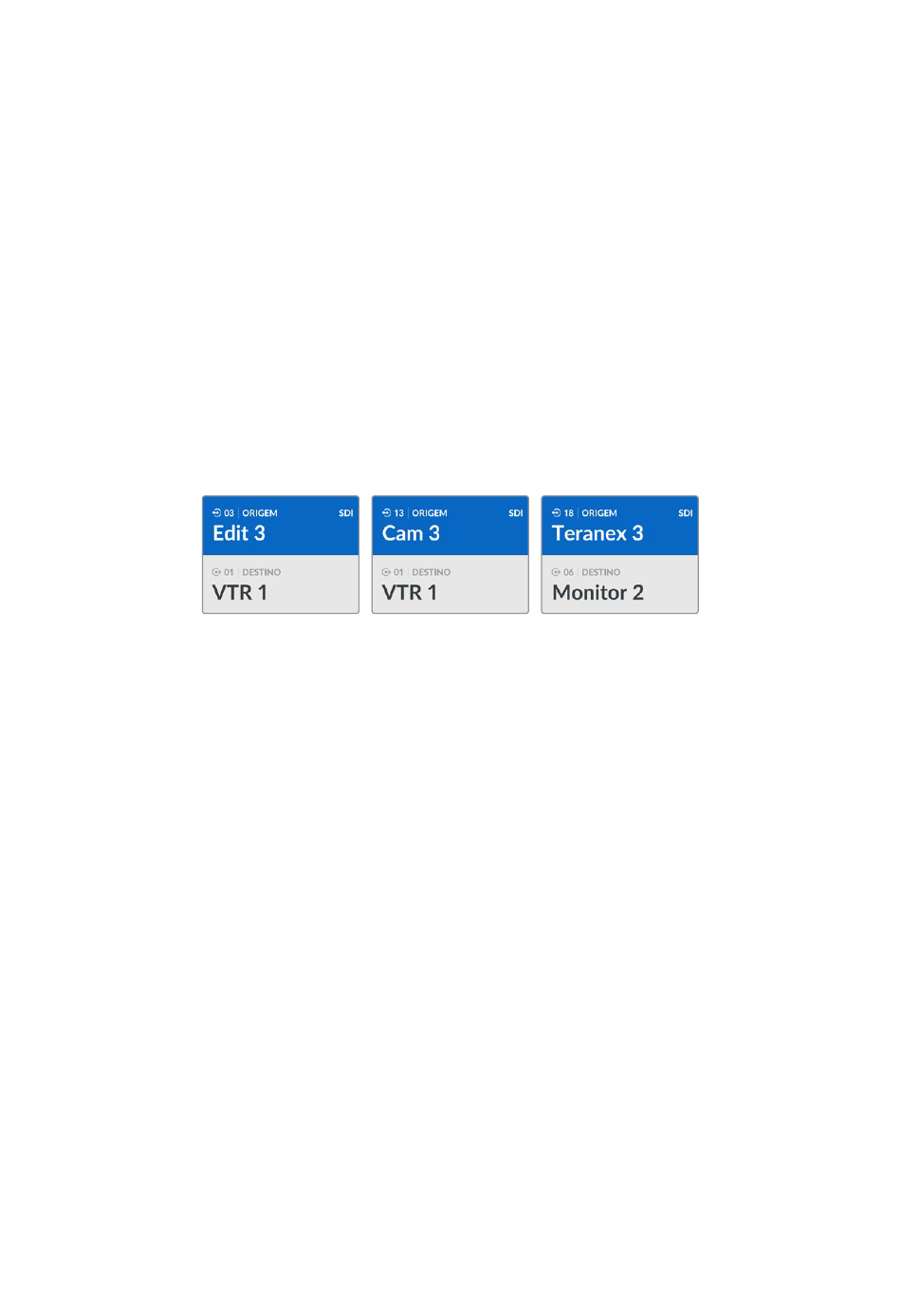

Neste exemplo, o botão numérico 3 foi selecionado para que apenas as fontes de
vídeo com o número 3 no rótulo sejam listadas no LCD ao girar o controle. Isso permite
encontrar rapidamente uma fonte de vídeo, pois a busca é limitada a um grupo de
equipamentos. O Videohub listará apenas os equipamentos do Estúdio 3.
Selecionar Rotas Usando Botões Personalizados e Numéricos
Se você personalizou os rótulos das portas do Videohub com nomes e números ou configurou o
Videohub Master Control Pro como um controlador NMOS, pode usar os botões personalizados e os
botões numéricos juntos para selecionar diretamente fontes e destinos. Esse método é extremamente
rápido e intuitivo, pois elimina a necessidade de percorrer listas de equipamentos, exigindo apenas
que você saiba quantos dispositivos de cada tipo existem, por exemplo, dois VTRs e quatro monitores.
Esse método é especialmente útil se os equipamentos forem rotulados por nome e número, como
VTR 01, VTR 02, Cam 01, Cam 02, Cam 03, Mon 01, Mon 02, Mon 03 e Mon 04.
1 Pressione o botão de destino marcado como "Dest". O campo de destino será destacado em
azul no LCD.
2 Se o seu roteador Videohub tiver controle remoto RS-422, pressione o botão "Level" até definir
o nível de roteamento adequado. Caso contrário, pule esta etapa.
3 Pressione um botão personalizado para o tipo de equipamento de destino, por exemplo, VTR.
O botão acenderá em dourado.
4 Digite o número do equipamento de destino usando os botões numéricos, por exemplo, 07
para VTR 07. Cada botão numérico piscará em dourado ao ser pressionado.
5 Pressione o botão de origem marcado como "Src". O campo de origem será destacado em
azul no LCD.
6 Pressione um botão personalizado para o tipo de equipamento de origem, por exemplo, uma
placa de captura. O botão acenderá em branco.
Usar o Videohub Master Control Pro 459
