Blackmagic Design Videohub Master Control Pro Installations- Und Bedienungsanleitung Seite 125

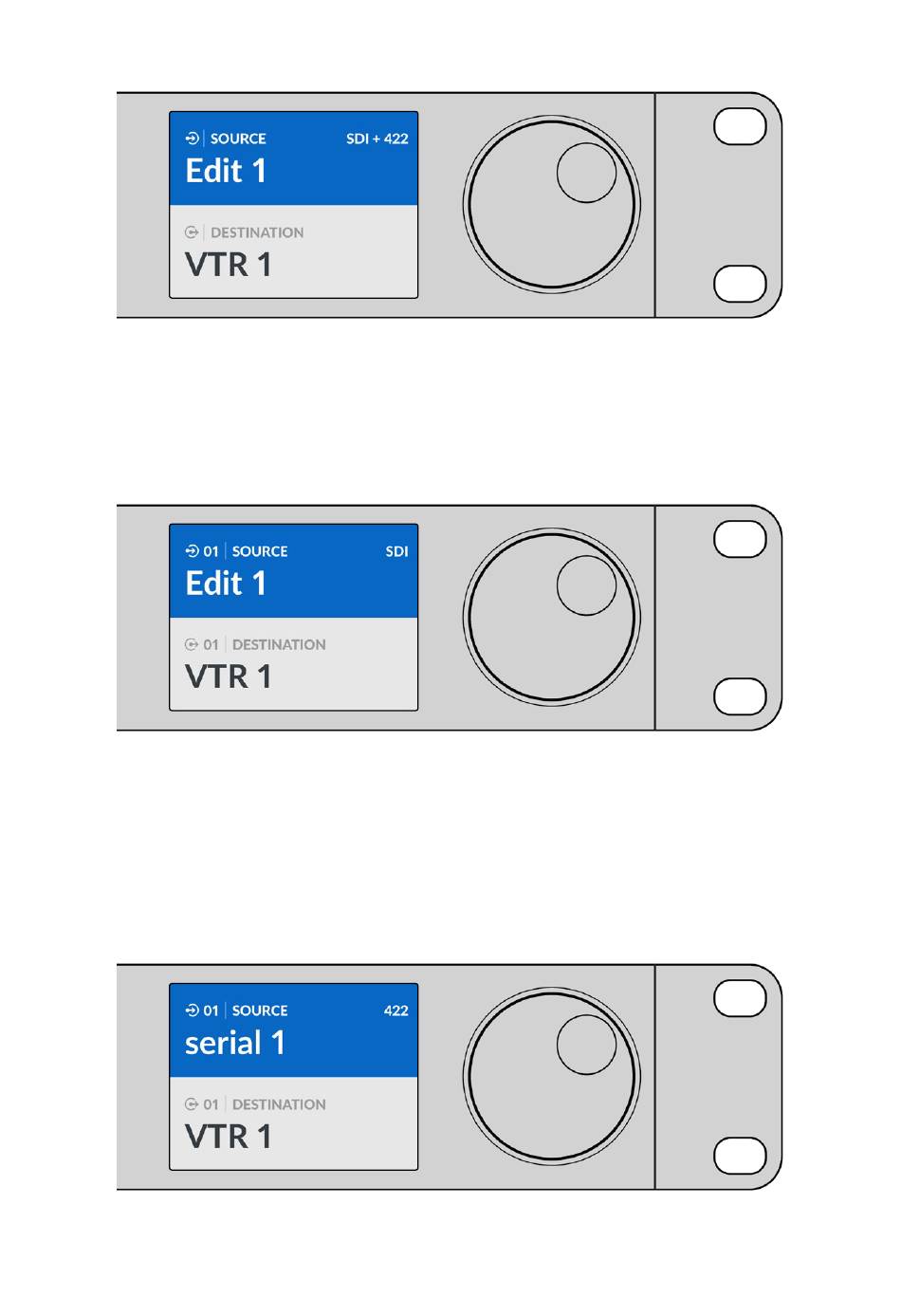

Choisissez le niveau de routage SDI 422 si vous ne voulez afficher que les appareils vidéo SDI possédant un
port RS-422. Dans notre exemple, la carte d'acquisition Edit 1 et le magnétoscope VTR 1 sont affichés parce
qu'ils possèdent tous les deux des ports SDI et RS-422.
SDI
Affiche toutes les sources et destinations SDI. Choisissez ce niveau de routage si vous voulez
afficher tous les appareils vidéo SDI, par ex. les caméras, moniteurs, cartes d'acquisition et
magnétoscopes, même s'ils n'ont pas de port RS-422.
Choisissez le niveau SDI si vous voulez afficher tous les appareils vidéo SDI. Dans notre exemple, la carte
d'acquisition Edit 1 et le magnétoscope VTR 1 sont affichés parce qu'ils possèdent tous les deux des ports SDI.
422
Choisissez ce niveau si vous voulez afficher tous les appareils vidéo qui possèdent un port RS-
422. Toutes les sources et les destinations seront triées en fonction du nom du port RS-422,
même si elles sont associées à des ports SDI ou si elles sont associées à des ports SDI dont les
libellés correspondent. Ce niveau est souvent utilisé avec des cartes d'acquisition SDI et des
magnétoscopes. Il permet d'afficher les panneaux de contrôle et les serveurs qui contrôlent les
appareils à distance.
Choisissez le niveau 422 si vous voulez voir tous les appareils vidéo qui possèdent un port RS-422, même si
leurs libellés ne correspondent pas ou s'il s'agit d'un contrôleur à distance. Dans notre exemple, les libellés de la
carte d'acquisition Edit 1 et du port Serial 1 ne correspondent pas. Elle est donc uniquement affichée si le niveau
de routage est réglé sur 422.
Utiliser le Videohub Master Control Pro 125
