Roteamento Videohub Usando SDI
Depois que o painel de controle físico Videohub estiver conectado a um Videohub na rede, você
pode usar os botões do painel frontal para alternar rotas. Esta seção do manual explica como
configurar um roteamento SDI básico usando o Videohub Master Control Pro e o Videohub Smart
Control Pro.
Videohub Master Control Pro
O painel frontal do Videohub Master Control Pro conta com botões de seleção de origem e destino
e um controle giratório. Use esses controles para alternar uma rota básica.

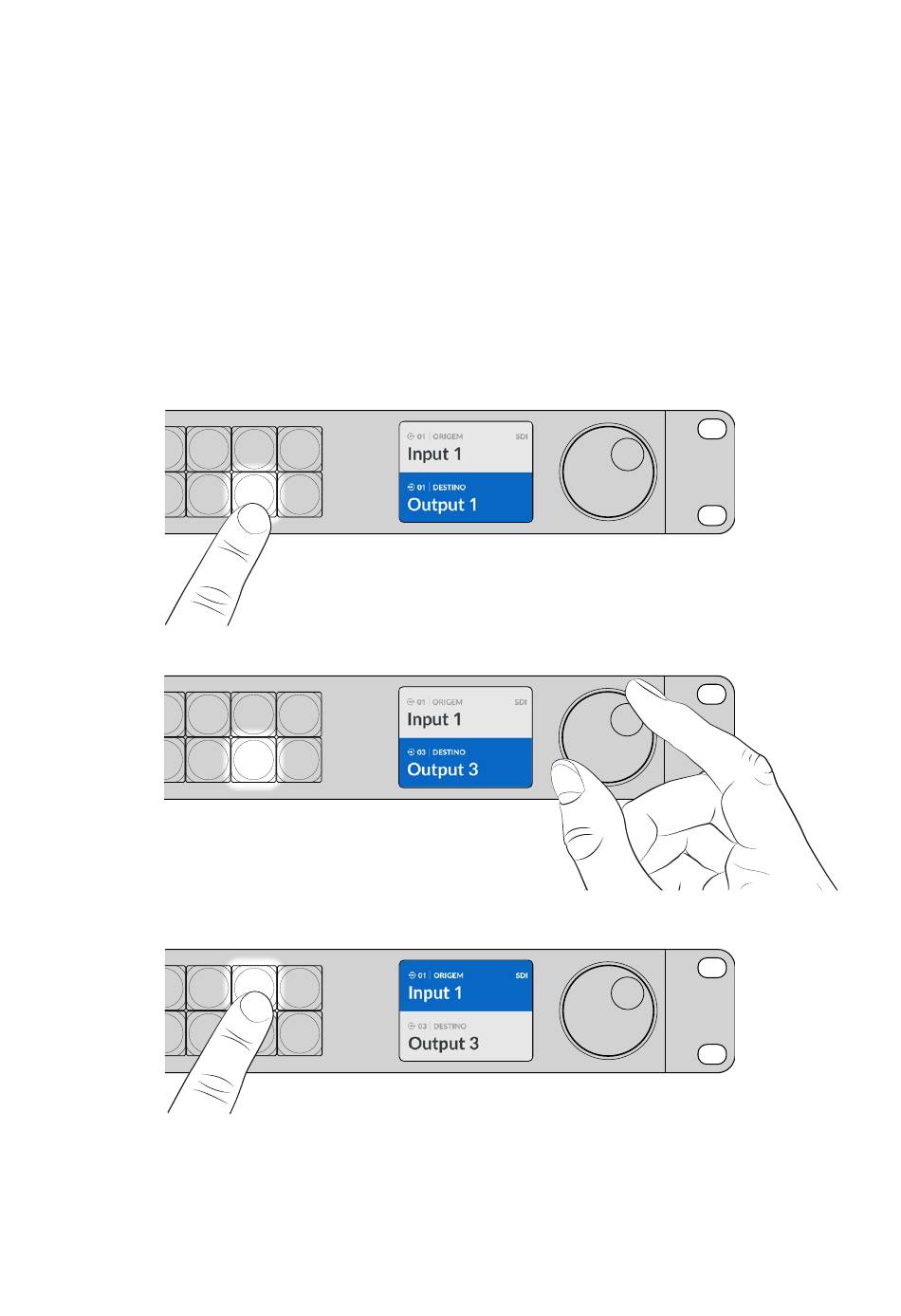

Para alternar uma rota:
1 Pressione o botão "Dest" para ativar a seleção do destino.
SRC CLEAR
LEVEL DEST
2 Gire o controle para navegar pelas saídas de destino disponíveis.
SRC CLEAR
LEVEL DEST
3 Pressione o botão "Src" para ativar a seleção da entrada de origem.
SRC CLEAR
LEVEL DEST
4 Use o controle giratório para selecionar uma entrada de origem. Quando a fonte for escolhida, o
botão "Take" piscará para que você confirme a rota pressionando "Take". Para cancelar,
pressione "Clear".
TAKE
TAKE
TAKE
