4 Ruota la manopola in senso orario o antiorario fino alla destinazione desiderata. In base a
questo esempio, il display LCD mostrerà VTR 3, Edit 3, Mon 3A o Mon 3B. Se fai un errore,
premi il pulsante bianco CLEAR e premi il numero corretto.
5 Premi il pulsante SRC. Il display LCD evidenzierà in blu il campo Source.
6 Premi i pulsanti numerati per comporre il numero della fonte, in questo caso 3. I pulsanti
premuti lampeggeranno in bianco.
7
Ruota la manopola in senso orario o antiorario fino alla fonte desiderata. In questo esempio,
il display LCD mostrerà VTR 3, Edit 3, Cam 3A o Cam 3B. Se fai un errore, premi il pulsante
bianco CLEAR e premi il numero corretto.
8 Il pulsante TAKE lampeggerà in rosso, in attesa di conferma del cambio di percorso. Premi
TAKE per confermarlo o CLEAR per annullarlo. Videohub Master Control Pro tornerà allo
stato di inattività e mostrerà il percorso attivo sul display LCD.

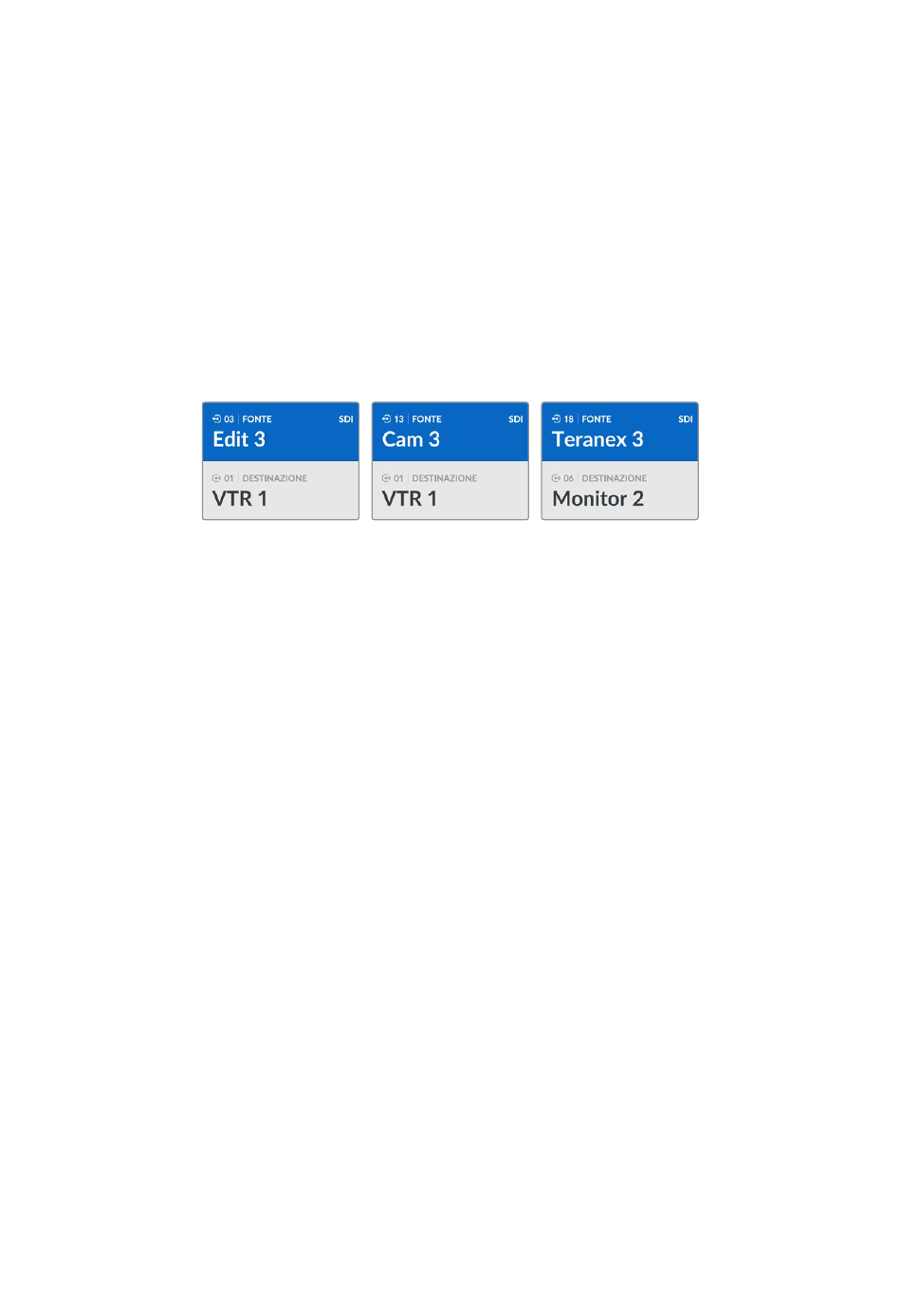

In questo esempio è stato premuto il pulsante 3, quindi le fonti video che compaiono
sul display LCD ruotando la manopola sono solo quelle la cui etichetta contiene il
numero 3. Così facendo è possibile trovare la fonte video desiderata molto più
velocemente perché la lista di fonti è limitata ai dispositivi presenti nello Studio 3
Creare percorsi usando i pulsanti programmabili e numerici
Se hai personalizzato con nomi o numeri le etichette delle porte della matrice Videohub o
impostato Videohub Master Control Pro come controller NMOS, puoi usare i pulsanti
programmabili e numerici per selezionare fonti e destinazioni. È un metodo molto veloce e
intuitivo perché non dovrai scorrere una lista di dispositivi ma semplicemente ricordare quanti
dispositivi ci sono per categoria, per esempio due VTR e quattro monitor.
Per facilitare la ricerca consigliamo di etichettare i dispositivi con un nome e con un numero, per
esempio VTR 01, VTR 02,
1 Premi il pulsante DEST. Il display LCD evidenzierà in blu il campo Destination.
2 Se la tua matrice Videohub è dotata della porta RS-422 di controllo remoto, premi il
pulsante LEVEL per impostare il livello di instradamento opportuno. In assenza della porta
RS-422, ignora questo passaggio.
3 Premi il pulsante che hai programmato per una categoria di dispositivi destinazione, per
esempio VTR. Il pulsante si illuminerà in giallo.
4 Premi i pulsanti numerati per comporre il numero della destinazione, per esempio 07 per
VTR 07. I pulsanti premuti lampeggeranno in giallo.
5 Premi il pulsante SRC. Il display LCD evidenzierà in blu il campo Source.
6 Premi il pulsante che hai programmato per una categoria di dispositivi sorgente, per
esempio "schede di acquisizione". Il pulsante si illuminerà in bianco.
7 Premi i pulsanti numerati per comporre il numero del dispositivo sorgente, per esempio 3
per la scheda di acquisizione Edit 03. I pulsanti premuti lampeggeranno in bianco.
Cam 01, Cam 02, Cam 03, Mon 01, Mon 02, Mon 03 e Mon
Usare Videohub Master Control Pro
04.
