Настройка переключения в два шага
1 Установите слайдер Number of Destinations на нужное значение.
2 Чтобы выполнить настройку кнопок приемников, подсвеченных золотистым цветом,
нажимайте их по одной в программном интерфейсе. В поле Router SDI Out A введите номер
выходного порта коммутатора Videohub, к которому подключено приемное устройство. Если
оно получает сигнал Dual Link или Quad Link SDI, потребуется также ввести номер выходного
порта в поля Router SDI Out B, C и D. Поле Router Remote используется в том случае, когда на
приемник также передается сигнал через RS-422 для управления рекордером.
3 Для подтверждения нажмите OK. По мере увеличения числа кнопок приемников
уменьшается число доступных кнопок источников.
4 Чтобы выполнить настройку кнопок источников, нажимайте их по одной в программном
интерфейсе.
5 В поле Router SDI In A введите номер входного порта коммутатора Videohub, к которому
подключено исходное устройство. Если оно получает сигнал Dual Link или Quad Link SDI,
потребуется также ввести номер входного порта в поля Router SDI Out B, C и D. Поле Router
Remote используется в том случае, когда из источника также передается сигнал через
RS-422 для управления рекордером.
6 Для подтверждения нажмите OK.
Число макрокоманд
Макрокоманды позволяют нажатием одной кнопки изменять одновременно
до 16 направлений коммутации.
1 С помощью слайдера Number of Macros активируйте до 10 кнопок. По мере увеличения их
числа уменьшается количество доступных кнопок источников.
2 Нажмите зеленую кнопку макрокоманды, чтобы открыть окно Macro. Введите
соответствующие данные в полях источников и приемников (максимум 16 пар).
3 После завершения щелкните OK, чтобы сохранить направления маршрутизации и
закрыть окно.

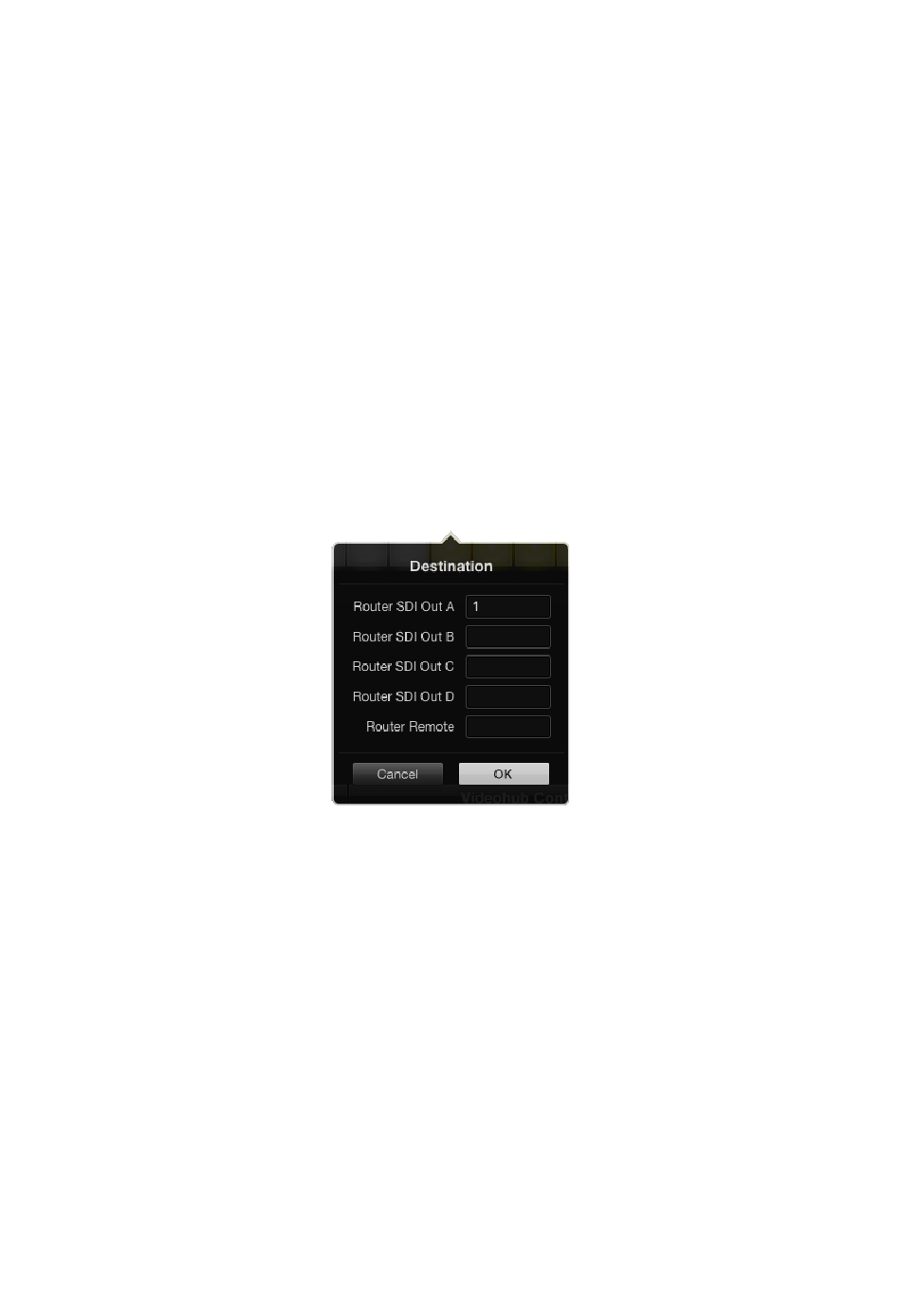

Щелкните кнопку приемника, чтобы изменить
ее настройки
