1 Naciśnij przycisk kierunku docelowego z etykietą DEST. Pole docelowe zostanie
podświetlone na niebiesko na wyświetlaczu LCD.
2 Jeśli router Videohub jest wyposażony w zdalne sterowanie RS-422, naciskaj przycisk
LEVEL do momentu ustawienia odpowiedniego poziomu routingu dla posiadanego sprzętu.
Jeśli nie, możesz pominąć ten krok.
3 Naciśnij przycisk skonfigurowany dla typu urządzenia docelowego, np. VTR.
Przycisk powinien zaświecić się na złoto.
4 Obracaj pokrętłem w prawo lub w lewo do momentu znalezienia żądanego kierunku
docelowego. W tym przykładzie docelowy VTR zostanie wyświetlony na wyświetlaczu
LCD. W przypadku pomyłki należy nacisnąć biały przycisk
wyświetlenia prawidłowego kierunku docelowego.
5 Naciśnij przycisk źródła SRC. Pole źródła zostanie podświetlone na niebiesko na
wyświetlaczu LCD.
6 Naciśnij przycisk skonfigurowany do typu sprzętu źródłowego, np. karty przechwytującej.
Przycisk powinien zaświecić się na biało.
7 Obracaj pokrętłem w prawo lub w lewo do momentu znalezienia żądanego źródła. W tym
przykładzie źródłowa karta przechwytująca jest wyświetlona na ekranie LCD. W przypadku
pomyłki należy nacisnąć biały przycisk
prawidłowego źródła.
8 Przycisk TAKE będzie migał na czerwono, oczekując na potwierdzenie zmiany ścieżki. Po
naciśnięciu przycisku
naciśnij CLEAR, a zmiana ścieżki nie nastąpi. Videohub Master Control Pro powróci wtedy
do stanu spoczynku z najnowszą ścieżką wyświetloną na ekranie LCD.
Jeśli dowolny przycisk skonfigurowany do źródła lub kierunku docelowego miga, ale nie
pozostaje podświetlony, Videohub Master Control Pro uniemożliwia wybranie przycisku,
ponieważ typ sprzętu nie został oznaczony jako źródło lub kierunek docelowy lub nie jest
zgodny z bieżącym poziomem ścieżki. Na przykład kamera nie powinna być zwykle ustawiana
jako kierunek docelowy, a monitor nie powinien być ustawiany jako źródło. Aby dowiedzieć
się, jak to zmienić, zapoznaj się z sekcją „Konfigurowanie Videohub Master Control Pro".

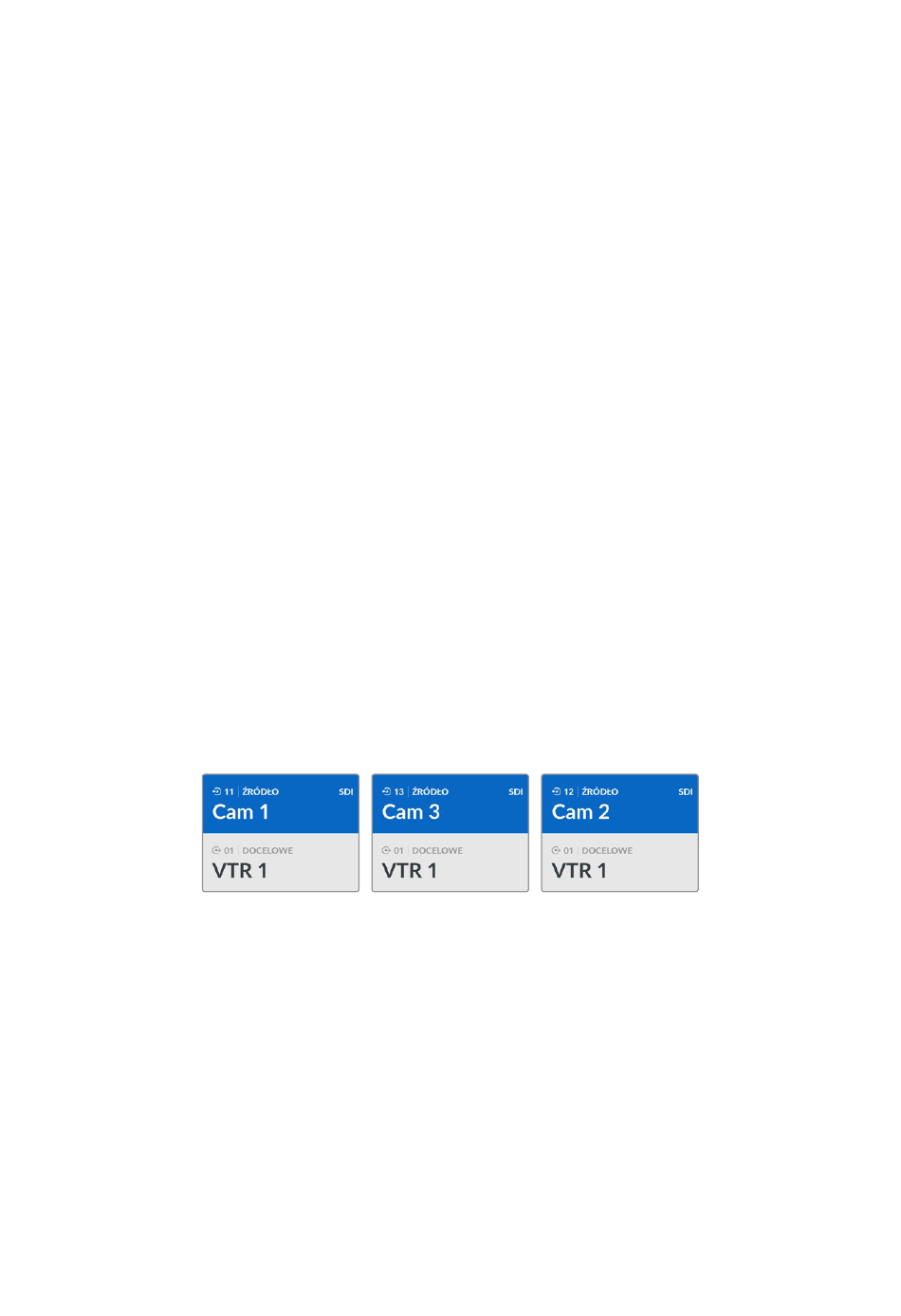

W tym przykładzie wybrano skonfigurowany przycisk Cam, dzięki czemu tylko kamery
będą wyświetlane jako źródła na wyświetlaczu LCD po obróceniu pokrętła. Zapewnia
to szybki sposób na znalezienie źródła wideo, ponieważ wystarczy przewinąć
listę urządzeń.
Wybieranie ścieżek za pomocą przycisków numerycznych i pokrętła
Po skonfigurowaniu etykiet portów Videohub za pomocą numerów lub ustawieniu Videohub
Master Control Pro jako sterownika NMOS, można użyć przycisków numerycznych i pokrętła,
aby znaleźć skróconą listę źródeł i kierunków docelowych. Jest to szybka i intuicyjna metoda,
ponieważ wystarczy przewinąć listę urządzeń i nie trzeba pamiętać żadnych numerów portów,
co jest pomocne w przypadku oznaczania grup urządzeń numerami, przykładowo w celu
wskazania lokalizacji. Na przykład cały sprzęt w Studio 3 może być oznaczony jako VTR3,
Edit 3, Cam 3A, Cam 3B, Mon 3A i Mon 3B itd.
1 Naciśnij przycisk kierunku docelowego z etykietą DEST. Pole docelowe zostanie
podświetlone na niebiesko na wyświetlaczu LCD.
CLEAR
TAKE ścieżka zostanie natychmiast zmieniona. W przeciwnym razie
CLEAR i przewijać do momentu
i przewijać do momentu wyświetlenia
