3 Используя кнопки с цифрами, введите номер порта для приемника сигнала (например, 3
для Studio 3). При нажатии каждая такая кнопка будет мигать золотистым цветом.
4 Поверните круглую ручку по часовой стрелке или против нее для перехода к
соответствующему устройству. В данном примере на ЖК-дисплее можно отобразить
VTR 3, Edit 3, Mon 3A или Mon 3B. В случае ошибки нажмите CLEAR и выберите другой
номер приемника.
5 Нажмите кнопку SRC. Поле источника сигнала на ЖК-дисплее будет выделено
синим цветом.
6 Используя кнопки с цифрами, введите номер порта для источника сигнала (например, 3
для Studio 3). При нажатии каждая такая кнопка будет мигать белым цветом.
7 Поверните круглую ручку по часовой стрелке или против нее для перехода к
соответствующему источнику. В данном примере на ЖК-дисплее можно отобразить
VTR 3, Edit 3, Cam 3A или Cam 3B. В случае ошибки нажмите CLEAR и выберите другой
номер источника.
8
Кнопка TAKE станет мигать красным цветом до подтверждения нового направления
маршрутизации. После ее нажатия оно будет мгновенно изменено. Для отмены нажмите
CLEAR. В этом случае направление останется прежним. Панель Videohub Master Control
Pro вернется в режим ожидания, а на ЖК-дисплее отобразится последнее направление
маршрутизации.

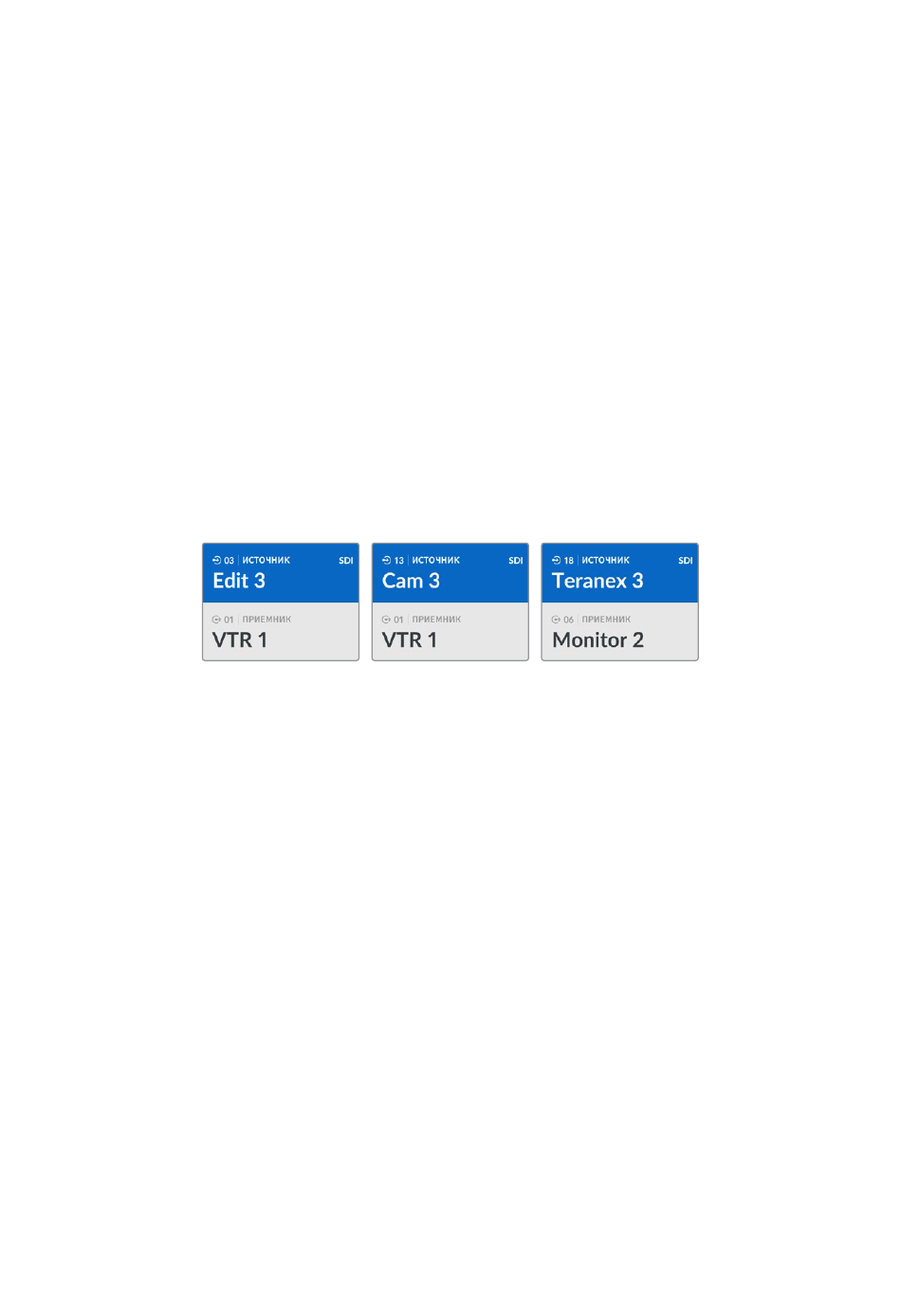

В этом примере нажата кнопка с цифрой 3, поэтому при повороте круглой ручки на
ЖК-дисплее будут отображаться только те источники, ярлыки которых содержат
данную цифру. Когда список оборудования ограничен по какому-либо признаку
(например, только техника в студии №3), можно быстро найти нужное устройство.
Назначение маршрутизации с помощью настраиваемых и кнопок с цифрами
Если порты коммутатора Videohub имеют индивидуальные ярлыки с именами и номерами
или панель Videohub Master Control Pro служит контроллером NMOS, настраиваемые кнопки
и клавиши с цифрами можно использовать совместно для прямого выбора источников и
приемников сигнала. Это очень быстрый и интуитивно понятный способ, потому что поиск
по списку оборудования не требуется: нужно всего лишь помнить количество единиц для
каждого вида техники (например, два видеомагнитофона и четыре монитора).
Он особенно удобен в тех случаях, когда оборудование имеет ярлыки с именами и номерами
(например, VTR 01, VTR 02, Cam 01, Cam 02, Cam 03, Mon 01, Mon 02, Mon 03 и Mon 04).
1 Нажмите кнопку DEST. Поле приемника сигнала на ЖК-дисплее будет выделено
синим цветом.
2 Если коммутатор Videohub имеет порт RS-422 для удаленного управления, нажимайте
кнопку LEVEL до тех пор, пока не перейдете к нужному уровню. В противном случае
пропустите этот шаг.
3 Нажмите кнопку, которая настроена для работы с устройствами-приемниками
определенного типа (например, VTR). Она загорится золотистым цветом.
4 Используя кнопки с цифрами, введите номер для приемника сигнала (например, 07 для
VTR 07). При нажатии каждая такая кнопка будет мигать золотистым цветом.
5 Нажмите кнопку SRC. Поле источника сигнала на ЖК-дисплее будет выделено синим цветом.
6 Нажмите кнопку, которая настроена для работы с источниками сигнала определенного
типа (например, плата захвата). Она загорится белым цветом.
