SDI kullanarak Videohub Yönlendirme
Videohub donanım kontrol paneliniz ağınızdaki bir Videohub'a bağlandıktan sonra,
yönlendirmeleri değiştirmek için ön panel butonlarını kullanabilirsiniz. Kılavuzun bu bölümü,
Videohub Master Control Pro ve Videohub Smart Control Pro kullanılarak basit bir SDI
yönlendirmenin nasıl uygulanacağını gösterir.
Videohub Master Control Pro
Videohub Master Control Pro'nun ön panelinde, kaynak ve hedef butonlarının yanı sıra bir döner
düğme bulunur. Basit bir yönlendirmeyi değiştirmek için bu kontrolleri kullanın.

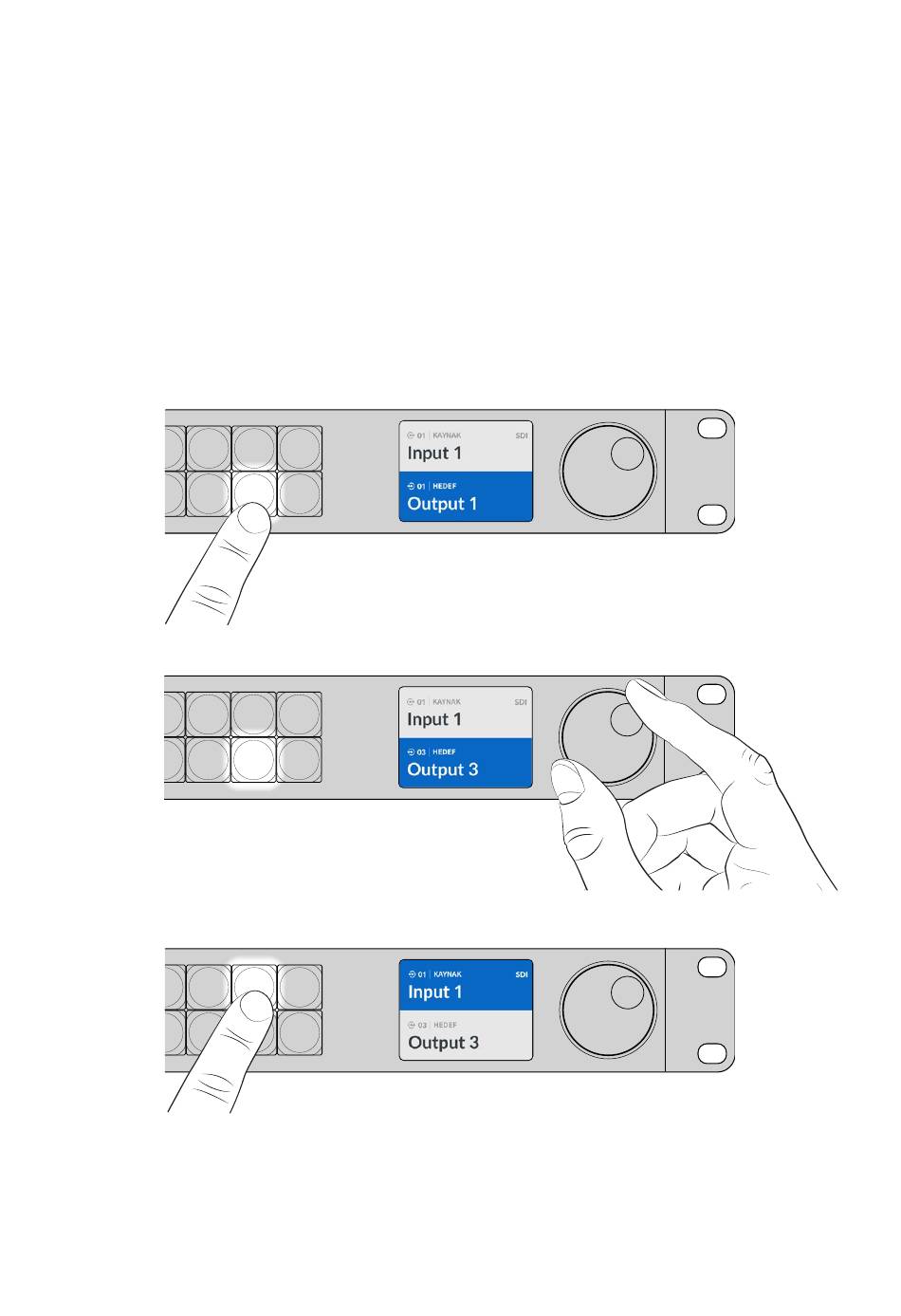

Bir yönlendirmeyi değiştirmek için:
1 Hedef çıkışı seçimini etkinleştirmek için "dest" butonuna basın.
SRC CLEAR
LEVEL DEST
2 Müsait olan hedef çıkışlar arasında gezinmek için döner düğmeyi kullanın.
SRC CLEAR
LEVEL DEST
3 Şimdi, kaynak giriş seçimini etkinleştirmek için "src" butonuna basın.
SRC CLEAR
LEVEL DEST
4 Bir kaynak girişi seçmek için döner düğmeyi kullanın. Kaynak seçildiğinde, "take" butonu
yanıp söner ve "take" butonuna basarak yönlendirmeyi onaylayabilirsiniz, fakat
yönlendirmeyi iptal etmek isterseniz "clear" butonuna basın.
TAKE
TAKE
TAKE
