Настройка Tally-индикации
Tally-индикатор обычно представляет собой лампочку на передней панели камеры, которая
горит при передаче сигнала в эфир. Такое визуальное обозначение состояния может
использоваться и на другом оборудовании.
Устройство GPI and Tally Interface имеет восемь настраиваемых выходов GPO, которые
передают сигнал индикации на камеру или, при определенном направлении маршрутизации,
на другую технику. В приведенном на предыдущей странице примере GPO 1 активируется в
том случае, когда видео со входа 16 на коммутаторе Videohub выводится на выход 1.
Направление маршрутизации можно легко настроить в утилите Videohub Hardware Panel Setup
с помощью приведенной диаграммы: достаточно просто ввести номера в полях Input и Output.
GPO match (Применить к GPO)
Чтобы скопировать настройки GPI в секцию GPO, активируйте опцию GPO match. С такой
конфигурацией индикатор состояния включается при каждом изменении направления
маршрутизации.
Когда данная опция активирована, секция GPO на диаграмме будет недоступна для
редактирования до тех пор, пока с GPO match не уберут флажок.

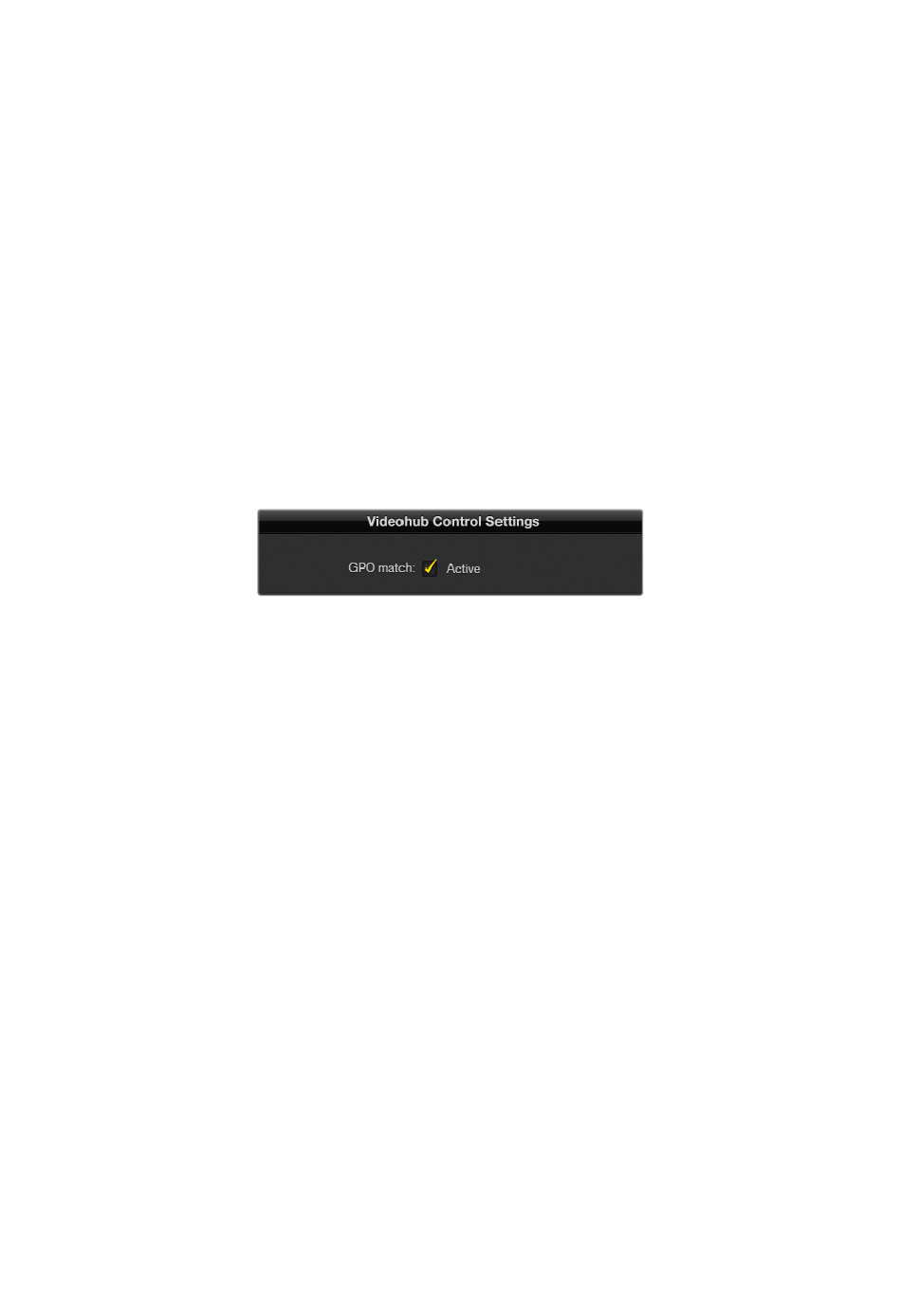

Чтобы скопировать настройки GPI в секцию GPO, активируйте
опцию GPO match
Последовательное соединение нескольких устройств GPI and Tally Interface
GPI and Tally Interface имеет по восемь входов и выходов, чего достаточно для съемки
большинства телепрограмм. Если же используется более восьми камер, можно подключить
второе и даже третье устройство GPI and Tally Interface.
GPI and Tally Interface имеет два Ethernet-порта. Один можно использовать для подсоединения
к коммутатору Videohub, а другой — к дополнительному блоку GPI and Tally Interface.
1 Подключите питание к первому устройству GPI and Tally Interface.
2 С помощью стандартного Ethernet-кабеля RJ45 подключите порт IN на GPI and Tally
Interface к коммутатору Videohub или к компьютерной сети.
3 Подключите питание ко второму устройству GPI and Tally Interface.
4 С помощью стандартного Ethernet-кабеля RJ45 подключите разъем OUT первого блока
GPI and Tally Interface к порту IN второго.
Если можно обеспечить их питанием, допускается добавление устройств GPI and Tally
Interface в любом необходимом количестве.
Когда применяется несколько единиц GPI and Tally Interface, иногда трудно определить,
какая из них задействована в данный момент. Щелкните конкретное устройство GPI and
Tally Interface в окне Videohub Control Panels и нажмите кнопку Identify. На выбранном
устройстве рядом с портом IN загорится светодиод.
