Если на Videohub сохранены оригинальные ярлыки всех SDI-интерфейсов и портов дистанционного
управления, изменить направление маршрутизации можно простым вводом номера порта. В этом

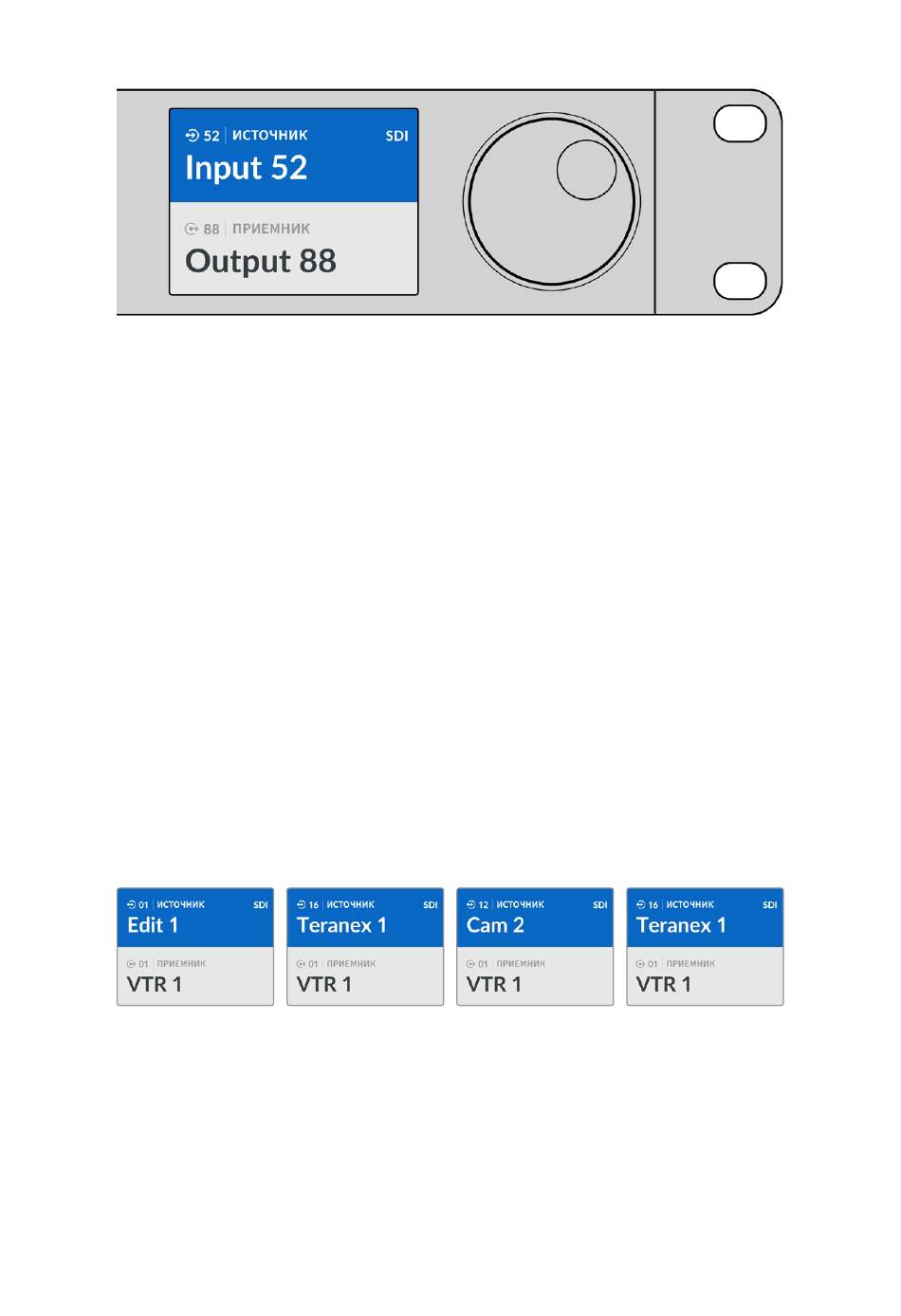

примере нажмите кнопку DEST и введите номер 88 Затем нажмите кнопку SRC и введите номер 52.
Используйте кнопку TAKE, чтобы подтвердить изменение направления маршрутизации.
Назначение маршрутизации с помощью круглой ручки
Независимо от того, настроены или нет пользовательские ярлыки для портов коммутатора
Videohub, просмотреть источники и приемники сигнала всегда можно с помощью круглой
ручки. Это самый медленный способ работы, однако он позволяет увидеть все доступные
устройства и их разъемы, в том числе подключенное IP-оборудование 2110, когда аппаратная
панель Videohub Master Control Pro применяется в качестве контроллера NMOS.
1 Нажмите кнопку DEST. Поле приемника сигнала на ЖК-дисплее будет выделено синим цветом.
2 Если коммутатор Videohub имеет порт RS-422 для удаленного управления, нажимайте
кнопку LEVEL до тех пор, пока не перейдете к нужному уровню. В противном случае
пропустите этот шаг.
3 Поверните круглую ручку по часовой стрелке или против нее для перехода к
соответствующему устройству. Приемник будет показан на ЖК-дисплее.
4 Нажмите кнопку SRC, чтобы она загорелась белым цветом. Поле источника сигнала на
ЖК-дисплее будет выделено синим цветом.
5 С помощью круглой ручки перейдите к нужному источнику. Он будет показан на ЖК-дисплее.
6 Кнопка TAKE станет мигать красным цветом до подтверждения нового направления
маршрутизации. После ее нажатия оно мгновенно изменится. Для отмены используйте
кнопку CLEAR. Панель Videohub Master Control Pro возвращается в режим ожидания, а на
ЖК-дисплее отображается последнее направление маршрутизации.
В этом примере круглую ручку используют для просмотра всех источников, которые можно назначить
для приемника VTR 1 при уровневой настройке SDI. При ее повороте последовательно отображаются
наименования соответствующего оборудования для облегчения поиска.
Назначение маршрутизации с помощью настраиваемых
кнопок и круглой ручки
Если порты коммутатора Videohub имеют пользовательские ярлыки или панель Videohub Master
Control Pro служит контроллером NMOS, настраиваемые кнопки и круглую ручку можно применять
совместно для поиска по сокращенному списку источников и приемников сигнала. Это быстрый и
интуитивно понятный способ, потому что количество устройств ограничено, а помнить номера
портов не нужно. Он особенно удобен в тех случаях, когда ярлыки присвоены по типу
оборудования (например, VTR, Cam или Mon).
Работа с панелью Videohub Master Control Pro 361
