Instradare flussi SDI da Videohub
Quando il pannello di controllo Videohub è connesso a una matrice Videohub sulla tua rete,
puoi usare i suoi pulsanti per cambiare percorso. Questa sezione del manuale spiega come
cambiare il percorso del video SDI da Videohub Master Control Pro e da Videohub Smart
Control Pro.
Videohub Master Control Pro
Il lato frontale di Videohub Master Control Pro ospita pulsanti per le fonti e per le destinazioni, e
una manopola. Usa congiuntamente i pulsanti e la manopola per cambiare percorso.

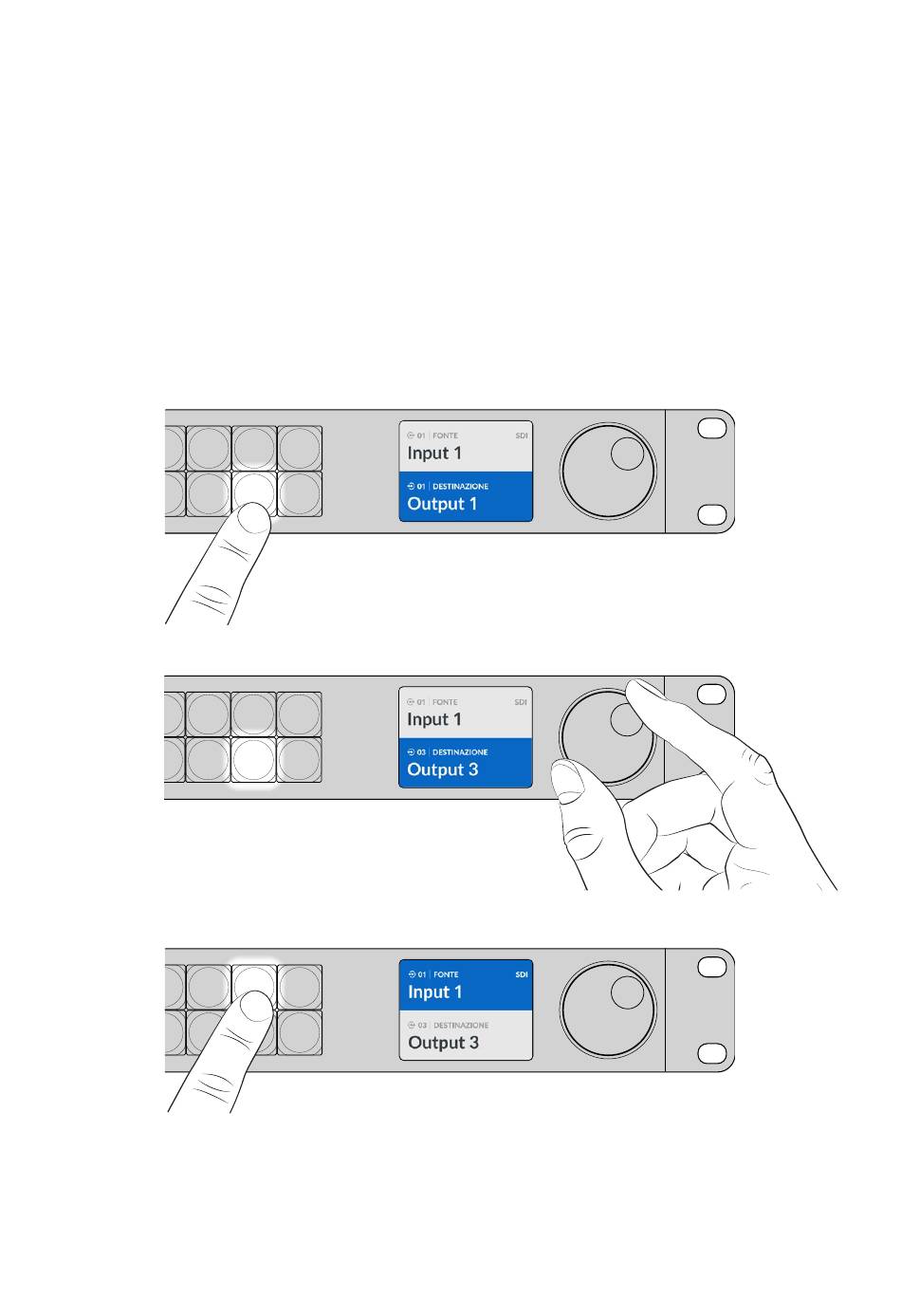

Per cambiare percorso:
1 Premi il pulsante DEST per abilitare la selezione della destinazione.
SRC CLEAR
LEVEL DEST
2 Ruota la manopola per scorrere tra le destinazioni disponibili.
SRC CLEAR
LEVEL DEST
3 Premi il pulsante SRC per abilitare la selezione della fonte.
SRC CLEAR
LEVEL DEST
4 Ruota la manopola per selezionare una fonte. Dopo aver selezionato una fonte, premi il
pulsante TAKE lampeggiante per confermare il percorso oppure premi CLEAR per
annullarlo.
TAKE
TAKE
TAKE
