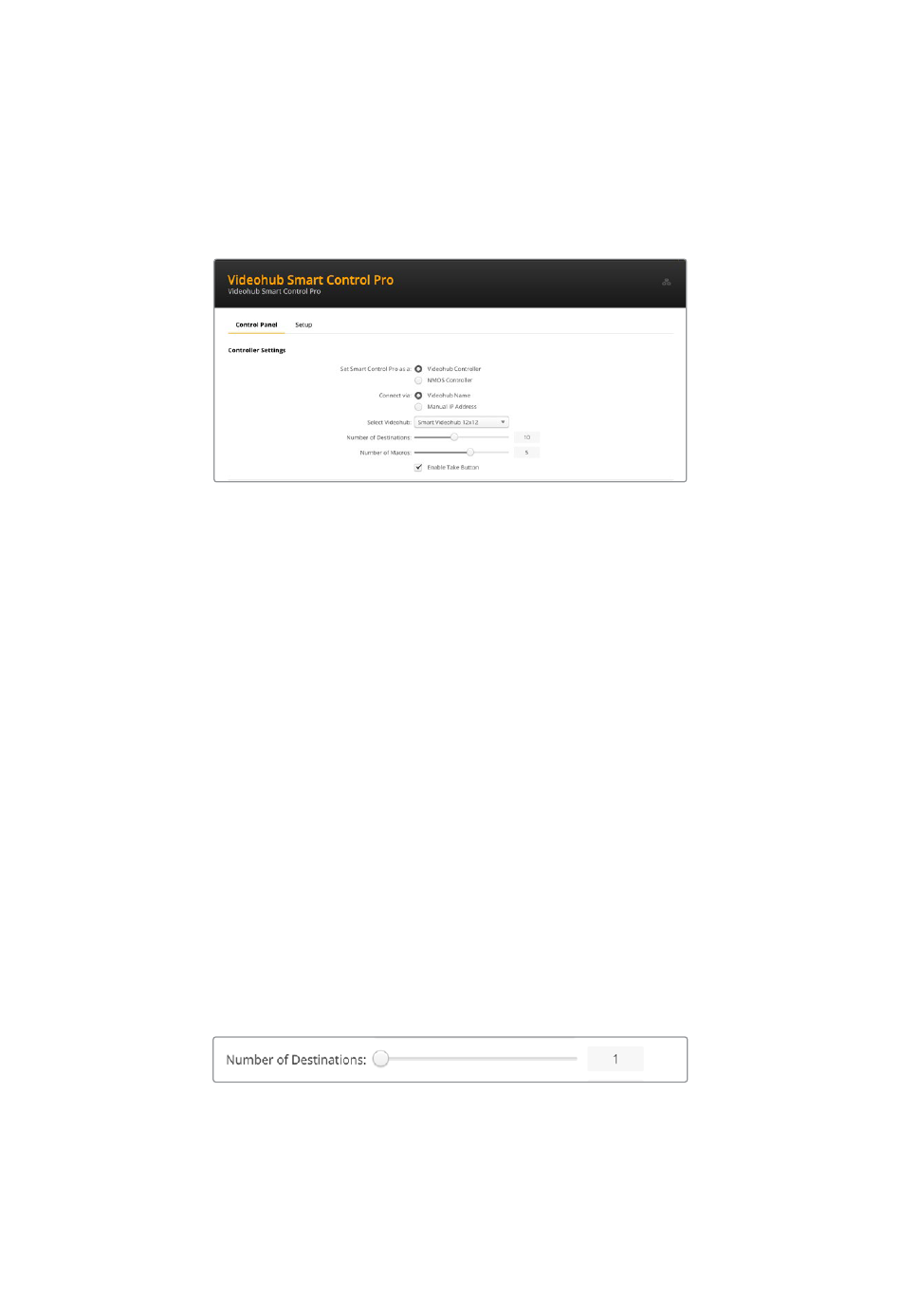

„Control Panel"-Tab
Der „Control Panel"-Tab bietet Optionen zum Einrichten Ihres Videohub Steuerpanels als Videohub-
oder NMOS-Controller. Überdies können Sie dort die Anzahl von Makros und die Anzahl der Ziele
auf Ihrem Videohub Smart Control Pro einrichten. Im „Button Mapping"-Fenster können Sie die
Tasten an der Frontblende Ihres Videohub Hardware-Controllers mit Kennzeichnungen versehen.
Controller-Einstellungen
Einrichten als „Videohub Controller" oder „NMOS Controller"
Hier richten Sie Ihr Videohub Hardware-Steuerpanel als „Videohub Controller" oder „NMOS
Controller" ein.
Anschließen an eine Videohub Kreuzschiene
Wenn Sie Ihr Videohub Hardware-Steuerpanel als Videohub-Controller eingerichtet haben, können
Sie wählen, ob Sie eine Videohub Kreuzschiene anhand ihres Namens oder durch die manuelle
Eingabe der IP-Adresse der Kreuzschiene verbinden.
Um eine Videohub über den Namen auszuwählen, klicken Sie auf „Connect via Videohub Name".
Wählen Sie dann die zu steuernde Videohub Kreuzschiene aus der Liste aus. Wählen Sie zum
Verbinden einer Videohub über ihre IP-Adresse „Connect via Manual IP Address". Geben Sie dann
die IP-Adresse der Kreuzschiene in das Feld „Manual IP Address" ein.
Konfigurieren des Videohub Smart Control Pro
Um Ihr Videohub Smart Control Pro Steuerpanel als Cut-Bus- oder YX-Controller zu konfigurieren
und um Tasten zu kennzeichnen, verwenden Sie im „Control Panel"-Fenster unter „Button Mapping"
den Zielschieberegler „Number of Destinations".
Konfigurieren als Cut-Bus
Bei einem als Cut-Bus-Controller konfigurierten Videohub Smart Control Pro repräsentiert jede
Taste an der Frontblende eine Quelle, für die es nur ein Ziel gibt.
Cut Bus Setup:
1 Setzen Sie den Schieberegler für „Number of Destinations" auf „1".
2 Geben Sie im „Button Mapping"-Fenster unter „Set Destination to" die Einstellungen für das Ziel vor.
Wenn Ihr Videohub Smart Control Pro als Videohub-Controller eingerichtet ist, gehen Sie zum
„SDI Signal"-Menü, um dort Single-, Dual- oder Quad-Link-SDI vorzugeben. Richten Sie bei
Verwendung von Dual- oder Quad-Link für jeden Link ein Ziel ein. Wenn Ihre Videohub auch
RS-422-Decksteuersignale an ein Zielgerät routet, richten Sie das im „Router Remote"-Feld ein.
Klicken Sie auf den Pfeil rechts vom „Set Destination to"-Feld.
