Konfigurieren des Videohub Smart Control Pro
Videohub Hardware Panel Setup lässt Sie für jedes Videohub Steuerpanel die Hardware-Funktionen
individualisieren.
Anzahl der Ziele
Das Videohub Smart Control lässt sich als Cut-Bus- oder XY-Controller konfigurieren.Als Cut-Bus-
Controller konfiguriert, steht jeder Button für eine SDI-Quelle und es gibt nur ein Ziel.
Als XY-Controller konfiguriert, kann das Videohub Smart Control Pro mit bis zu 24 Zielen arbeiten.
Die Quell-Buttons leuchten weiß, die Ziel-Buttons goldfarben. Diese Konfiguration verwenden Sie,
wenn Sie nicht jedem Zielgerät ein separates Videohub Smart Control Pro zuweisen wollen.

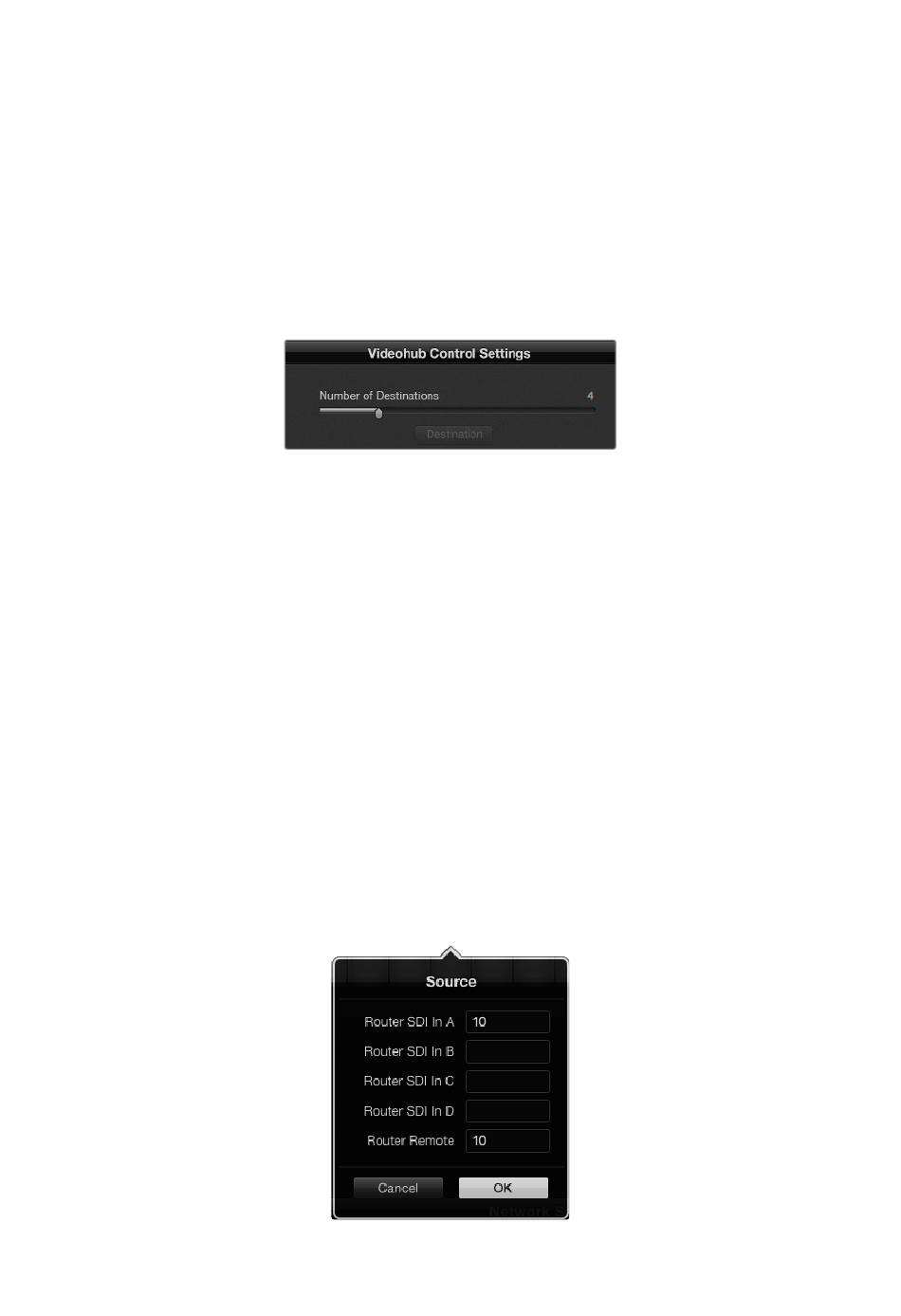

Ein für mehrere Zielgeräte konfiguriertes
Videohub Smart Control Pro
Konfiguration als Cut-Bus
1 Setzen Sie den Schieberegler „Number of Destinations" für Ihr Ziel auf den Wert „1".
2 Klicken Sie auf den Ziel-Button „Destination". Geben Sie in das Feld „Router SDI Out A" die
Nummer des Videohub Ausgangsports ein, mit dem das Zielgerät verbunden ist. Wenn Ihr
Zielgerät SDI-Signale für Dual Link oder Quad Link empfängt, müssen Sie ggf. zusätzlich noch
die Nummer eines Ausgangsports in die Felder „Router SDI Out B" bzw. C oder D eingeben.
Für den Fall, dass Ihre Videohub RS-422-Decksteuersignale an ein Zielgerät routet, gibt es
zudem das Feld „Router Remote".
3 Klicken Sie zur Bestätigung auf OK. Alle Quell-Buttons werden weiß angezeigt, um sie als
Quellen zu identifizieren.
4 Klicken Sie auf der Bedienoberfläche auf die einzelnen weißen Buttons, um die Quell-Buttons
zu konfigurieren.
5 Geben Sie in das Feld „Router SDI In A" die Nummer des Videohub Eingangsports ein, an den
das Quellgerät angeschlossen ist. Wenn Ihr Zielgerät SDI-Signale für Dual Link oder Quad Link
empfängt, müssen Sie ggf. zusätzlich noch die Nummer eines Eingangsports in die Felder
„Router SDI In B" bzw. C oder D eingeben. Für den Fall, dass Sie mit Ihrer Videohub von einem
Quellgerät aus RS-422-Decksteuersignale routen, gibt es das Feld „Router Remote".
6 Klicken Sie zur Bestätigung auf OK.
Geben Sie die Nummer des Videohub Ports
ein, an den das SDI-Gerät angeschlossen ist
