Configurer le tally
Le tally est un voyant situé à l'avant de la caméra qui permet d'identifier facilement la caméra à
l'antenne. Mais il peut également être utilisé sur d'autres appareils pour savoir s'ils sont
allumés ou non.
La GPI and Tally Interface comporte huit GPO configurables qui envoient un signal tally vers les
caméras ou vers les autres appareils, sous certaines conditions de points de croisement. Dans
l'exemple précédent, GPO 1 s'activera dès que l'entrée Input 16 est routée vers Output 1.
Les points de croisement peuvent être configurés sur le Videohub Hardware Panel Setup en
cliquant simplement dans les champs Input et Output du diagramme.
GPO Match
Cochez la case GPO Match pour copier la configuration des points de croisement des GPI aux GPO.
Cela peut être utile si vous souhaitez voir un voyant tally lorsque vous changez le routage
sur les GPI.
Lorsque cette case est cochée, la partie du diagramme représentant le GPO sera grisée et ne
pourra pas être modifiée.

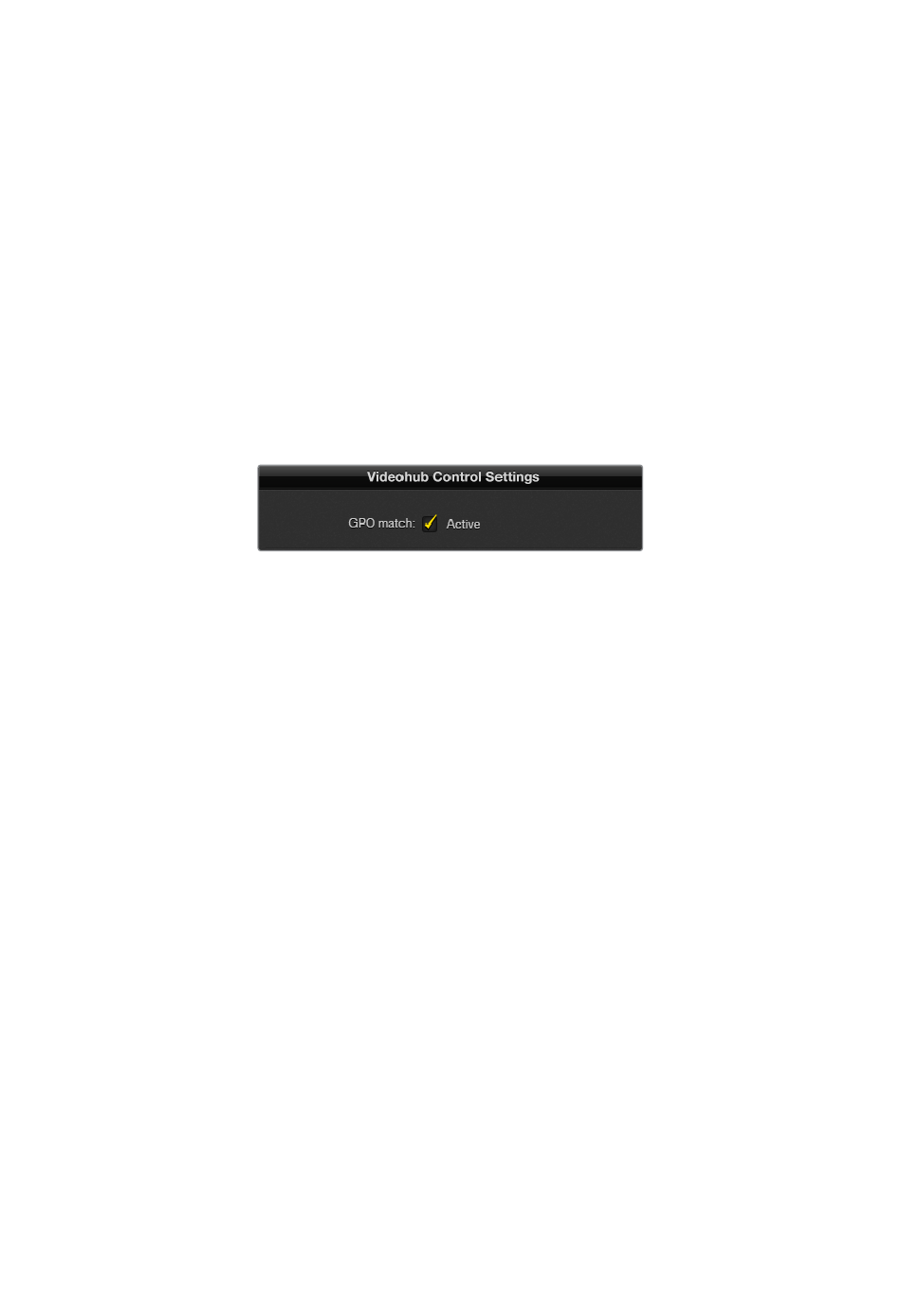

Cochez la case
croisement des GPI
Relier en chaîne des GPI and Tally Interface
La GPI and Tally Interface prend en charge 8 GPI et 8 GPO à la fois, ce qui est suffisant pour la
plupart des productions télévisuelles. Toutefois, si vous souhaitez utiliser plus de huit caméras, vous
pouvez choisir de relier en chaîne d'autres GPI and Tally Interface.
La GPI and Tally Interface est dotée de deux ports Ethernet. Vous pouvez ainsi connecter un port à
un Videohub et l'autre à d'autres GPI and Tally Interface.
1 Allumez la première GPI and Tally Interface.
2 À l'aide d'un câble Ethernet RJ45 standard, reliez le Videohub ou le réseau au port Ethernet IN
de la GPI and Tally Interface.
3
Allumez la deuxième GPI and Tally Interface.
4 À l'aide d'un câble Ethernet RJ45 standard, reliez le port Ethernet OUT de la première GPI and
Tally Interface au port Ethernet IN de la deuxième GPI and Tally Interface.
Vous pouvez répéter ces opérations autant de fois que vous le voulez. Il faut juste que l'alimentation
parvienne bien à tous les appareils.
Il est parfois compliqué de savoir sur quelle GPI and Tally Interface vous travaillez. Sélectionnez
alors la GPI and Tally Interface dans la fenêtre Videohub Control Panels et cliquez sur le bouton
Identify. Le voyant LED à côté du port Ethernet IN sur l'appareil sélectionné s'allume.
GPO Match pour copier la configuration des points de
Configurer les GPI 140
