Dispositivo GPI and Tally Interface
Este dispositivo es una alternativa económica para producciones multicámara donde un operador
de unidades de control requiere alternar entre señales de varias cámaras visualizadas en un solo
monitor. Permite configurar hasta 8 GPI y GPO.
Las entradas GPI envían comandos a la matriz a través de la conexión Ethernet para visualizar la
señal de la cámara seleccionada en el monitor del operador en ciertas condiciones de puntos de
cruce. Por su parte, las salidas GPO transmiten la señal de la luz piloto a las cámaras u otros
dispositivos bajo determinadas condiciones de puntos de cruce.
Consulte el diagrama de pines en la parte trasera de la unidad al fabricar su cable
personalizado.
Preparación de la unidad GPI and Tally Interface
Esta unidad se configura mediante el programa
instalar la última versión antes de utilizar la unidad.
1 Conecte la fuente de alimentación a la unidad GPI and Tally Interface.
2 Conecte la unidad al equipo informático mediante un cable USB tipo A a tipo B.
3 Abra el programa. Este detectará si la unidad había sido configurada anteriormente para
emplearse con una matriz Videohub. En ese caso, no habrá que realizar cambios. De lo
contrario, aparecerá un mensaje advirtiendo que había sido empleada con un mezclador ATEM
y será necesario volver a configurarla. Haga clic en Yes. Después de unos instantes, la unidad
estará lista para usarse con una matriz Videohub.

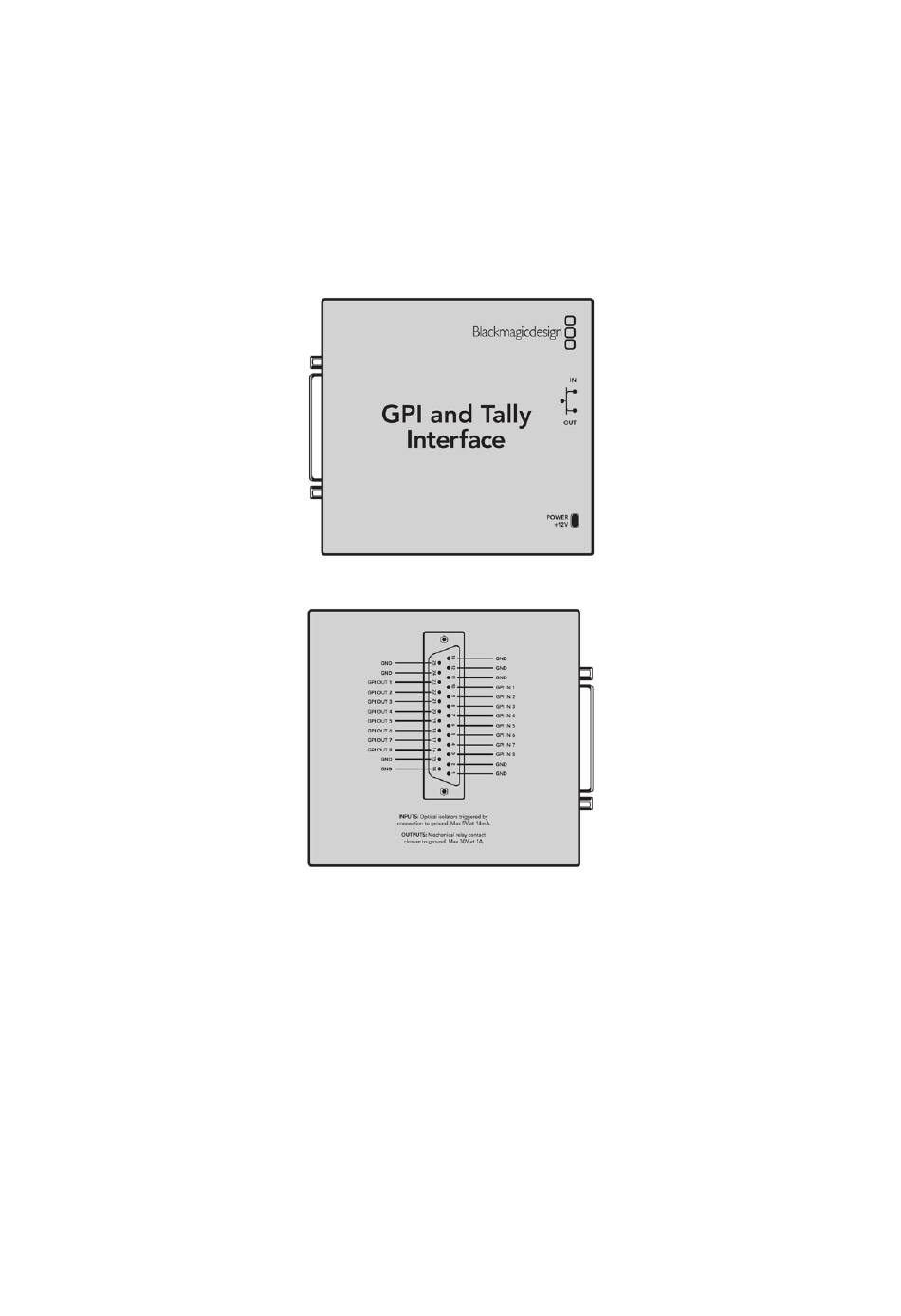

Dispositivo GPI and Tally Interface
Diagrama de pines del conector DB25
Videohub Hardware Panel Setup. Es necesario
Programa Videohub Hardware Panel Setup 232
