Uso del panel Videohub Master
Control Pro
Los controles frontales de este modelo brindan la posibilidad de seleccionar fuentes y destinos
rápidamente mediante el mando giratorio y los botones numerados personalizables.
Selección de fuentes y destinos
El modelo Videohub Master Control Pro brinda distintas opciones para seleccionar y alternar entre
fuentes y destinos con suma rapidez, dependiendo de si se han personalizado los nombres de los
puertos previamente en la matriz, si se prefieren introducir de manera directa o si el equipo se ha
configurado como controlador NMOS.
Este panel de control funciona conceptualmente igual que cualquier otro dispositivo similar.
Para asignar una fuente a un destino:
1 Oprima el botón DEST
giratorio para encontrar el destino deseado.
2 Presione el botón SRC
de fuente.
3 Presione el botón TAKE

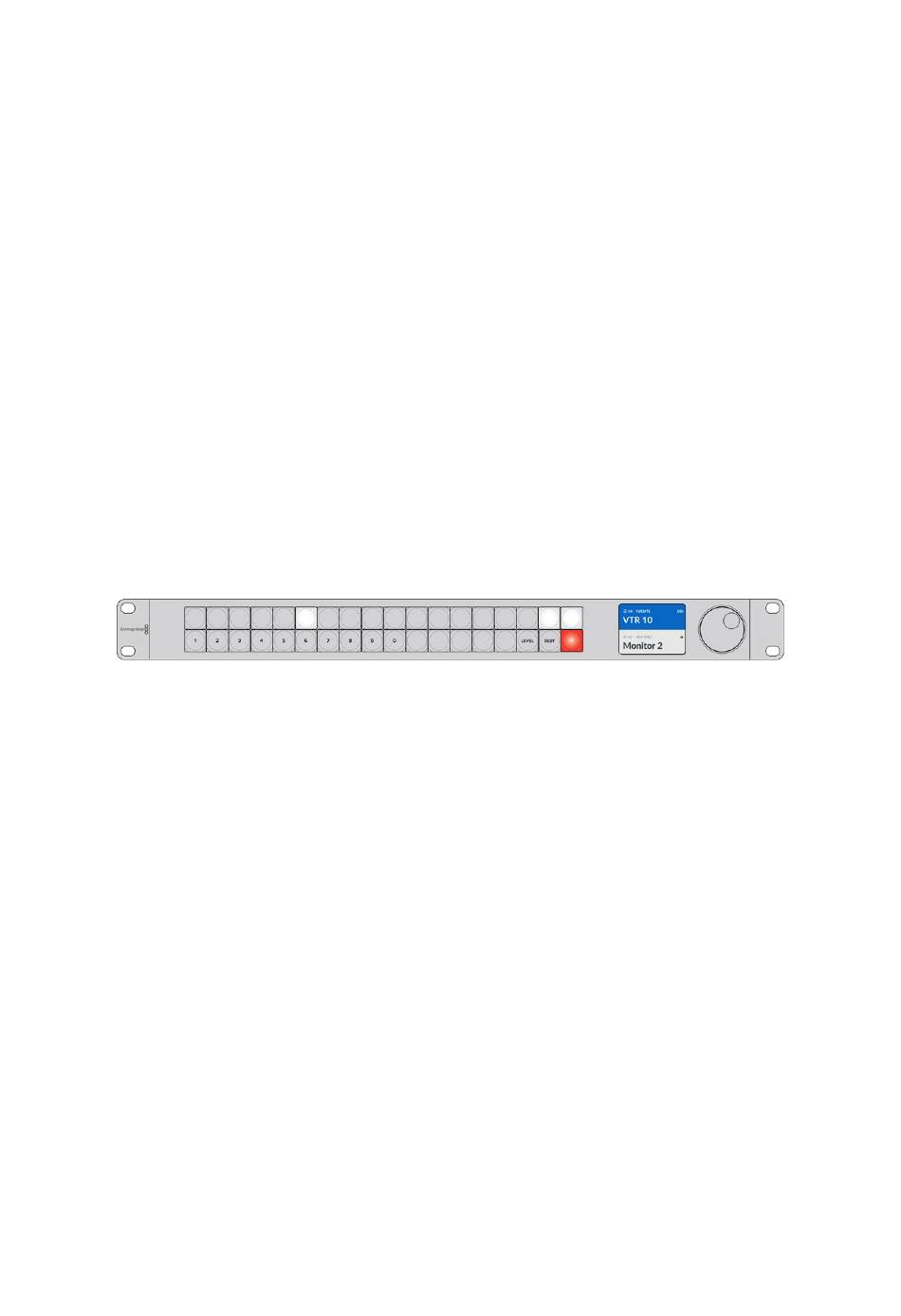

Panel frontal indicando que se ha seleccionado una nueva fuente
Cómo seleccionar dispositivos introduciendo el número de los puertos
Si se han mantenido las etiquetas predeterminadas para los puertos SDI y de control remoto, basta
con introducir el número de la conexión para realizar cambios en la distribución de la señal. Este
método es rápido, pero requiere que se recuerden los números correspondientes o contar con un
sistema que brinde información acerca de qué equipos están conectados a cada puerto de
la matriz.
1 Oprima el botón DEST. El campo correspondiente al destino se destacará en azul en la pantalla.
2 Si la matriz Videohub cuenta con puertos de control remoto RS-422, presione el botón
hasta que se haya configurado el nivel de distribución adecuado para los equipos conectados.
En caso contrario, puede ignorar este paso.
3 Introduzca el número del puerto de destino usando los botones numéricos. Cada botón
parpadeará en amarillo una vez que haya sido presionado. El puerto de destino se visualizará
en la pantalla. Si se ha equivocado de número, presione el botón blanco
reintrodúzcalo.
4 Presione el botón SRC. El campo con la fuente se destacará en azul en la pantalla.
5 Introduzca el número del puerto de la fuente usando los botones numéricos. Cada botón
parpadeará en blanco una vez que haya sido presionado. La fuente se visualizará en la pantalla.
Si se ha equivocado de número, presione el botón blanco
6 El botón TAKE parpadeará en rojo indicando que el equipo está esperando la confirmación de
los cambios. Presione el botón
presione CLEAR para cancelar los cambios. El modelo Videohub Master Control volverá al
modo de espera y mostrará en la pantalla los últimos cambios realizados.
para visualizar un destino en la pantalla. Utilice los botones y/o el mando
y utilice los botones numerados o el mando giratorio para cambiar
para confirmar los cambios.
TAKE para cambiar la distribución de las señales de inmediato o
SRC CLEAR
TAKE
CLEAR
CLEAR
y reintrodúzcalo.
Uso del panel Videohub Master Control Pro
LEVEL
y
