Configurar o Videohub Smart Control Pro
O Videohub Hardware Panel Setup permite personalizar os recursos físicos de cada painel de
controle Videohub.
Number of Destinations
O Videohub Smart Control pode ser configurado como um controlador de barramento de cortes ou
um controlador XY. Quando configurado como um controlador de barramento de cortes, cada botão
representa uma fonte SDI e há apenas um único destino.
Quando configurado como um controlador XY, o Videohub Smart Control Pro pode operar com até
24 destinos. Os botões de origem acendem em branco e os botões de destino em dourado. Use essa
configuração se você não pretende dedicar uma unidade Videohub Smart Control Pro a cada destino.

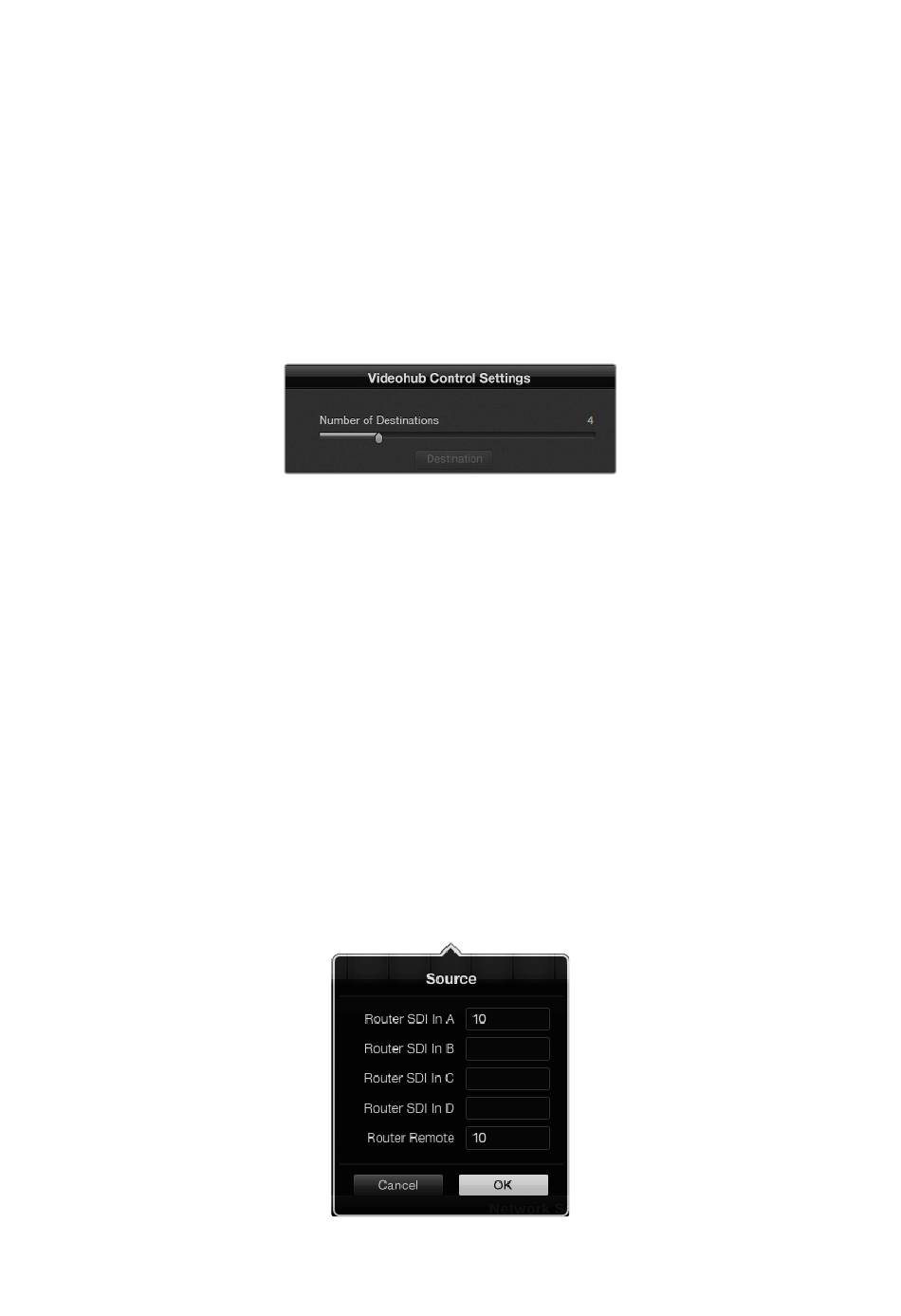

Videohub Smart Control Pro configurado com
múltiplos destinos.
Configuração Barramento de Cortes
1 Arraste o deslizador "Number of Destinations" para 1.
2 Clique no botão "Destination". No campo "Router SDI Out A", insira o número da porta de saída
Videohub à qual o dispositivo de destino está conectado. Se o equipamento de destino estiver
recebendo SDI de enlace duplo ou quádruplo, insira os números das portas de saída
correspondentes nos campos "Router SDI Out" B, C e D, conforme necessário. Se o Videohub
também estiver roteando controle de deck RS-422 para o destino, utilize o campo "Router Remote".
3 Clique em OK para confirmar. Todos os botões ficarão brancos, indicando que
representam origens.
4 Clique em cada botão branco na interface do software para configurar as fontes.
5 No campo "Router SDI In A", insira o número da porta de entrada do Videohub à qual o
equipamento de origem está conectado. Se o destino estiver recebendo SDI de enlace duplo
ou quádruplo, insira os números das portas de entrada correspondentes nos campos "Router
SDI In" B, C e D, conforme necessário. Se o Videohub também estiver roteando controle de
deck RS-422 a partir da fonte, utilize o campo "Router Remote".
6 Clique em "OK" para confirmar.
Insira o número da porta do Videohub à qual o
dispositivo SDI está conectado.
