Configurare il tally
Solitamente il tally è una luce sul lato frontale della camera che segnala la messa in onda, ma si
può utilizzare anche per comunicare l'attività di altri dispositivi.
GPI and Tally Interface è dotato di 8 uscite (GPO) programmabili che inviano un segnale di tally
alle camere o ad altri dispositivi in base alla configurazione di instradamento. Secondo
l'esempio nella pagina precedente, GPO 1 si attiverà quando l'ingresso 16 di Videohub viene
instradato sull'uscita 1.
I percorsi di routing sono configurabili da Videohub Hardware Panel Setup inserendo
rispettivamente il numero degli ingressi e delle uscite nei campi
GPO match
Spunta la casella Active
Questa funzione è utile se vuoi che la luce tally si accenda quando cambia il percorso dei GPI.
Quando la casella è spuntata, i campi della colonna GPO diventeranno grigi e non si potranno
modificare.

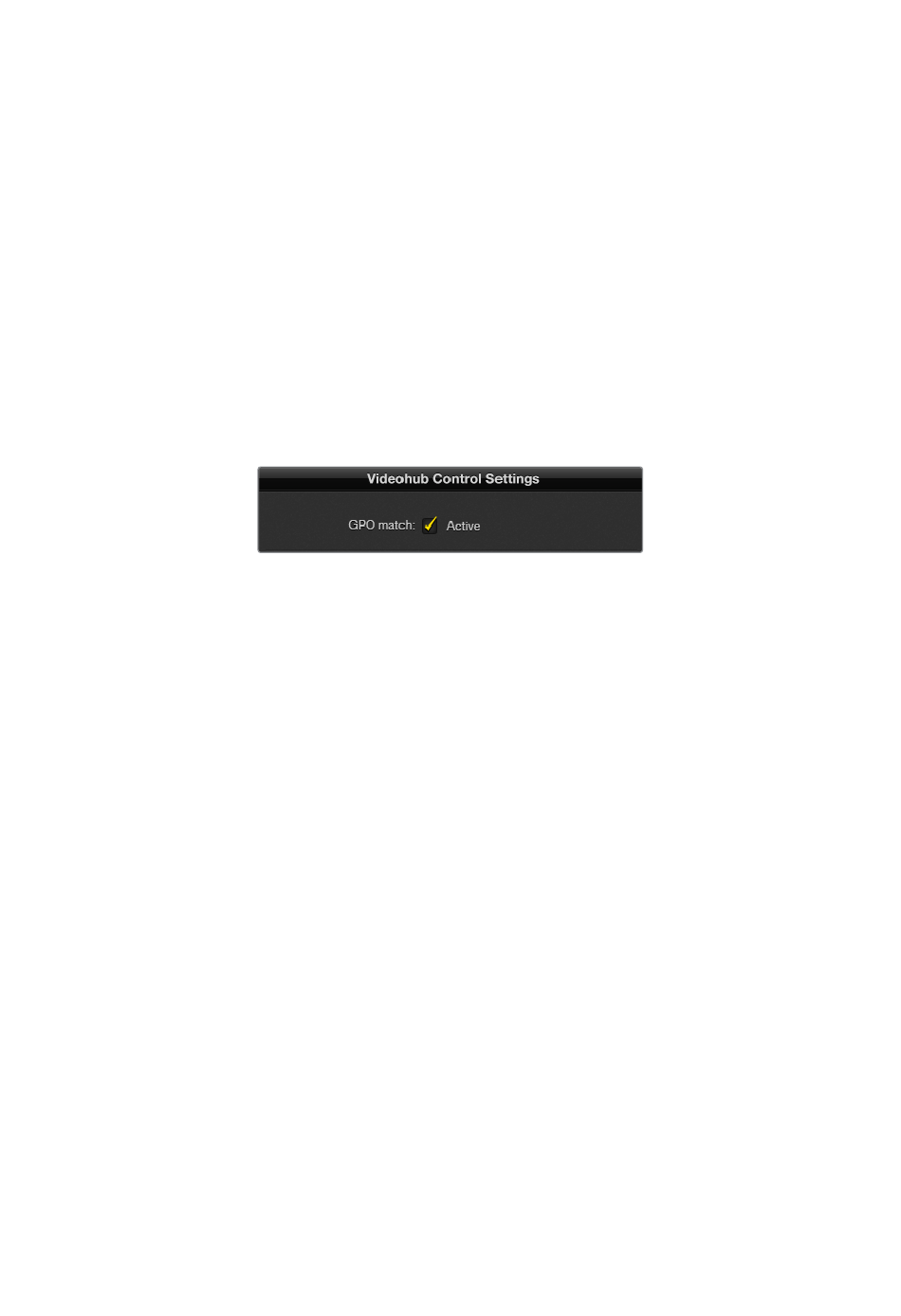

Abilita GPO match per replicare la configurazione dei percorsi di
routing dei GPI
Collegare a cascata GPI and Tally Interface
GPI and Tally Interface supporta 8 GPI e 8 GPO allo stesso tempo, un numero di solito
sufficiente in ambito televisivo. Se l'impianto conta più di 8 camere, potrebbe essere utile
collegare a cascata diversi GPI and Tally Interface.
GPI and Tally Interface ospita due porte ethernet: una va collegata alla porta ethernet di un
Videohub, e l'altra va collegata alla porta ethernet di un altro GPI and Tally Interface.
1 Collega il primo GPI and Tally Interface alla corrente.
2 Collega un cavo ethernet RJ45 standard da Videohub o dallo switch di rete alla porta
GPI and Tally Interface.
3 Collega il secondo GPI and Tally Interface alla corrente.
4 Collega un cavo ethernet RJ45 standard dalla porta
alla porta IN del secondo.
Segui lo stesso procedimento per altri GPI and Tally Interface, collegando ciascuno di essi
alla corrente.
Nelle configurazioni a cascata potrebbe essere difficile sapere quale GPI and Tally Interface è
in funzione. Per farlo, clicca sul pulsante
accanto alla porta ethernet
per replicare la configurazione dei percorsi di routing dei GPI sui GPO.
Identify nella sezione Videohub Control Panels. Il LED
IN del dispositivo in funzione si accenderà.
Input e Output nel diagramma.
OUT del primo GPI and Tally Interface
Configurare gli ingressi GPI
IN di
