Arbeiten mit dem
Videohub Master Control Pro
Mit dem Drehregler und den benutzerdefinierten, nummerierten Tasten an der Frontblende des
Videohub Master Control Pro Steuerpanels wählen Sie Quellen und Ziele schnell aus.
Auswählen von Quellen und Zielen
Das Videohub Master Control Pro Steuerpanel bietet mehrere Methoden zum schnellen Auswählen
und Durchschalten von Zielen und Quellen. Sie richten sich danach, ob Sie benutzerdefinierte
Kennungen für die Anschlüsse Ihrer Videohub Kreuzschiene nutzen, die Anschlusslabels direkt
eingeben möchten oder Ihr Videohub Master Control Pro als NMOS-Controller eingerichtet haben.
Das Videohub Master Control Pro funktioniert vom Prinzip her wie jede andere
Kreuzschienen-Steuerung.
So routen Sie ein Quellsignal an ein Ziel:
1 Drücken Sie die DEST-Taste, um ein Zielgerät auf dem LCD einzublenden.Navigieren Sie mithilfe
der Tasten oder des Drehreglers zum gewünschten Ziel.
2 Drücken Sie die mit SRC markierte Quelltaste und ändern Sie die Quelle mithilfe der Tasten oder
des Drehreglers.
3
Drücken Sie TAKE, um den neuen Signalweg zu bestätigen.

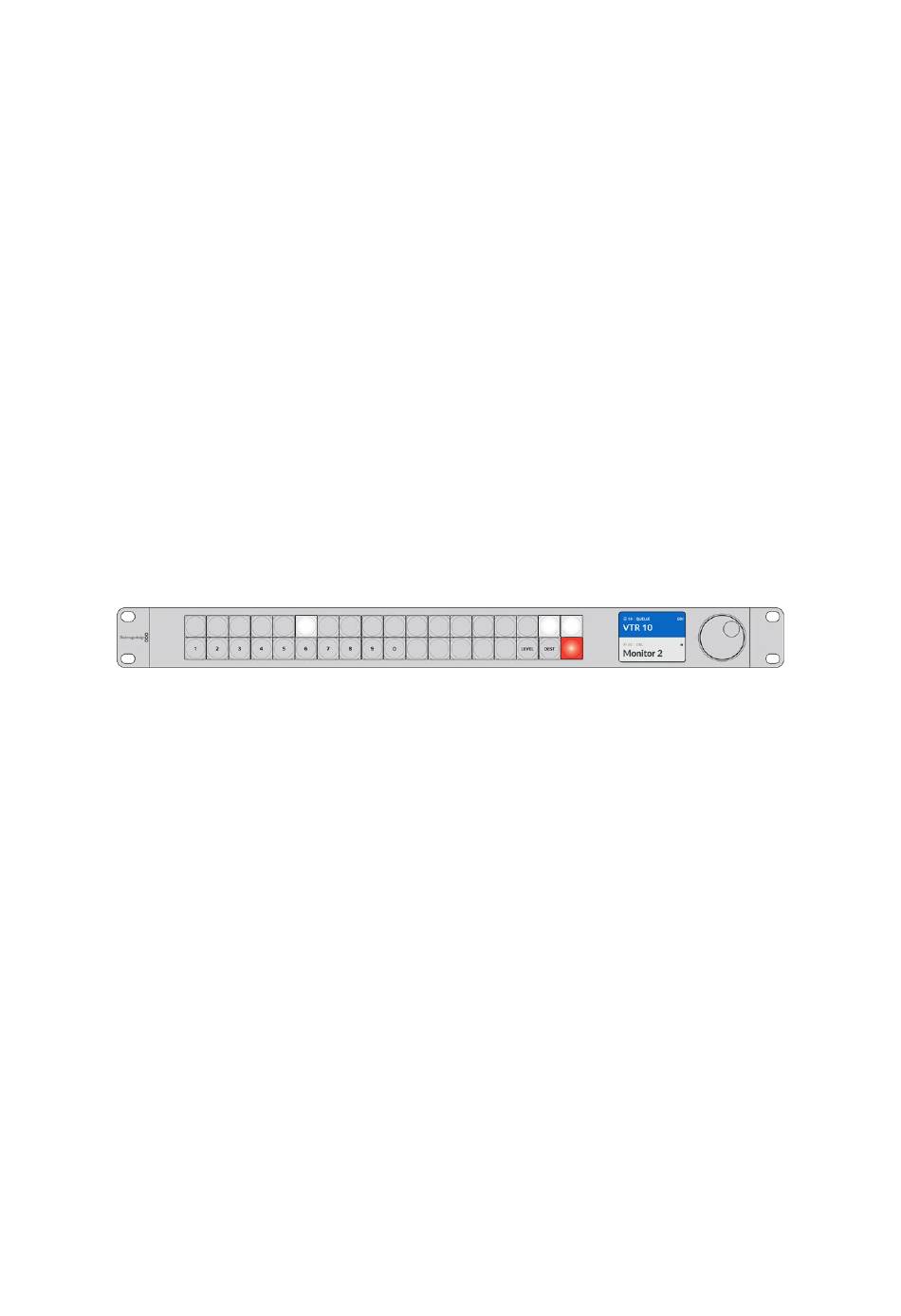

Die Frontblende zeigt eine neu ausgewählte Quelle an
Auswählen von Signalwegen durch Eingabe der Videohub Portnummern
Wenn Sie für alle Videohub SDI- und Fernsteuersports die standardmäßigen Kennungen beibehalten
haben, können Sie Signalwege einfach durch Eintippen der Portnummer ändern. Das ist zwar eine
schnelle Methode, erfordert aber, dass Sie sich die Port-Nummerierung merken oder ein System
anwenden, das Sie nachvollziehen lässt, welches Gerät an welchen Videohub Port angeschlossen ist.
1 Drücken Sie die mit DEST markierte Zieltaste. Auf dem LCD erscheint das Zielfeld blau hinterlegt.
2 Wenn Ihre Videohub Kreuzschiene über RS-422-Fernsteuerung verfügt, drücken Sie die LEVEL-
Taste so oft, bis die passende Routing-Ebene für Ihr Equipment eingestellt ist. Ansonsten
überspringen Sie diesen Schritt.
3 Geben Sie über den Ziffernblock Ihre Zielportnummer ein. Die Tasten leuchten beim Drücken
einmal goldfarben auf. Der Zielport wird auf dem LCD angezeigt. Um einen Fehler zu korrigieren,
drücken Sie die weiße CLEAR-Taste und geben Sie die Portnummer neu ein.
4 Drücken Sie die mit SRC markierte Quelltaste. Auf dem LCD erscheint das Quellfeld blau hinterlegt.
5 Geben Sie über den Ziffernblock Ihre Quellportnummer ein. Die Tasten leuchten beim Drücken
einmal weiß auf. Die Quelle wird auf dem LCD angezeigt. Um einen Fehler zu korrigieren,
drücken Sie die weiße CLEAR-Taste und geben Sie die Portnummer neu ein.
6 Die TAKE-Taste blinkt so lange rot, bis Sie den neuen Signalweg bestätigt haben. Drücken Sie
TAKE, um den neuen Signalweg sofort anzunehmen. Wenn Sie CLEAR drücken, bleibt der
Signalweg unverändert. Das Videohub Master Control kehrt mit dem zuletzt auf dem LCD
angezeigten Signalweg in den Ruhezustand zurück.
SRC CLEAR
TAKE
