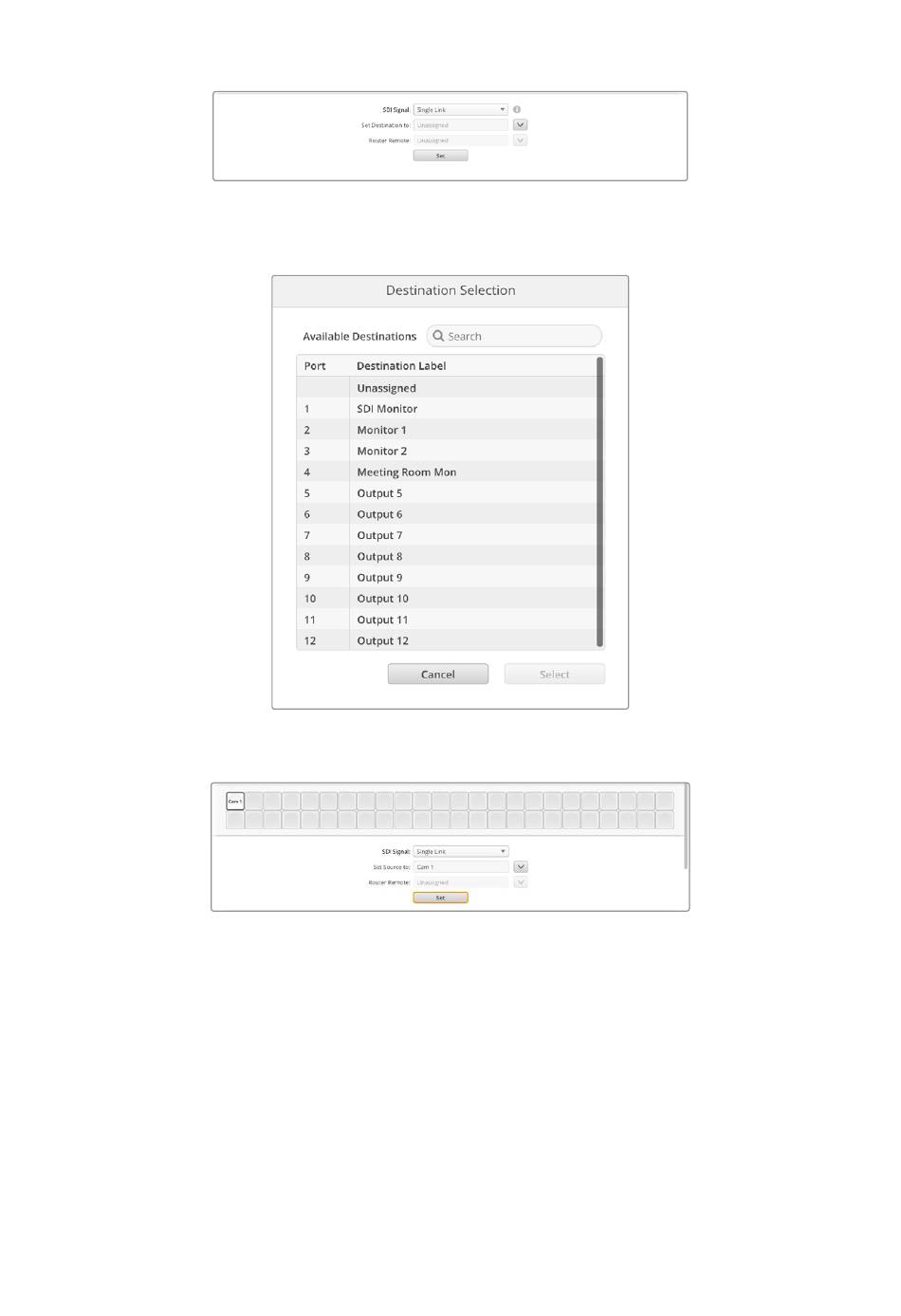

Geçerli hedeflerin bir listesi görüntülenir, hedef adını tıklayıp, ardından "select" butonunu
tıklayarak bir hedef seçin. Seçiminizi onaylamak için "button mapping" etiketli buton
eşleştirme panelindeki "set" etiketli butonu tıklayın.
3 Bir kaynak belirlemek için, "buton eşleştirme" panelindeki bir butonu tıklayın ve bir kaynak
butonu olarak yapılandırmak için "set source to" ibareli kaynak belirleme seçeneklerini kullanın.
XY Kontrol Cihazı Olarak Yapılandırma
Bir XY kontrol cihazı olarak yapılandırıldığında, Videohub Smart Control Pro 24 adede kadar hedefle
çalışabilir, kaynak butonları beyaz renkte ve hedef butonları da altın renginde yanar. Her bir hedef
cihaza bir Videohub Smart Control Pro cihazı tahsis etmek istemiyorsanız bu yapılandırmayı kullanın.
XY Kontrol Cihazı Kurulumu:
1 "Number of Destinations" ibareli hedef sayısı sürgüsünü istediğiniz rakama sürükleyin.
Sürgüyü kaydırdıkça, "buton eşleştirme" paneli kaynakları ve hedefleri gösterecek şekilde
güncellenir. Hedef butonları altın renginde ve kaynak butonları da beyazdır.
2 Bir kaynak veya hedefi yapılandırmak için "buton eşleştirme" panelindeki bir butonu tıklayın.
Videohub Smart Control Pro'nuz bir Videohub kontrol cihazı olarak ayarlandığında; tek, çift veya
dört bağlantılı SDI arasından seçim yapmak üzere "SDI signal" etiketli SDI sinyali menüsünü
kullanın. Videohub'unuz RS-422 deck kontrolünü de yönlendiriyorsa bunu, "router remote"
etiketli yönlendirici uzaktan kontrol alanında belirleyebilirsiniz.
