7 Digite o número do equipamento de origem usando os botões numéricos, por exemplo, 03 para
a placa de captura chamada Edit 03. Cada botão numérico piscará em branco ao ser
pressionado.
8 O botão "Take" piscará em vermelho, aguardando a confirmação da alteração de rota. Pressione
"Take" e a rota será alterada imediatamente. Caso contrário, pressione "Clear" para cancelar a
operação. O Videohub Master Control Pro retornará ao estado de espera com a última rota
exibida no LCD.
Se algum botão personalizado para origem ou destino piscar mas não permanecer aceso, o
Videohub Master Control Pro está impedindo a seleção porque o tipo de equipamento não foi
rotulado corretamente como origem ou destino, ou não corresponde ao nível de roteamento
atual. Por exemplo, câmeras normalmente não devem ser configuradas como destinos,
monitores não devem ser configurados como fontes e não corresponderão ao nível de
roteamento RS-422. Consulte a seção 'Mapeamento de Botões' em 'Blackmagic Videohub
Setup' para instruções sobre como alterar essa configuração.

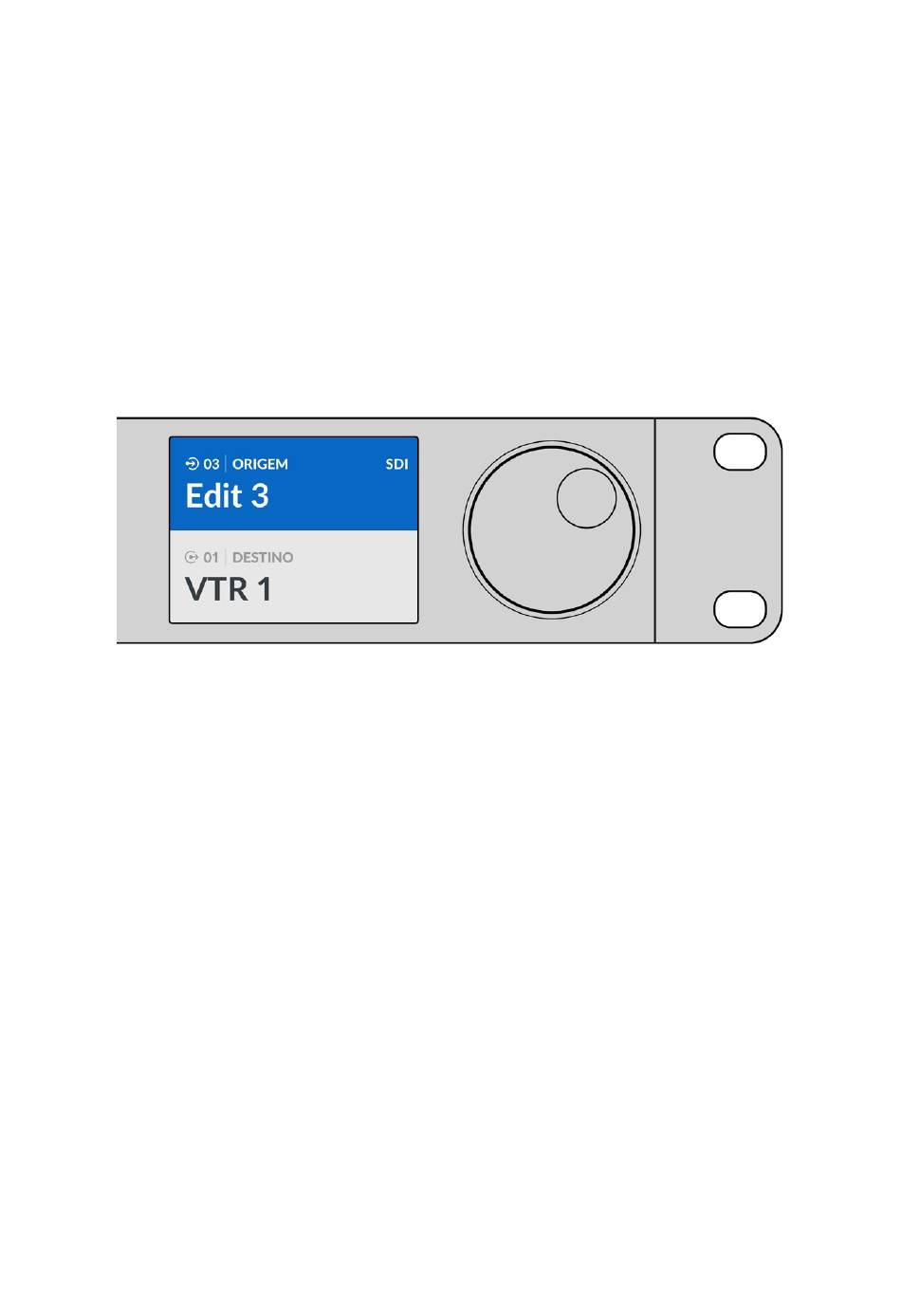

Se você já souber que deseja "Edit 3" como fonte e "VTR 1" como destino, pode selecionar a rota
diretamente sem precisar percorrer nenhuma lista.
1 Pressione o botão de destino "Dest". Pressione o botão personalizado "VTR" e depois "1". "VTR
1" será exibido no campo de destino.
2 Pressione o botão de origem marcado como "Src". Pressione o botão personalizado "Edit" e
depois "3". "Edit 3" será exibido no campo de origem.
3 Pressione "Take" para confirmar a alteração de rota.
Sobre os Níveis de Roteamento
Se o seu Videohub tiver portas de controle de deck RS-422, você pode usar o botão "Level" no
painel frontal do Videohub Master Control Pro para reduzir a lista de origens e destinos de acordo
com o nível de roteamento.
Se o seu Videohub não tiver portas RS-422 ou se o Master Control Pro estiver configurado como
um controlador NMOS, o LCD sempre exibirá "SDI" ou "NMOS", e você pode ignorar as informações
sobre níveis de roteamento.
Alterar os Níveis de Roteamento
Para alternar entre os níveis de roteamento, pressione o botão "Dest" para selecionar um destino.
Em seguida, pressione o botão "Level" para percorrer os diferentes níveis de roteamento:
SDI 422
Este nível de roteamento reduz a lista para equipamentos de vídeo cujas portas remotas RS-422 e
SDI têm os mesmos rótulos. É geralmente usado com placas de captura SDI e decks VTR, mas não
pode ser usado com câmeras e monitores, pois eles não têm portas remotas RS-422.
