3 Використовуючи кнопки з цифрами, введіть номер порту для приймача сигналу (наприклад,
3 для Studio 3). При натисканні кожна така кнопка блиматиме золотистим кольором.
4 Оберніть поворотну ручку за годинниковою стрілкою або проти неї, щоб перейти до
потрібного приймача сигналу. У цьому прикладі на РК-дисплеї можна відобразити VTR 3,
Edit 3, Mon 3A або Mon 3B. У разі помилки натисніть білу кнопку CLEAR і виберіть інший
номер приймача.
5 Натисніть кнопку SRC. Поле джерела сигналу на РК-дисплеї буде виділено синім кольором.
6 Використовуючи кнопки з цифрами, введіть номер порту для джерела сигналу
(наприклад, 3 для Studio 3). При натисканні кожна така кнопка блиматиме білим кольором.
7 Оберніть поворотну ручку за годинниковою стрілкою або проти неї, щоб перейти до потрібного
джерела сигналу. У цьому прикладі на РК-дисплеї можна відобразити VTR 3, Edit 3, Cam 3A або
Cam 3B. У разі помилки натисніть білу кнопку CLEAR і виберіть інший номер джерела.
8 Кнопка TAKE блиматиме червоним кольором до підтвердження нового напрямку маршрутизації.
Після її натискання він миттєво зміниться. Щоб скасувати, натисніть кнопку CLEAR. У цьому разі
напрямок залишиться тим самим. Панель Videohub Master Control Pro повернеться в режим
очікування, а на РК-дисплеї відображатиметься останній напрямок маршрутизації.
У цьому прикладі натиснуто кнопку з цифрою 3, тому при обертанні поворотної ручки
на РК-дисплеї відображатимуться лише ті джерела, ярлики яких містять цю цифру.

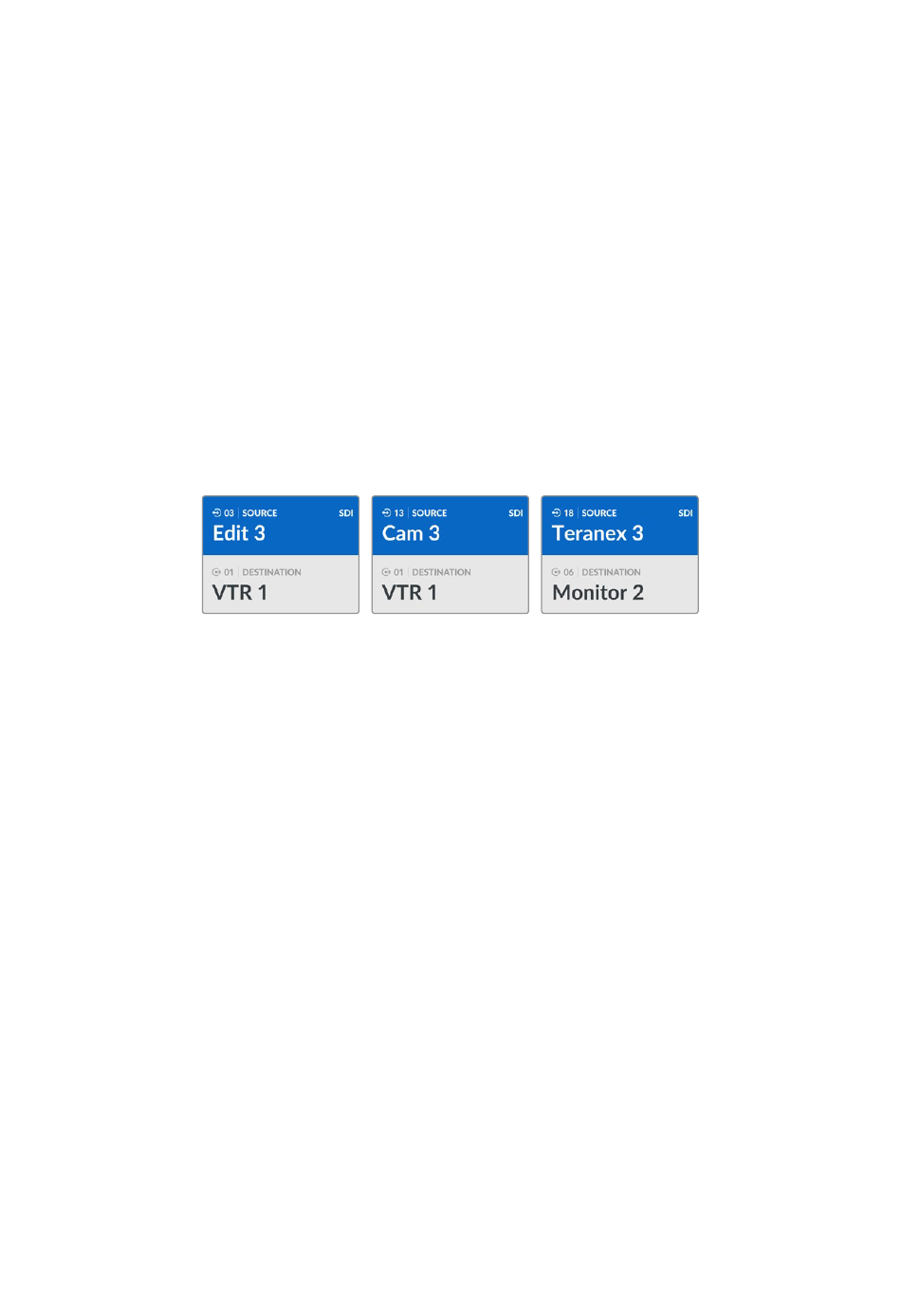

Коли список обладнання обмежений за якоюсь ознакою, можна швидко знайти
потрібний пристрій. У цьому прикладі відображатиметься лише техніка в студії 3.
Вибір напрямків маршрутизації за допомогою настроюваних і
пронумерованих кнопок
Якщо порти комутатора Videohub мають користувацькі ярлики з іменами та номерами або
Videohub Master Control Pro налаштовано як NMOS-контролер, настроювані й пронумеровані
кнопки можна використовувати спільно для прямого вибору джерел і приймачів сигналу. Це
дуже швидкий та інтуїтивно зрозумілий спосіб, тому що не потрібен пошук за списком
обладнання: треба лише пам'ятати кількість одиниць для кожного виду техніки (наприклад,
два відеомагнітофони та чотири монітори).
Такий спосіб особливо зручний у тих випадках, коли обладнання має ярлики з іменами та
номерами (наприклад, VTR 01, VTR 02, Cam 01, Cam 02, Cam 03, Mon 01, Mon 02, Mon 03 та Mon 04).
1 Натисніть кнопку DEST. Поле приймача сигналу на РК-дисплеї буде виділено синім кольором.
2 Якщо комутатор Videohub має порт RS-422 для віддаленого керування, натискайте кнопку
LEVEL, доки не перейдете до потрібного рівня. В іншому випадку пропустіть цей крок.
3 Натисніть кнопку, яка налаштована для роботи з приймачами певного типу (наприклад,
VTR). Вона засвітиться золотистим кольором.
4 Використовуючи кнопки з цифрами, введіть номер для приймача сигналу (наприклад, 07
для VTR 07). При натисканні кожна така кнопка блиматиме золотистим кольором.
5 Натисніть кнопку SRC. Поле джерела сигналу на РК-дисплеї буде виділено синім кольором.
6 Натисніть кнопку, яка налаштована для роботи з джерелами сигналу певного типу
(наприклад, плата захоплення). Вона засвітиться білим кольором.
Робота з панеллю Videohub Master Control Pro 603
