1 Нажмите кнопку DEST. Поле приемника сигнала на ЖК-дисплее будет выделено синим цветом.
2 Если коммутатор Videohub имеет порт RS-422 для удаленного управления, нажимайте
кнопку LEVEL до тех пор, пока не перейдете к нужному уровню. В противном случае
пропустите этот шаг.
3 Нажмите кнопку, которая настроена для работы с устройствами-приемниками
определенного типа (например, VTR). Она загорится золотистым цветом.
4 Поверните круглую ручку по часовой стрелке или против нее для перехода к
соответствующему устройству. В этом примере на ЖК-дисплее будет отображаться
VTR. В случае ошибки нажмите CLEAR и найдите нужный приемник.
5 Нажмите кнопку SRC. Поле источника сигнала на ЖК-дисплее будет выделено синим цветом.
6 Нажмите кнопку, которая настроена для работы с источниками сигнала определенного
типа (например, плата захвата). Она загорится белым цветом.
7 Поверните круглую ручку по часовой стрелке или против нее для перехода к
соответствующему источнику. В этом примере на ЖК-дисплее будет отображаться плата
захвата. В случае ошибки нажмите белую кнопку CLEAR и найдите нужный источник.
8 Кнопка TAKE станет мигать красным цветом до подтверждения нового направления
маршрутизации. После ее нажатия оно будет мгновенно изменено. Для отмены нажмите
CLEAR. В этом случае направление останется прежним. Панель Videohub Master Control
Pro вернется в режим ожидания, а на ЖК-дисплее отобразится последнее направление
маршрутизации.
Если кнопка, настроенная для работы с источником или приемником сигнала, мигает,
но не загорается, ее выбор заблокирован. Такая ситуация возникает в тех случаях, когда
оборудование не обозначено как источник или приемник либо не отвечает критериям
текущего уровня. Например, камеры обычно не используют для приема изображения,
а мониторы не служат в качестве источников. Подробнее см. раздел о настройке
панели Videohub Master Control Pro.

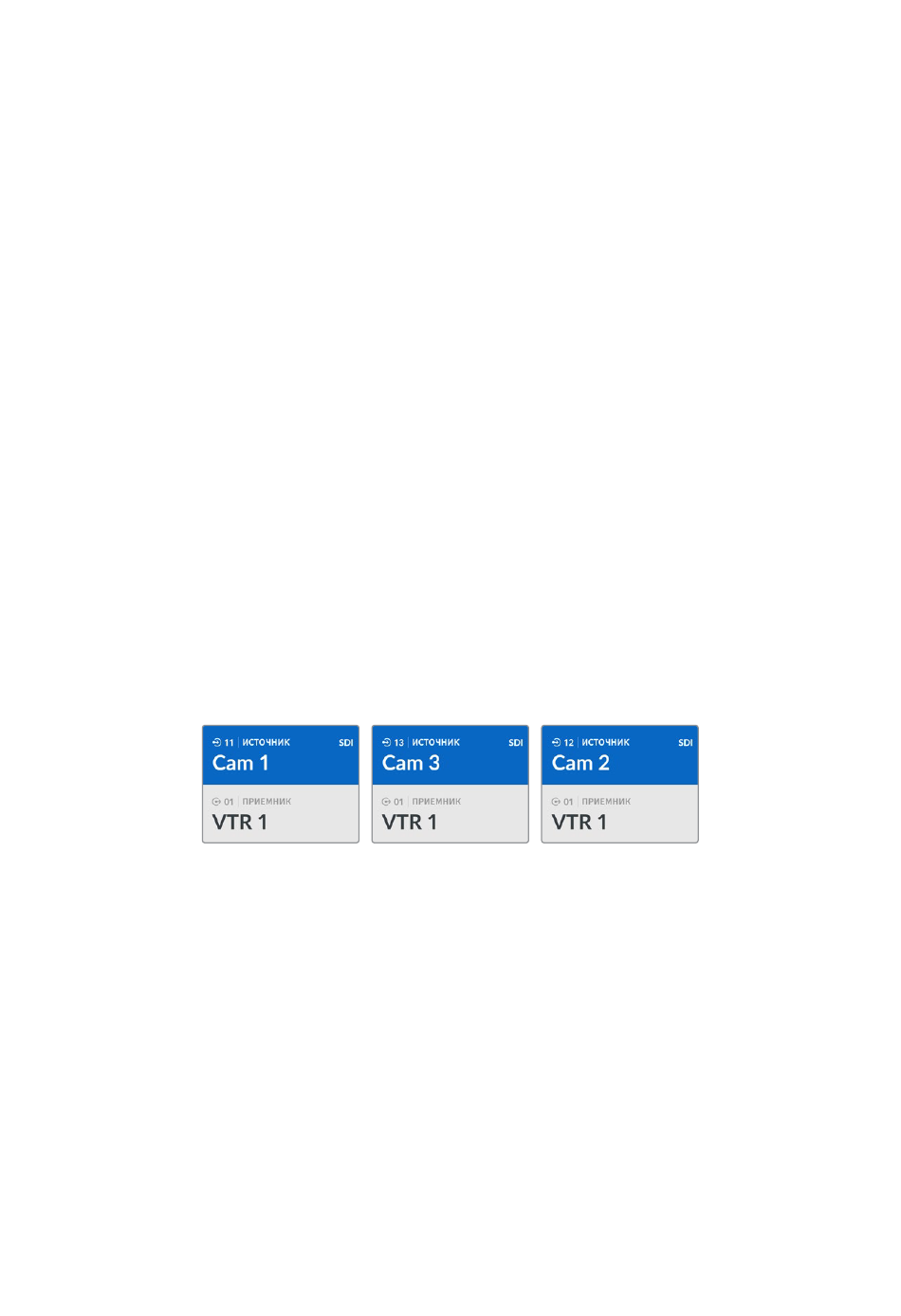

В данном примере нажата кнопка с пользовательским ярлыком Cam, поэтому
при повороте круглой ручки только камеры будут отображаться как источники.
Благодаря тому, что список оборудования ограничен, можно быстро найти
нужное устройство.
Назначение маршрутизации с помощью пронумерованных кнопок и
круглой ручки
Если порты коммутатора Videohub имеют пользовательские ярлыки или панель Videohub Master
Control Pro служит контроллером NMOS, кнопки с цифрами и круглую ручку можно применять
совместно для поиска по сокращенному списку источников и приемников сигнала. Это быстрый
и интуитивно понятный способ, потому что количество устройств ограничено, а помнить номера
портов не нужно. Он особенно удобен в тех случаях, когда есть групповые ярлыки с нумерацией
для определенного места (например, оборудование в студии № 3 имеет следующие
идентификаторы: VTR3, Edit 3, Cam 3A, Cam 3B, Mon 3A, Mon 3B и т. д.).
1 Нажмите кнопку DEST. Поле приемника сигнала на ЖК-дисплее будет выделено
синим цветом.
2 Если коммутатор Videohub имеет порт RS-422 для удаленного управления, нажимайте кнопку
LEVEL до тех пор, пока не перейдете к нужному уровню. В противном случае пропустите этот шаг.
