Usar o Videohub Master Control Pro
Os controles do painel frontal do Videohub Master Control Pro permitem selecionar origens e
destinos rapidamente utilizando o controle giratório, bem como os botões numerados e
personalizáveis.
Selecionar Origens e Destinos
O Videohub Master Control Pro oferece várias maneiras de selecionar e alternar rapidamente entre
origens e destinos, dependendo se os rótulos das portas no Videohub foram personalizados, se
você deseja inseri-los diretamente ou se o Master Control Pro está configurado
como um controlador NMOS.
O Videohub Master Control Pro funciona da mesma forma que qualquer outro controle de roteador.
Para rotear uma fonte para um destino:
1 Pressione o botão "Dest" para exibir um destino no LCD. {ut}Use os botões ou o controle
giratório para selecionar o destino desejado.
2 Pressione o botão "Src" e use os botões ou o controle giratório para selecionar a fonte.
3 Pressione "Take" para confirmar a alteração de rota.

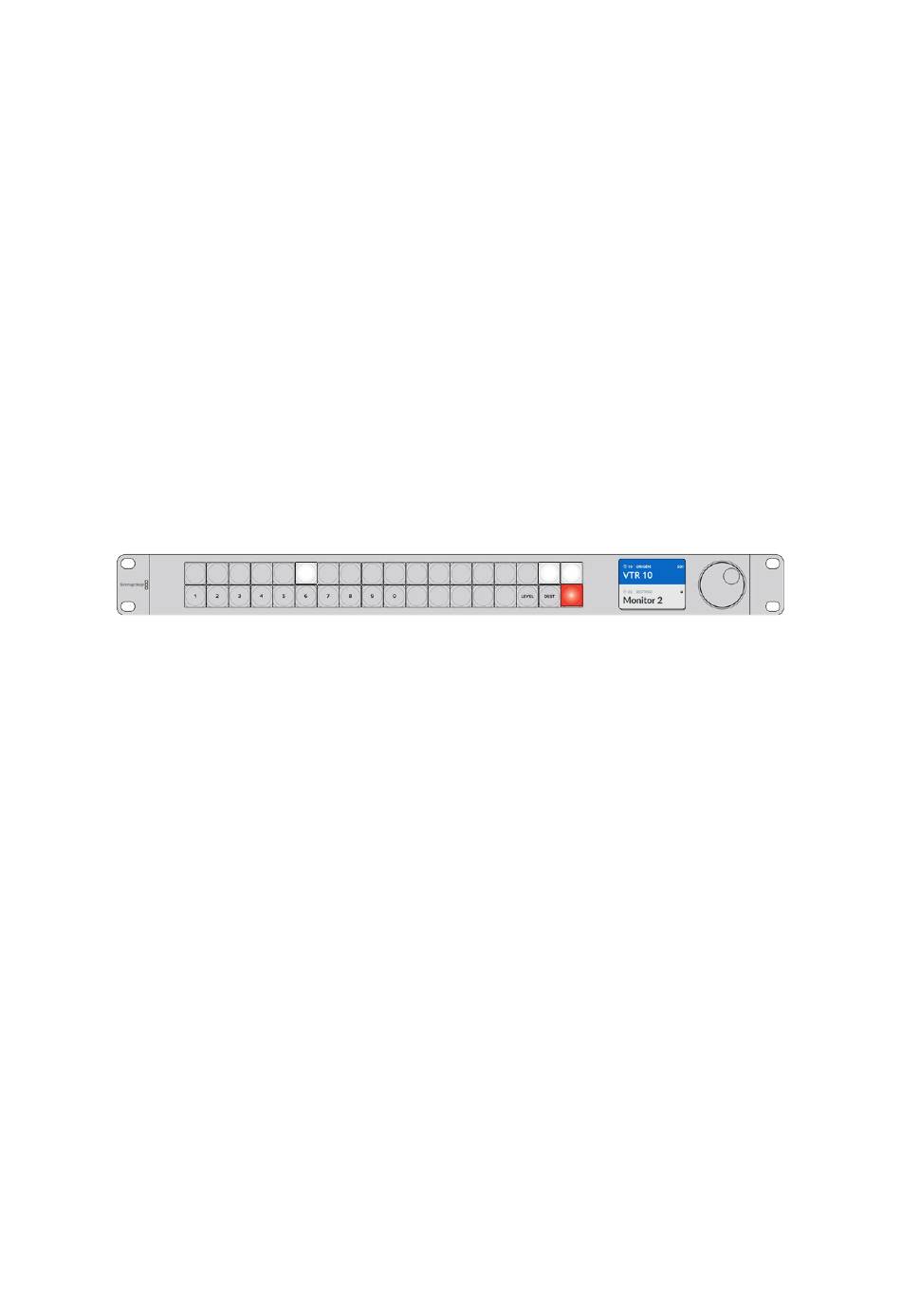

Painel frontal exibindo uma nova fonte selecionada.
Selecionar Rotas Digitando os Números das Portas do Videohub
Se você optou por manter os rótulos padrão para todas as portas SDI e remotas do Videohub, basta
digitar os números das portas para alterar a rota. Esse método é rápido, mas exige que você se
lembre dos números das portas ou tenha um sistema para identificar quais equipamentos estão
conectados a cada porta do Videohub.
1 Pressione o botão de destino marcado como "Dest". O campo de destino será destacado em
azul no LCD.
2 Se o roteador Videohub tiver controle remoto RS-422, pressione o botão "Level" até definir o
nível de roteamento ideal para o seu equipamento. Caso contrário, pule esta etapa.
3 Digite o número da porta de destino usando os botões numéricos. Cada botão piscará em
dourado ao ser pressionado. O destino será exibido no LCD. Se cometer um erro, pressione o
botão branco "Clear" e redigite o número da porta.
4 Pressione o botão de origem marcado como "Src". O campo de origem será destacado em
azul no LCD.
5 Digite o número da porta de origem usando os botões numéricos. Cada botão piscará em
branco ao ser pressionado. A origem será exibida no LCD. Se cometer um erro, pressione o
botão branco "Clear" e redigite o número da porta.
6 O botão "Take" piscará em vermelho, aguardando a confirmação da mudança de rota. Pressione
"Take" e a rota será alterada imediatamente. Caso contrário, pressione "Clear" para cancelar a
operação. O Videohub Master Control Pro retornará ao estado de espera com a última rota
exibida no LCD.
SRC CLEAR
TAKE
