7 Використовуючи кнопки з цифрами, введіть номер джерела сигналу (наприклад 03 для
плати захоплення Edit 03). При натисканні кожна така кнопка блиматиме білим кольором.
8 Кнопка TAKE блиматиме червоним кольором до підтвердження нового напрямку маршрутизації.
Після її натискання він миттєво зміниться. Щоб скасувати, натисніть кнопку CLEAR. У цьому разі
напрямок залишиться тим самим. Панель Videohub Master Control Pro повернеться в режим
очікування, а на РК-дисплеї відображатиметься останній напрямок маршрутизації.
Якщо кнопка, налаштована для роботи з джерелом або приймачем сигналу, блимає, але
не засвічується, її вибір заблоковано. Така ситуація виникає в тих випадках, коли
обладнання не позначено як джерело чи приймач або не відповідає критеріям поточного
рівня. Наприклад, камери зазвичай не використовують для прийому зображення, а
монітори не слугують джерелами. Крім того, ці пристрої не мають порту RS-422. Докладні
відомості про призначення кнопкам функцій див. в розділі "Blackmagic Videohub Setup".
Припустимо, обладнання Edit 3 і VTR 1 потрібно вибрати як джерело та приймач сигналу
відповідно. Напрямок маршрутизації можна задати напряму без звернення до списку.
1 Натисніть кнопку DEST. Натисніть кнопку, налаштовану для роботи з відеомагнітофонами,
потім 1. У полі приймача відображатиметься VTR 1.
2

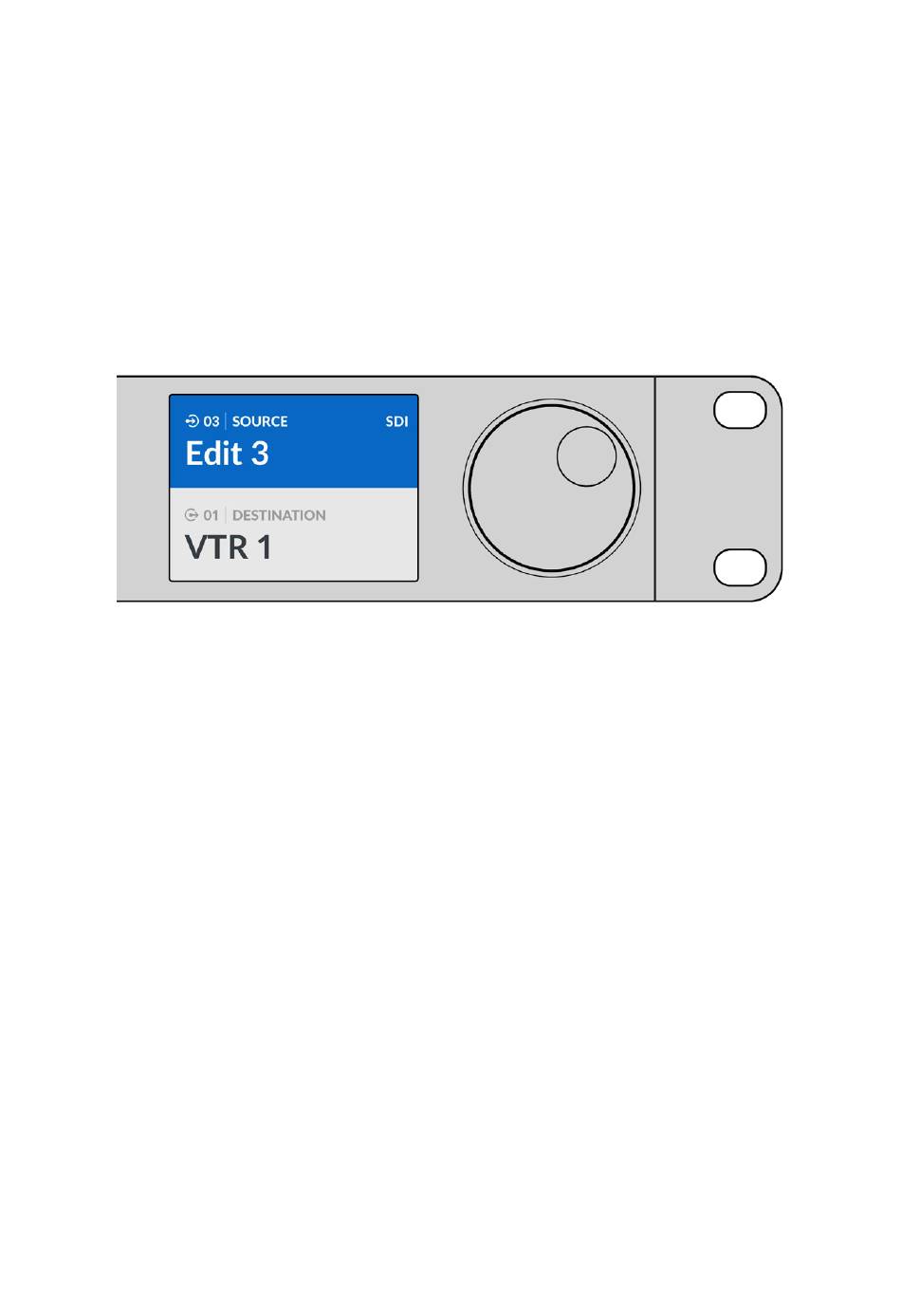

Натисніть кнопку SRC. Натисніть налаштовану кнопку Edit, а потім 3. У полі джерела
відображатиметься Edit 3.
3 Щоб підтвердити зміну напрямку маршрутизації, натисніть кнопку TAKE.
Рівнева організація маршрутизації
Якщо комутатор Videohub має порти RS-422 для керування декою, на панелі Videohub Master
Control Pro можна використовувати кнопку LEVEL, яка дозволяє зменшити кількість джерел і
приймачів сигналу завдяки застосуванню рівнів.
Якщо Videohub не має порту RS-422 для керування декою або Videohub Master Control Pro
налаштовано як NMOS-контролер, на його РК-дисплеї завжди відображатиметься текст SDI або
NMOS. У цьому разі інформацію про рівневу організацію маршрутизації можна пропустити.
Зміна рівнів маршрутизації
Щоб змінити рівень маршрутизації, спочатку натисніть кнопку DEST, потім LEVEL.
SDI 422
Цей рівень дозволяє обмежити список пристроями, які мають відповідні ярлики для
інтерфейсів SDI та RS-422. До їхнього числа зазвичай входять SDI-плати захоплення та
відеомагнітофони, а камери й монітори будуть вилучені, тому що вони не мають портів RS-422.
Робота з панеллю Videohub Master Control Pro 604
